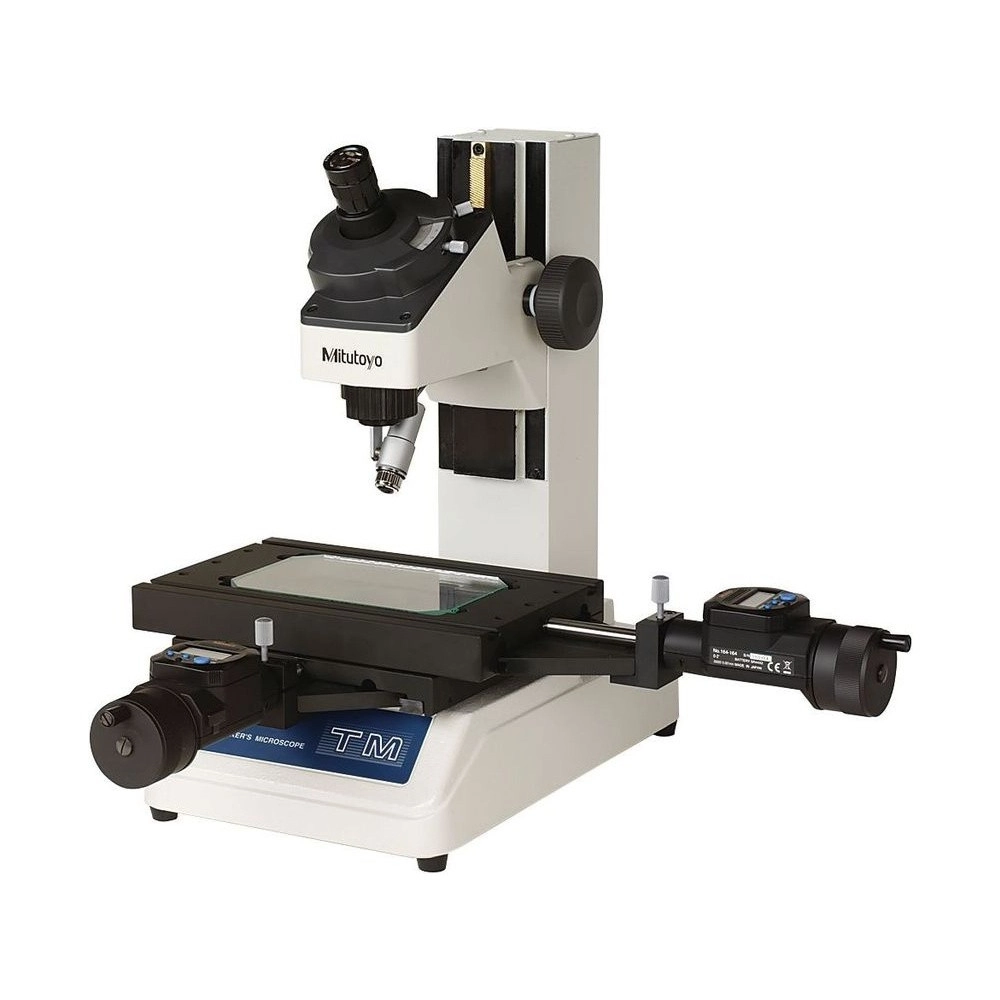

O Microscópio de Medição TM-505B Mitutoyo 176-818D é um microscópio de medição universal e compacto, da série 176, que pode ser instalado em vários ambientes. A ampliação padrão é de 30X, com ocular de 15X e objetiva de 2X, e chega de 20X a 200X com as lentes opcionais.
A mesa tem curso de 50 × 50 mm e mede 152 × 152 mm, com vidro útil de 96 × 96 mm. Com altura focal para peças de até 115 mm, a maior da série TM, e carga de 5 kg, o TM-505B mede peças altas mesmo sendo compacto.
O goniômetro, integrado ao suporte da ocular, mede ângulo com graduação de 1° e leitura de 6', em 360°. A medição linear é feita com cabeçotes micrométricos opcionais: com o cabeçote digital, a resolução é de 0,001 mm. A iluminação de contorno e a de superfície usam LED branco, com ajuste contínuo de brilho.
O que distingue o 176-818D entre os microscópios de medição Mitutoyo.
Peça máxima.
Instala em vários ambientes.
Leitura de 6' em 360°.
Contorno e superfície.
30X de série.
0,001 mm, opcional.
O que cada dado do 176-818D significa na prática.
Mesa de 152 × 152 mm.
Carga de 5 kg.
De 20X a 200X.
Graduação de 1°.
Unidade principal.
Situações de medição em que o 176-818D é a escolha certa.
Em microscópios compactos, a altura útil costuma limitar o tamanho da peça.
O TM-505B foca peças de até 115 mm de altura.
Iluminação fraca ou mal regulada esconde a borda da peça.
O TM-505B usa LED branco no contorno e na superfície, com ajuste contínuo e filtro verde no contorno.
Ângulos de arestas e chanfros pedem leitura angular direta na imagem ampliada.
O goniômetro do TM-505B fica no suporte da ocular, com leitura de 6' em 360°.
Cabeçote analógico depende da leitura do operador.
O TM-505B aceita o cabeçote micrométrico digital opcional, com resolução de 0,001 mm.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Colocar a peça no vidro da mesa (96 × 96 mm úteis, até 5 kg).
Ajustar o foco manual e escolher a ampliação, de 20X a 200X.
Regular o LED de contorno e o oblíquo de superfície no ajuste contínuo.
Ler distâncias com os cabeçotes micrométricos e ângulos no goniômetro da ocular.
Qual a peça máxima no TM-505B (176-818D)?
Até 115 mm de altura e 5 kg sobre o vidro da mesa.
Qual a ampliação do TM-505B (176-818D)?
30X de série, com ocular de 15X e objetiva de 2X. Com as oculares opcionais de 10X e 20X e as objetivas de 5X e 10X, vai de 20X a 200X.
Como o TM-505B (176-818D) mede ângulos?
Pelo goniômetro integrado ao suporte da ocular, com graduação de 1°, leitura de 6', giro de 360° e zero ajustável.
O TM-505B (176-818D) vem com cabeçote micrométrico?
Não. Os cabeçotes são opcionais; com o digital, a resolução é de 0,001 mm e o curso de 50 mm, e também há compatibilidade com cabeçote analógico. A versão com cabeçotes Digimatic de fábrica é a TM-A505B (176-820A).
Qual o curso da mesa do TM-505B (176-818D)?
50 × 50 mm. A mesa mede 152 × 152 mm e o vidro útil 96 × 96 mm.
Qual a alimentação do TM-505B (176-818D)?
100 a 240 V CA, 50/60 Hz, com consumo máximo de 4,2 W. A unidade principal pesa 14 kg.
