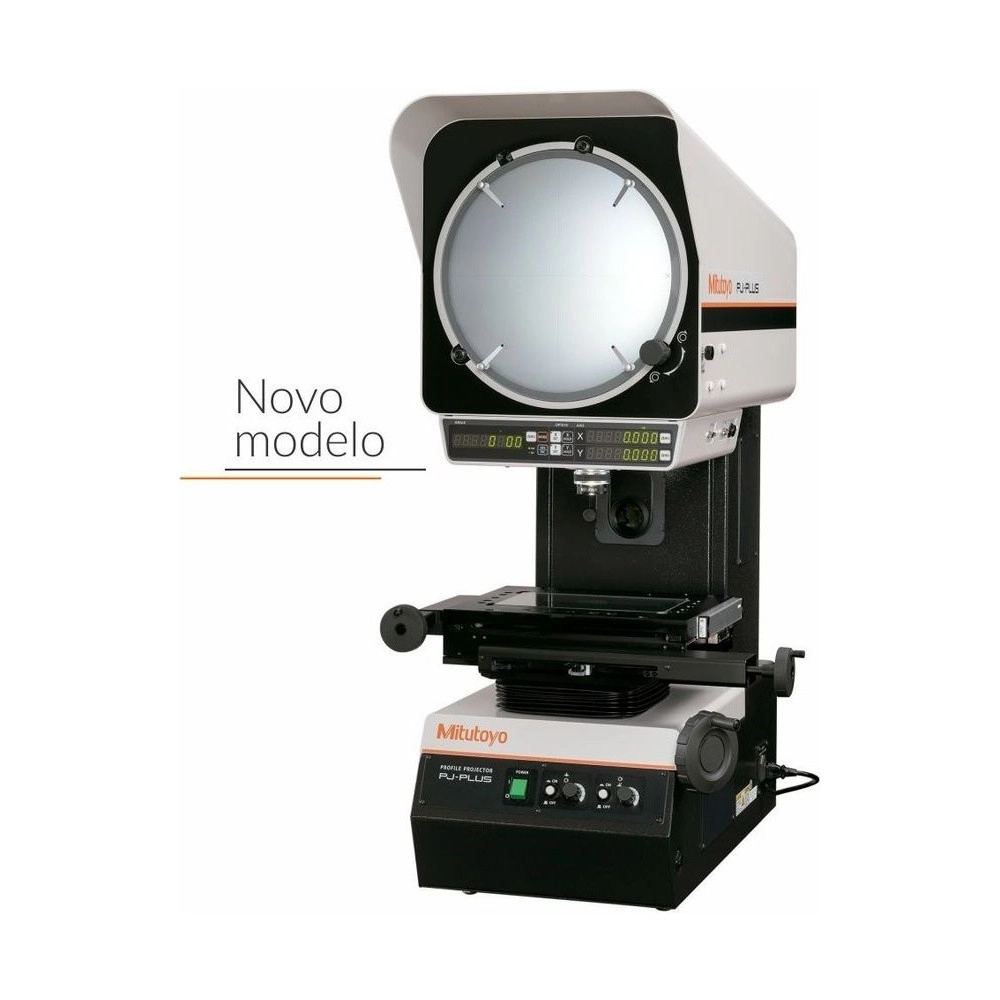

O Projetor de Perfil PJ-PLUS PJ-P1010A Mitutoyo 302-801-10 é o projetor de perfil feito para ser operado de forma intuitiva, mesmo por quem tem pouca experiência, com mesa de medição de 100 × 100 mm. Usa fonte de luz LED no lugar da lâmpada halógena e refrigeração sem ventilador, o que dá estabilidade de dimensão e ângulo em ambientes difíceis, como a linha de produção.
Sem ventilador, a névoa de óleo e a poeira não entram na unidade principal, e o espelho, a lente e a fonte de luz ficam limpos por mais tempo. Segundo a Mitutoyo, num ambiente com óleo em suspensão a queda de iluminância na tela cai cerca de 50% em relação ao modelo convencional. O consumo também cai: cerca de 60 W, contra 400 W da versão halógena.
A tela tem diâmetro efetivo de ø315 mm, giro de ±360° e leitura angular em 1' ou 0,01°. O contador digital LED mostra X, Y e ângulo com resolução de 0,001 mm e envia os valores pela saída RS-232C. A mesa aceita peças de até 10 kg, sobre vidro efetivo de 142 × 142 mm.
O que distingue o 302-801-10 entre os projetores de perfil Mitutoyo.
Sem queima de lâmpada.
Óleo e poeira ficam fora.
A imagem não muda de cor.
Ajuste fino da iluminação.
Ângulo e X/Y legíveis.
Até 10 kg.
O que cada dado do 302-801-10 significa na prática.
Curso X × Y.
Giro de ±360°.
Contador X/Y.
Fonte LED.
Unidade principal.
Situações de medição em que o 302-801-10 é a escolha certa.
Névoa de óleo e poeira entram pelo ventilador e sujam lente, espelho e fonte de luz.
O PJ-P1010A não tem ventilador: a sujeira fica fora e a manutenção é menos frequente.
A lâmpada halógena tem vida curta e precisa de troca.
A fonte LED do PJ-P1010A tem vida longa e consome cerca de 60 W.
Com halógena, a temperatura de cor varia com a intensidade de luz.
Com LED, a imagem do PJ-P1010A quase não muda de cor ao ajustar o brilho.
Plástico e superfícies rugosas devolvem pouca luz na iluminação de superfície.
O espelho de reflexão oblíqua opcional (172-229 para 10X, 172-230 para 20X) ajuda a observar essas peças no PJ-P1010A.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Colocar a peça na mesa de 100 × 100 mm e movê-la com a liberação rápida dos eixos X e Y.
Ajustar o brilho do contorno e da superfície no controle variável, conforme a textura e a cor da peça.
Alinhar as bordas na linha de referência e ler X, Y e ângulo no contador LED.
Zerar ou inverter a direção no contador e enviar os valores pela RS-232C.
O contador digital do PJ-P1010A envia cada valor de ângulo e de X/Y pela saída RS-232C. O painel lateral tem os conectores OPTOEYE, SERIAL e EXT.LOAD. Os acessórios abaixo são os que o folheto FVP-232 indica. Todos são opcionais.
Qual o tamanho da mesa do PJ-P1010A (302-801-10)?
100 × 100 mm de curso X × Y, com vidro efetivo de 142 × 142 mm e carga máxima de 10 kg.
Quais lentes o PJ-P1010A (302-801-10) usa?
A lente de 10X vem como acessório padrão; as de 20X, 50X e 100X são opcionais, com montagem em baioneta. Há espelho semirrefletor externo para iluminação de superfície só nas de 10X e 20X.
Qual a exatidão de ampliação do PJ-P1010A (302-801-10)?
±0,1% ou menos da ampliação nominal na iluminação de contorno e ±0,15% ou menos na de superfície.
O PJ-P1010A (302-801-10) precisa trocar lâmpada?
Não como os modelos halógenos: a iluminação de contorno e a de superfície usam LED branco, de vida longa.
O PJ-P1010A (302-801-10) envia os resultados ao computador?
Sim. O contador digital envia cada valor pela saída RS-232C, e com o QM-Data200 opcional a medição 2D é feita na unidade de processamento.
Qual a alimentação do PJ-P1010A (302-801-10)?
100 a 240 V CA, 50/60 Hz, com consumo de 60 W. A unidade principal pesa 114 kg.
