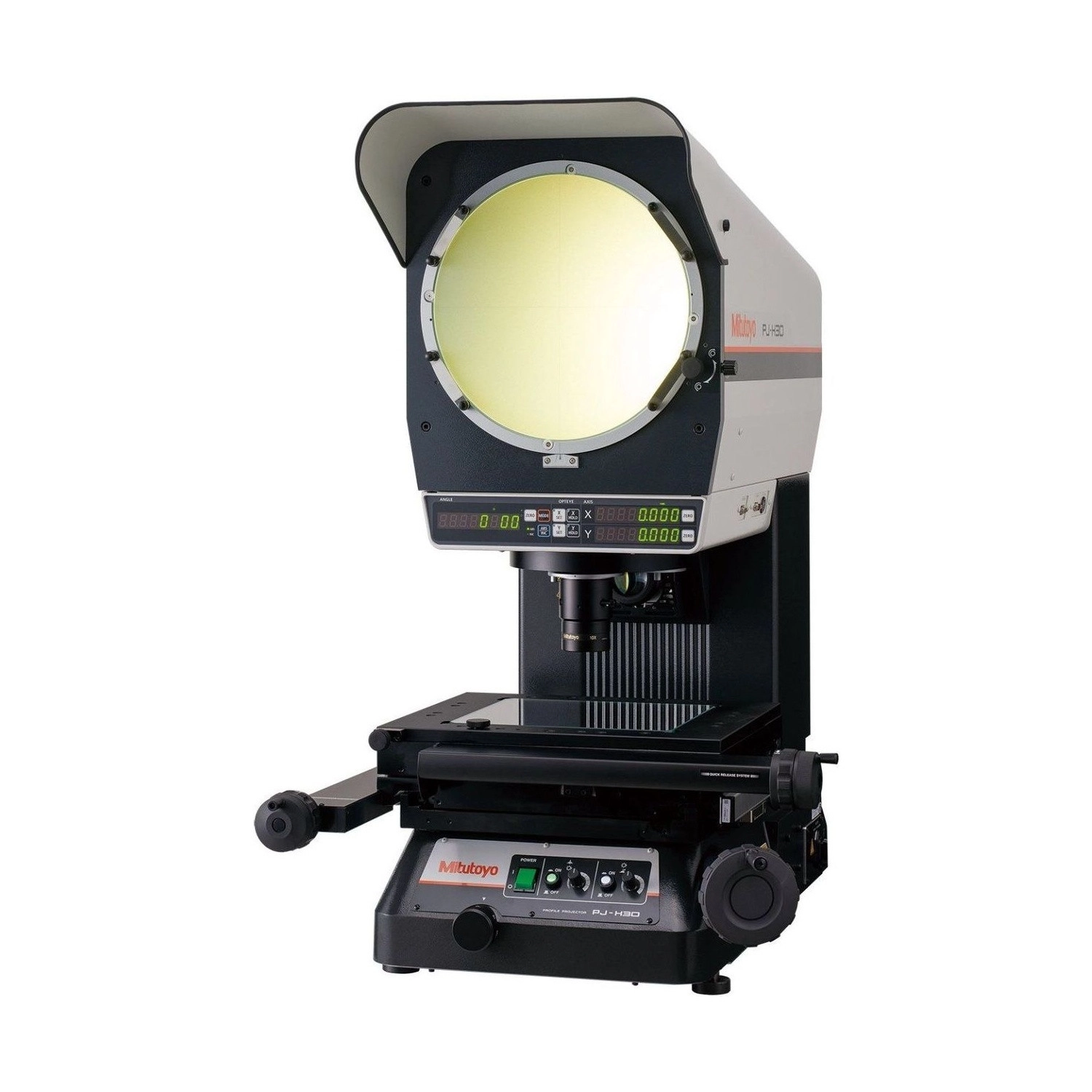

Projetor de Perfil PJ-H30A-2010B in/mm – 303-717-13

Projetor de Perfil PJ-H30A-2010B in/mm – 303-717-13 - Mitutoyo Loja Oficial | Produto Original

Projetor de Perfil PJ-H30A-2010B in/mm – 303-717-13

Name: Projetor de Perfil PJ-H30A-2010B in/mm – 303-717-13
Brand: Mitutoyo
SKU: 303-717-13

SKU: 303-717-13

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Sobre o produto

O Projetor de Perfil PJ-H30 PJ-H30A2010B Mitutoyo 303-717-13 é da série PJ-H30, o modelo de ponta dos projetores PJ, com imagens projetadas de brilho e nitidez e unidade principal de alta rigidez com escala linear. Esta versão tem mesa de 200 × 100 mm, foco manual e contador em mm e polegada.

A iluminação refletida, de série, combina luz vertical, que passa pelas lentes de projeção, e luz oblíqua com ângulo variável, com boa reprodutibilidade de cores. É útil para observar peças em três dimensões, e a exatidão de medição nos eixos X e Y é de (3+0,02L) µm.

A torre de lentes gira sobre rolamentos de baixa fricção e usa montagem em baioneta. A tela tem ø306 mm e imagem ereta, e a caixa da lâmpada halógena de 24 V e 150 W sai por fora, para troca rápida mesmo com a lâmpada quente. A mesa tem superfície de 350 × 280 mm e vidro efetivo de 250 × 150 mm.

Exatidão de (3+0,02L) µm em X e Y
Mesa de 200 × 100 mm
Torre de lentes em baioneta
Iluminação vertical e oblíqua de série

Diferenciais

Destaques do produto

O que distingue o 303-717-13 entre os projetores de perfil Mitutoyo.

Curso longo, peça maior.

Manípulo em pé ou sentado.

Lente 10X com montagem C.

Exatidão de (3+0,02L) µm.

Cores fiéis, peça em 3D.

Troca rápida, mesmo quente.

Especificações

Principais características

O que cada dado do 303-717-13 significa na prática.

200 × 100 mm Mesa

Curso X × Y.
(3+0,02L) µm Exatidão XY

L = comprimento (mm).
ø306 mm Tela

Imagem ereta.
105 mm Altura da peça

Máxima.
420 W Consumo

Aproximado.

Soluções

Quais problemas resolve

Situações de medição em que o 303-717-13 é a escolha certa.

Desafio Guardar a imagem colorida

A tela de projeção mostra a peça, mas não registra a imagem.

Solução

Com a lente 10X opcional 172-500, de montagem C, o PJ-H30A2010B recebe uma câmera digital: a peça aparece na tela e a imagem colorida pode ser salva e vista num monitor.

Desafio Contraste fraco na superfície

A luz halógena de superfície nem sempre destaca bem o relevo e a cor da peça.

Solução

O iluminador circular LED opcional 172-501 do PJ-H30A2010B realça o contraste com boa reprodutibilidade de cores, com 17,4 W e vida de 30.000 horas.

Desafio Medir, não só comparar

Muitos projetores servem para observar contorno e comparar com gabarito, mas não para medir com exatidão.

Solução

O PJ-H30A2010B tem escala linear e exatidão de (3+0,02L) µm em X e Y.

Desafio Lâmpada que queima durante a inspeção

Depois de queimar, a lâmpada fica quente demais para ser trocada.

Solução

No PJ-H30A2010B a caixa da lâmpada sai por fora, e a inspeção pode continuar.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 303
Modelo: PJ-H30A2010B
Imagem Projetada: Direita
Tela com transferidor/Diâmetro efetivo: ø 306mm (12”)
Tela com transferidor/Material da tela: Vidro com um lado fosco
Tela com transferidor/Rotação da tela: ±360° (Contador exibe ±370°)
Tela com transferidor/Leitura de ângulo: Contador digital (LED), Comutação modo ABS/INC, Zeragem
Tela com transferidor/Resolução: 1' ou 0,01° (Selecionavel)
Tela com transferidor/Linha de referência: Linhas sólidas
Lentes Objetivas/Ampliação: 10x(Acessório padrão), Opcional: 5x,20x,50x,100x Espelho de meia reflexão para iluminação de superficie integrado,Lentes parfocais.
Lentes Objetivas/Tipo de encaixe: Baioneta, Torre de 3 posições
Exatidão de ampliação/Contorno: Menos de ±0,1% da ampliação nominal
Exatidão de ampliação/Superfície: Menos de ±0,15% da ampliação nominal
Iluminação/Contorno: Lâmpada Halógena (24V, 150W) (No.515530) Zoom telecentrico, Chave seletora de brilho de 2 fases (Alto/Baixo) Filtro de absorção de calor, Ventoinha de refrigeração
Iluminação/Superfície: Lâmpada Halógena (24V, 150W) (No.515530) Zoom telecentrico, Chave seletora de brilho de 2 fases (Alto/Baixo) Filtro de absorção de calor, Ventoinha de refrigeração
Resolução para o contador X/Y: 0,001mm/.0001”
Mesa de medição (X×Y): 200×100mm
Exatidão: (3+0.02L)μm L: Comprimento (mm)
Notas / Obs.: Projetor de perfil PJ-H30 PJ-H30A2010B, foco manual, contador em mm e polegada. Mesa de 200 × 100 mm com exatidão de (3+0,02L) µm. Torre de lentes com montagem em baioneta; iluminação halógena de 24 V e 150 W; aprox. 420 W.

Detalhes técnicos

Mesa: Superfície de 350 × 280 mm, vidro efetivo de 250 × 150 mm
Foco: Manual, manípulo oblíquo
Lâmpada: Caixa de troca rápida, por fora
Painel lateral: Conectores OPTOEYE, SERIAL e EXT.LOAD
Opcionais: Lente 10X com montagem C 172-500 (câmera), iluminador circular LED 172-501

Funções

Como usar o 303-717-13

Preparar

Colocar a peça na mesa de 200 × 100 mm, com a liberação rápida em X e Y.

Ajustar

Focar pelo manípulo oblíquo e girar a torre até a lente de projeção certa.

Observar

Usar contorno, luz vertical ou oblíqua, com brilho contínuo.

Medir e enviar

Ler X, Y e ângulo no contador LED e mandar pela RS-232C.

Transmissão de dados

O contador digital do PJ-H30A2010B envia cada valor de ângulo e de X/Y pela saída RS-232C. O painel lateral tem os conectores OPTOEYE, SERIAL e EXT.LOAD. Os acessórios abaixo são os que o folheto FVP-232 indica. Todos são opcionais.

Processamento 2D: QM-Data200 tipo base 264-160-11 ou tipo braço 264-161-11, com o cabo RS-232C cruzado 12AAA807
Detecção de borda: OPTOEYE 200 332-161, com o detector de conexão 12AAE671
Gestão de dados: MeasurLink, num PC

Variações da série

Projetores de perfil disponíveis na loja

Código	Modelo	Mesa (X × Y)	Destaque
302-801-10	PJ-P1010A	100 × 100 mm	LED
302-802-10	PJ-P2010A	200 × 100 mm	LED
303-716-13	PJ-H30A1010B	100 × 100 mm	Halógena, escala linear
303-717-13 (este)	PJ-H30A2010B	200 × 100 mm	Halógena, escala linear
172-868-11	PH-3515F	254 × 152 mm	Mesa para 45 kg

Itens inclusos

Projetor de perfil PJ-H30A2010B (unidade principal com mesa de medição)
Lente de projeção 10X

Perguntas frequentes

Perguntas e Respostas

Qual a mesa do PJ-H30A2010B (303-717-13)?

200 × 100 mm de curso, superfície de 350 × 280 mm e vidro efetivo de 250 × 150 mm, com liberação rápida em X e Y.

O que diferencia o PJ-H30A2010B (303-717-13) na série PJ?

É da PJ-H30, o modelo de ponta: imagem brilhante e nítida, unidade de alta rigidez com escala linear e exatidão de (3+0,02L) µm em X e Y.

Dá para ligar uma câmera no PJ-H30A2010B (303-717-13)?

Sim, com a lente de projeção 10X opcional 172-500, que tem montagem C para câmera digital compatível. A imagem é invertida na câmera.

Como é o foco do PJ-H30A2010B (303-717-13)?

Manual, com manípulo oblíquo que permite operar em pé ou sentado. As versões PJ-H30D têm foco motorizado.

Qual a iluminação do PJ-H30A2010B (303-717-13)?

Lâmpada halógena de 24 V e 150 W no contorno e na superfície, com ajuste contínuo de brilho e partida suave; o consumo é de cerca de 420 W.

O PJ-H30A2010B (303-717-13) envia os dados?

Sim. O contador digital LED, com resolução de 0,001 mm ou 0,0001 pol, envia cada valor pela saída RS-232C.
