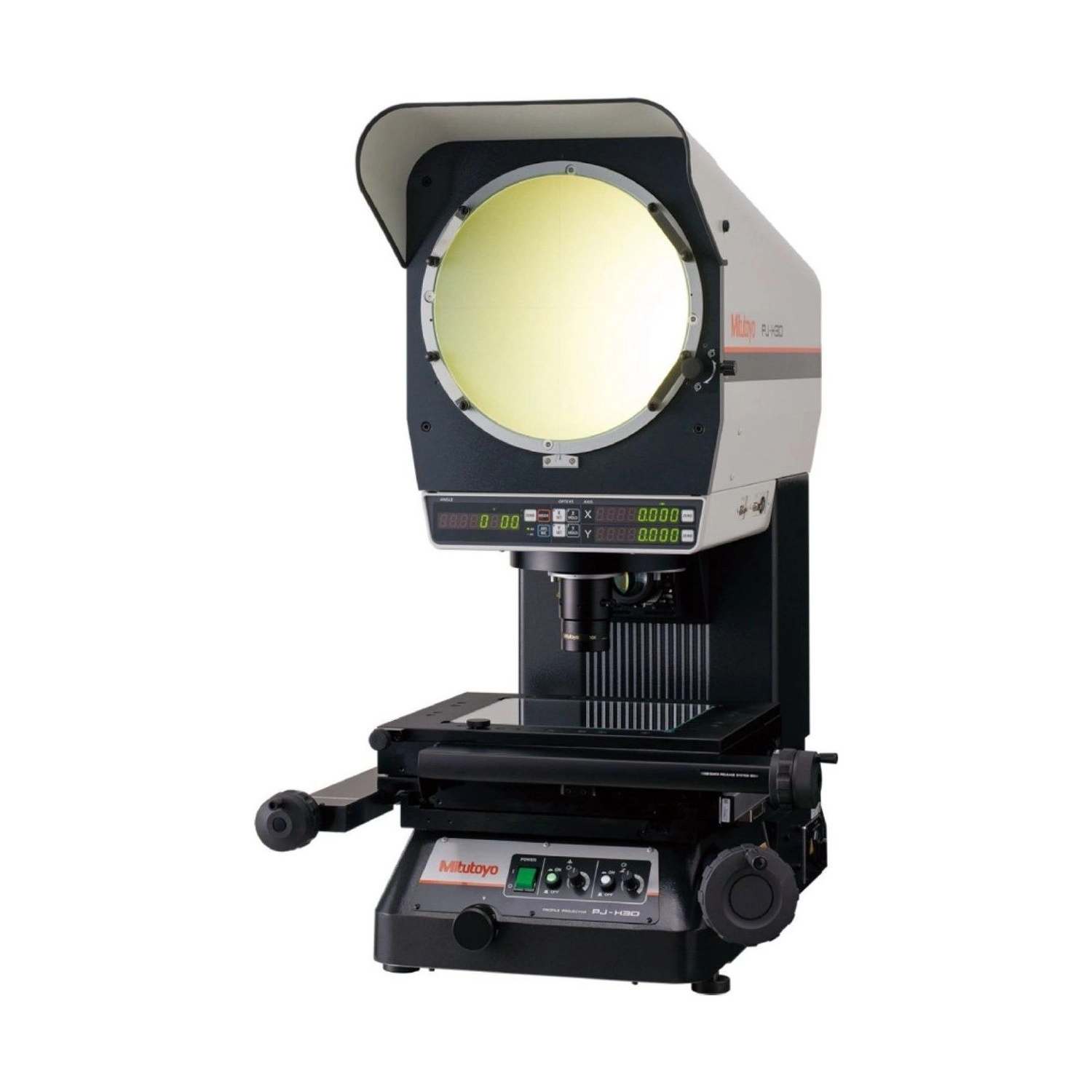

Da série PJ-H30, é o modelo de ponta dos projetores PJ, com imagens projetadas de brilho e nitidez e unidade principal de alta rigidez com escala linear. Esta versão tem mesa de 100 × 100 mm, foco manual e contador em mm e polegada.
A exatidão de medição nos eixos X e Y é de (3+0,02L) µm, pelo método da JIS B 7184, em todos os tamanhos de mesa. Por isso o PJ-H30 faz, além da observação de contorno e da inspeção comparativa, medição bidimensional com alta exatidão.
A torre de lentes gira sobre rolamentos de baixa fricção e usa montagem em baioneta. A tela tem ø306 mm e imagem ereta, e a caixa da lâmpada halógena de 24 V e 150 W sai por fora, para troca rápida mesmo com a lâmpada quente. A mesa tem superfície de 300 × 240 mm e vidro efetivo de 180 × 150 mm.
O que distingue o 303-716-13 entre os projetores de perfil Mitutoyo.
Exatidão de (3+0,02L) µm.
Tela de ø306 mm.
Cores fiéis, peça em 3D.
Rolamentos e baioneta.
Troca rápida, mesmo quente.
Liberação rápida em X e Y.
O que cada dado do 303-716-13 significa na prática.
100 × 100 mm de curso, com ajuste de giro de ±3° na mesa e carga de até 10 kg. As mesas maiores da série, de 200 × 170 e 300 × 170 mm, levam 20 kg (folheto FVP-232, pág. 16).
(3+0,02L) µm dá 5 µm nos 100 mm do curso inteiro e 4 µm em 50 mm. O L entra em milímetros, e a fórmula vale para o eixo X e para o Y (folheto FVP-232, pág. 16).
Com a lente de 10X, a tela de ø306 mm mostra 30,6 mm da peça; com a de 5X opcional, 61,2 mm. O contador de ângulo chega a ±370°, para a tela que gira ±360° (folheto FVP-232, pág. 10).
105 mm de altura com qualquer lente, de 5X a 100X. O que muda é o espaço livre até a lente: 70,5 mm na 10X de série e 50 mm nas de 50X e 100X (folheto FVP-232, pág. 10).
Cerca de 420 W, sete vezes os 60 W do PJ-PLUS, que usa LED. As lâmpadas de contorno e de superfície são halógenas de 150 W, código 515530, com vida de 50 horas (folheto FVP-232, págs. 6 e 10).
Situações de medição em que o 303-716-13 é a escolha certa.
Muitos projetores servem para observar contorno e comparar com gabarito, mas não para medir com exatidão.
O PJ-H30A1010B tem escala linear e exatidão de (3+0,02L) µm em X e Y.
Só a luz de contorno não mostra a superfície da peça.
A iluminação vertical e oblíqua de série do PJ-H30A1010B mostra a peça em três dimensões, com boa reprodutibilidade de cores.
Depois de queimar, a lâmpada fica quente demais para ser trocada.
No PJ-H30A1010B a caixa da lâmpada sai por fora, e a inspeção pode continuar.
Trocar a lente de projeção à mão interrompe a medição.
A torre do PJ-H30A1010B gira sobre rolamentos de baixa fricção, com lentes em baioneta.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Colocar a peça na mesa e movê-la com o manípulo, usando a liberação rápida em X e Y.
Girar o manípulo de foco oblíquo, em pé ou sentado.
Escolher contorno, luz vertical ou oblíqua e ajustar o brilho de forma contínua.
Ler X, Y e ângulo no contador LED e enviar pela RS-232C.
O contador digital do PJ-H30A1010B envia cada valor de ângulo e de X/Y pela saída RS-232C. O painel lateral tem os conectores OPTOEYE, SERIAL e EXT.LOAD. Os acessórios abaixo são os que o folheto FVP-232 indica, com os códigos das versões vendidas na loja. Todos são opcionais.
O que diferencia o PJ-H30A1010B (303-716-13) na série PJ?
É da PJ-H30, o modelo de ponta: imagem brilhante e nítida, unidade de alta rigidez com escala linear e exatidão de (3+0,02L) µm em X e Y.
Qual a mesa do PJ-H30A1010B (303-716-13)?
100 × 100 mm de curso, superfície de 300 × 240 mm e vidro efetivo de 180 × 150 mm, com liberação rápida em X e Y.
Quais lentes o PJ-H30A1010B (303-716-13) usa?
A de 10X vem como padrão; as de 5X, 20X, 50X e 100X são opcionais, parfocais e em baioneta, numa torre de 3 posições.
Como é o foco do PJ-H30A1010B (303-716-13)?
Manual, com manípulo oblíquo que permite operar em pé ou sentado. As versões PJ-H30D têm foco motorizado.
O PJ-H30A1010B (303-716-13) envia os dados?
Sim. O contador digital LED, com resolução de 0,001 mm ou 0,0001 pol, envia cada valor pela saída RS-232C.
Qual a iluminação do PJ-H30A1010B (303-716-13)?
Lâmpada halógena de 24 V e 150 W no contorno e na superfície, com ajuste contínuo de brilho e partida suave; o consumo é de cerca de 420 W.
