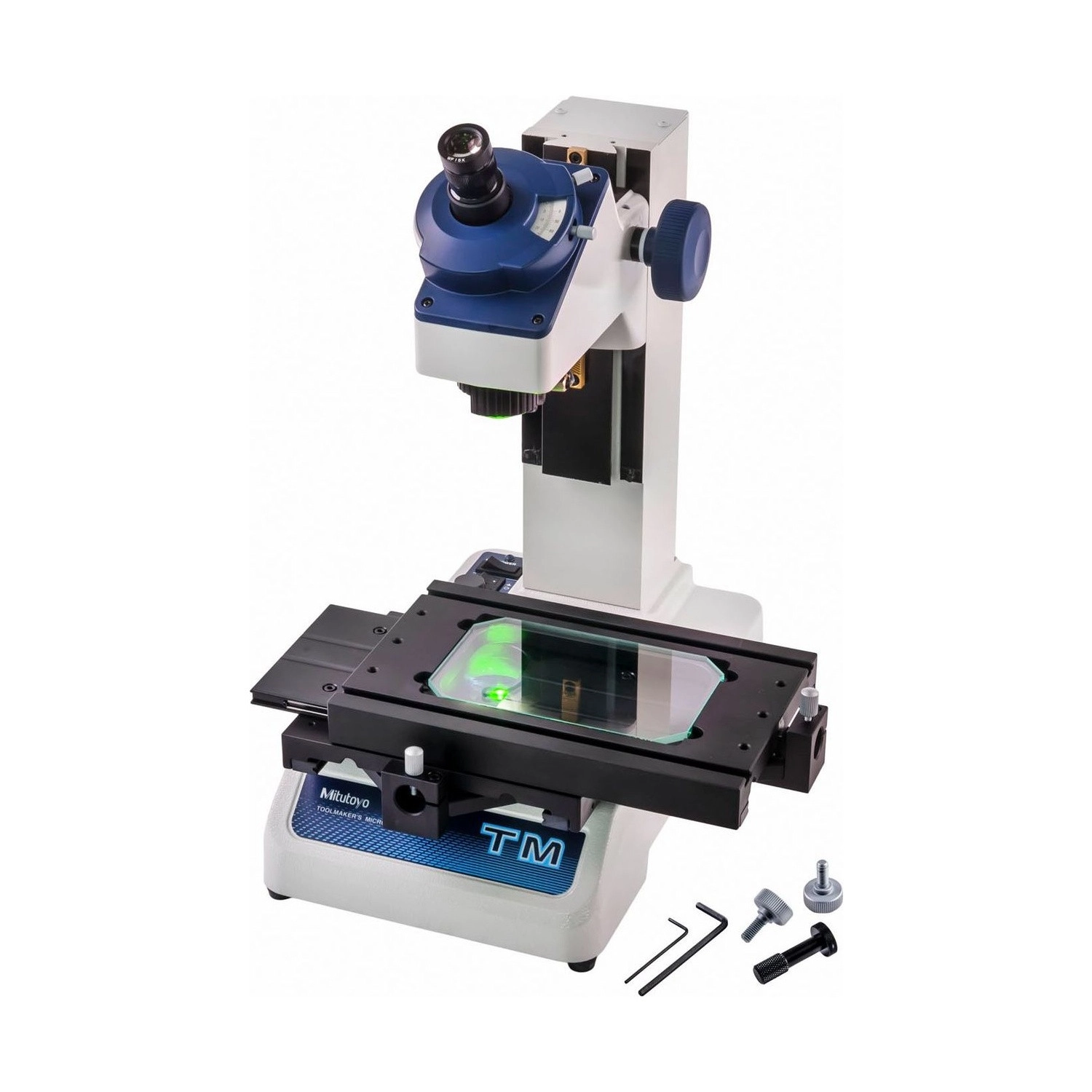

O Microscópio de Medição TM-1005B Mitutoyo 176-819A é um microscópio de medição universal e compacto, da série 176, que pode ser instalado em vários ambientes. A ampliação padrão é de 30X, com ocular de 15X e objetiva de 2X, e chega de 20X a 200X com as lentes opcionais.
A mesa tem curso de 100 × 50 mm, o maior da série TM: para usar o curso total no eixo longo, a Mitutoyo indica o bloco padrão opcional de 50 mm, de preferência cerâmico. A mesa mede 240 × 152 mm, o vidro útil 154 × 96 mm, e a peça pode ter até 107 mm de altura e 5 kg.
O goniômetro, integrado ao suporte da ocular, mede ângulo com graduação de 1° e leitura de 6', em 360°. A medição linear é feita com cabeçotes micrométricos opcionais: com o cabeçote digital, a resolução é de 0,001 mm. A iluminação de contorno e a de superfície usam LED branco, com ajuste contínuo de brilho.
O que distingue o 176-819A entre os microscópios de medição Mitutoyo.
O maior da série TM.
Leitura de 6' em 360°.
30X de série.
Contorno e superfície.
0,001 mm, opcional.
Instala em vários ambientes.
O que cada dado do 176-819A significa na prática.
Total com bloco de 50 mm.
Carga de 5 kg.
De 20X a 200X.
Graduação de 1°.
Unidade principal.
Situações de medição em que o 176-819A é a escolha certa.
O curso do cabeçote micrométrico limita o que se mede de uma vez.
A mesa do TM-1005B tem curso de 100 × 50 mm; o curso total usa o bloco padrão opcional de 50 mm.
Ângulos de arestas e chanfros pedem leitura angular direta na imagem ampliada.
O goniômetro do TM-1005B fica no suporte da ocular, com leitura de 6' em 360°.
Cabeçote analógico depende da leitura do operador.
O TM-1005B aceita o cabeçote micrométrico digital opcional, com resolução de 0,001 mm.
Iluminação fraca ou mal regulada esconde a borda da peça.
O TM-1005B usa LED branco no contorno e na superfície, com ajuste contínuo e filtro verde no contorno.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Colocar a peça no vidro da mesa (154 × 96 mm úteis, até 5 kg).
Ajustar o foco manual e escolher a ampliação, de 20X a 200X.
Regular o LED de contorno e o oblíquo de superfície no ajuste contínuo.
Ler distâncias com os cabeçotes micrométricos e ângulos no goniômetro da ocular.
Qual o curso da mesa do TM-1005B (176-819A)?
100 × 50 mm; o curso total no eixo longo pede o bloco padrão opcional de 50 mm, de preferência cerâmico. A mesa mede 240 × 152 mm e o vidro útil 154 × 96 mm.
Qual a ampliação do TM-1005B (176-819A)?
30X de série, com ocular de 15X e objetiva de 2X. Com as oculares opcionais de 10X e 20X e as objetivas de 5X e 10X, vai de 20X a 200X.
O TM-1005B (176-819A) vem com cabeçote micrométrico?
Não. Os cabeçotes são opcionais; com o digital, a resolução é de 0,001 mm e o curso de 50 mm, e também há compatibilidade com cabeçote analógico. A versão com cabeçotes Digimatic de fábrica é a TM-A1005B (176-821A).
Como o TM-1005B (176-819A) mede ângulos?
Pelo goniômetro integrado ao suporte da ocular, com graduação de 1°, leitura de 6', giro de 360° e zero ajustável.
Qual a peça máxima no TM-1005B (176-819A)?
Até 107 mm de altura e 5 kg sobre o vidro da mesa.
Qual a alimentação do TM-1005B (176-819A)?
100 a 240 V CA, 50/60 Hz, com consumo máximo de 4,2 W. A unidade principal pesa 15 kg.
