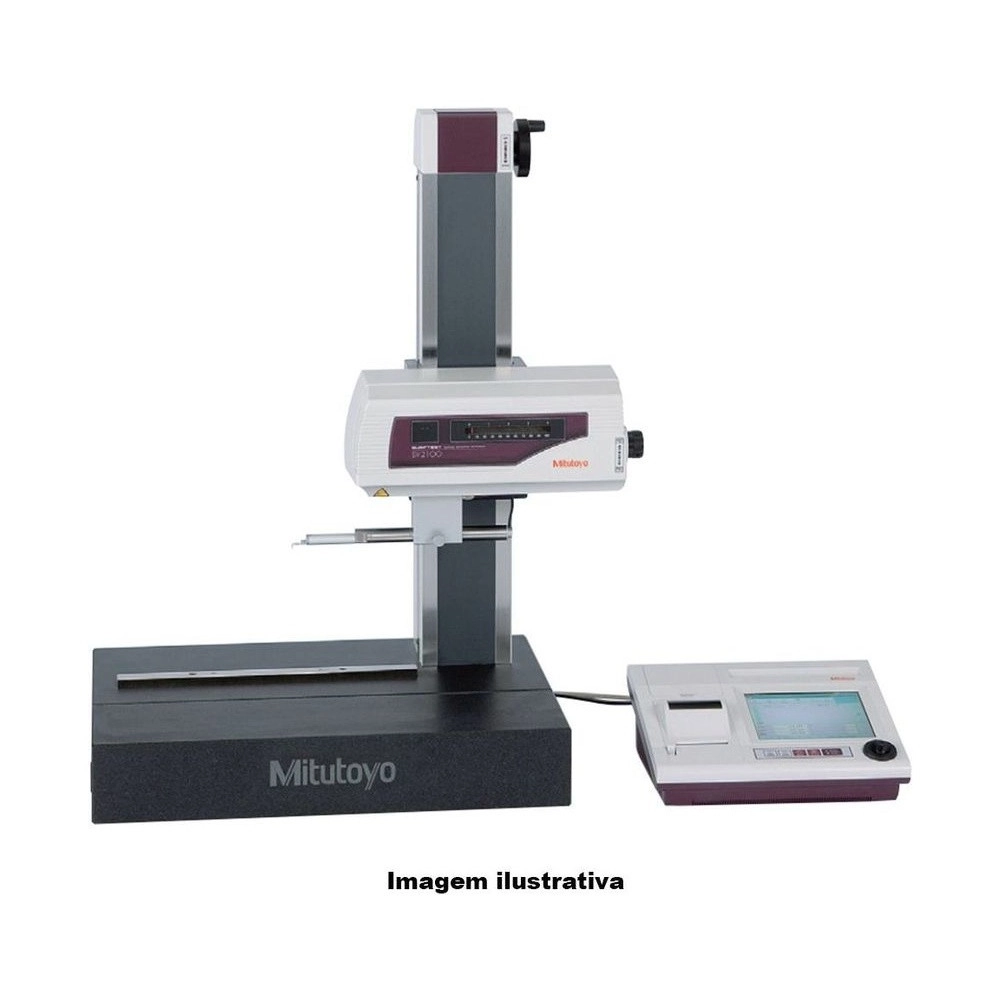

Rugosímetro SV-2100M4 de Laboratório com Processador Dedicado 4mN – 178-637-02

SKU: 178-637-02

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Padrão de rugosidade 178-601
Compra Segura
100% protegida
Sobre o produto

Combina a coluna manual de 350 mm com o detector de 4 mN. É o modelo de entrada da série de bancada SV-2100, com base de 600 × 450 mm. No eixo X, mede 100 mm com retitude de 0,15 µm/100 mm.

Nesta versão de coluna manual, a altura do detector se acerta à mão ao longo dos 350 mm. Para peças cilíndricas, a mesa de ajuste de 3 eixos opcional 178-047 corrige a inclinação (±1,5°) e o giro (±2°) a partir de uma medição preliminar, com cabeças Digimatic de 0,001 mm; ela também nivela peças planas e suporta até 15 kg.

A função de rastreio múltiplo programa até três traçados seguidos com um só comando. A análise de contorno fino calcula área, círculo, ângulo, diferença de coordenadas, passo e inclinação. A guia de cerâmica do eixo X não sofre desgaste nem corrosão e mantém a retitude sem manutenção. O detector de indutância diferencial tem ponta cônica de 90° e raio de 5 µm e lê nas faixas de 800, 80 e 8 µm, com resolução de até 0,0001 µm. O 178-637-02 acompanha o padrão de rugosidade 178-601 (Ra de cerca de 3 µm).

Resumo técnico
  • Eixo X: 100 mm · Z: 800/80/8 µm
  • Retitude 0,15 µm/100 mm
  • Coluna manual de 350 mm
  • Detector de 4 mN · tela de 7,5"

Destaques do produto

O que distingue o 178-637-02 na série SJ-500/SV-2100.

Ajuste fino em X e em Z

2 mm e 1 mm por volta.

Mesa de 3 eixos opcional

Alinha peças cilíndricas.

Calibra sem suporte extra

Com mesa transversal ou de 3 eixos.

Detector de 4 mN

Ponta cônica de 90° e raio de 5 µm.

Rastreio múltiplo

Até 3 traçados seguidos.

Contorno fino

Área, ângulo, raio e passo.

Principais características

O que cada dado do 178-637-02 significa na prática.

  • 100 mm de curso Eixo X

    Em 100 mm de curso, a retitude fica em 0,15 µm; o joystick desloca o eixo a até 40 mm/s (folheto E150065, págs. 5 e 9).

  • 800/80/8 µm Eixo Z (detector)

    Três faixas no detector de indutância diferencial: 800, 80 e 8 µm; na menor, a resolução chega a 0,0001 µm. Reposição do detector: 178-397-2 (folheto, págs. 9 e 14).

  • 4 mN, ponta cônica de 90° e raio de 5 µm Força

    A maior das duas forças de detector da série, com ponta cônica de 90° e raio de 5 µm; o mesmo modelo existe com detector de 0,75 mN, ponta de 60° e raio de 2 µm (folheto, pág. 14).

  • 350 mm, manual Coluna

    Coluna manual: o operador desloca o detector à mão e acerta a altura com o ajuste fino de 1 mm por volta; é o único SV-2100 sem motor na coluna (folheto E150065, pág. 5).

  • Tela de 7,5" com toque Processador

    O processador dedicado reúne LCD TFT colorido com painel de toque, joystick, ajuste fino por botões e impressora térmica, em 16 idiomas (folheto E150065, págs. 2 e 3).

Quais problemas este produto resolve?

Situações de medição em que o 178-637-02 é a escolha certa.

Desafio Peça cilíndrica fora de alinhamento

Se o eixo da peça não acompanha o traçado, o perfil gravado sai curvo.

Solução

Com a mesa opcional 178-047, o 178-637-02 corrige inclinação e giro antes de medir.

Desafio Calibrar sem montar suporte

A calibração com o padrão de rugosidade pede um suporte de 70 mm sobre a base.

Solução

Com mesa de deslocamento transversal ou de 3 eixos, o 178-637-02 dispensa o suporte de calibração 12AAG175.

Desafio Vários traçados na mesma peça

Repetir o comando a cada traçado toma tempo.

Solução

O 178-637-02 programa até 3 traçados seguidos.

Desafio Medir forma, não só rugosidade

Passo, ângulo e raio pediriam outro instrumento.

Solução

O 178-637-02 faz análise de contorno fino: área, círculo, ângulo, passo e inclinação.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Modelo: SV-2100M4
  • Serie: 178
  • Standard: Base manual
  • Curso de medição/Eixo Z1 (sensor): 800µm / 80µm / 8µm
  • Curso de medição/Eixo X: 100mm
  • Retitude : 0,15µm / 100mm
  • Resolução Eixo X: 0,05µm
  • Resolução/Eixo Z1 (sensor): 0,01µm (800µm), 0,001µm (80µm), 0,0001µm (8µm)
  • Resolução/Eixo Z2 (coluna): 1µm
  • Velocidade de movimento/Eixo X: 0 até 40mm/s ou manual
  • Velocidade de movimento/Eixo Z2 (coluna): Manual
  • Velocidade de medição: 0,02 - 5mm/s
  • Movimento Vertical: 350mm
  • Medição de contorno: Passo (MÉDIA, MAX, MIN), Circulo, Ângulo, Área, Diferença de coordenadas, Inclinação
  • Gráficos: Porcentagem de material (BAC), Distribuição da amplitude da altura (ADC), Gráfico de espectro de energia
  • Compensação de geometrias: Parábola, Hipérbole, Elipse, Círculo, Cone, Inclinação (Geral/Arbitrário), Arco circular do apalpador
  • Filtros: 2CR75, PC75, GAUSS, Spline
  • Valores de cutoff λs: 0,25, 0,8, 2,5, 8, 25, 80, 250µm, sem filtro
  • Valores de cutoff λc: 0,025, 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sem filtro
  • Valores de cutoff λf: 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sem filtro
  • Comprimento de amostragem: 0,025, 0,08, 0,25, 0,8, 2,5, 8, 25, 80*2mm, sem filtro
  • LCD: Touch-screen 7,5" colorida TFT com luz de fundo
  • Impressora incorporada: Impressora térmica de alta velocidade (Largura do papel: 58mm)
  • Ampliação/Vertical: 10X até 500,000X, Auto
  • Ampliação/Horizontal: 0,5X até 10,000X, Auto
  • Sensor/Método: Indutor Diferencial
  • Sensor/Ponta e Força de medição: 0,75mN ponta cônica: ângulo de 60° e raio de 2µm // 4mN ponta cônica: ângulo de 90° e raio de 5µm
  • Alimentação: 100 - 120V AC ±10%, 50/60Hz
  • Consumo: 70 VA
  • Dimensões/Unidade principal: 716 × 450×863mm
  • Dimensões/Processador: 330×270×124mm
  • Normas: JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA

Detalhes técnicos

Coluna (eixo Z2)
350 mm, manual
Base
600 × 450 mm
Unidade principal
716 × 450 × 863 mm, 140 kg
Unidade de visualização
330 × 270 × 124 mm, 4 kg

Funções

Funções do 178-637-02
Medição

Velocidade de 0,02 a 5 mm/s; filtros Gaussiano, 2CR75, PC75 e Spline robusto; comprimento de amostragem de 0,025 a 80 mm.

Análise de rugosidade

43 parâmetros conforme ISO 1997 e JIS 2001, com perfis primário, de rugosidade, de ondulação e de motivo.

Análise de contorno

Área, círculo, ângulo, diferença de coordenadas, passo e inclinação.

Estatística

Até 300 amostras: máximo, mínimo, média, desvio padrão, histograma e probabilidade de aceitação.

Programas

Rastreio múltiplo de até 3 traçados e 10 configurações gravadas.

Saída de dados

Impressora térmica incorporada, memória interna, cartão CF e USB (cabo 12AAH490 opcional) com programa gratuito de planilha.

Transmissão de dados

O 178-637-02 tem saída Digimatic com conector tipo D (plano, 10 pinos), segundo o catálogo geral Mitutoyo 2025 (pág. 09-23), além da USB, do cartão CF e da impressora citados em Funções. Os acessórios abaixo são opcionais e vendidos separadamente.

Para o PC (USB)
Ferramenta de entrada USB IT-020U 264-020, com o cabo Digimatic 936937 (1 m) ou 965014 (2 m)
Atenção
O catálogo avisa que o SJ-500 e o SV-2100 não usam o Input Tool USB-ITN nem o transmissor U-WAVE-T (nota 3, pág. 09-24).

Variações da série

Surftest SJ-500, SJ-500P e SV-2100 disponíveis na loja

Código Modelo Força de medição Eixo X · coluna
178-533-01A SJ-500 0,75 mN 50 mm
178-533-02A SJ-500 4 mN 50 mm
178-531-01A SJ-500P 0,75 mN 50 mm
178-531-02 SJ-500P 4 mN 50 mm
178-637-01A SV-2100M4 0,75 mN 100 mm · coluna 350 mm
178-637-02 (este) SV-2100M4 4 mN 100 mm · coluna 350 mm
178-681-01 SV-2100S4 0,75 mN 100 mm · coluna 350 mm
178-681-02 SV-2100S4 4 mN 100 mm · coluna 350 mm
178-683-01 SV-2100H4 0,75 mN 100 mm · coluna 550 mm
178-683-02 SV-2100H4 4 mN 100 mm · coluna 550 mm
178-685-01 SV-2100W4 0,75 mN 100 mm · coluna 550 mm
178-685-02 SV-2100W4 4 mN 100 mm · coluna 550 mm

Itens inclusos

  • Surftest SV-2100M4 178-637-02 com detector de 4 mN
  • Padrão de rugosidade 178-601 (Ra de cerca de 3 µm)

Perguntas e Respostas

Quando escolher o 178-637-02, de 4 mN, e não o 178-637-01A?

Quando a medição segue padrões de rugosidade anteriores ou é de uso geral, que é a indicação da Mitutoyo para o detector de 4 mN (178-397-2). O 178-637-01A traz o de 0,75 mN, compatível com ISO 1997 e JIS 2001.

Qual o comprimento arbitrário do 178-637-02?

De 0,02 a 100 mm, em passos de 0,01 mm, com 1 a 20 intervalos de amostragem.

Qual a força de medição do 178-637-02?

4 mN, com ponta cônica de 90° e raio de 5 µm. O detector de reposição desta força é o 178-397-2.

Como guardar e enviar os resultados do 178-637-02?

No cartão de memória 12AAA841 ou, pelo cabo RS-232C 12AAJ111, num PC que gerencia o resultado da análise. Os dois são opcionais.

Por que o 178-637-02 usa guia de cerâmica?

Porque a cerâmica não se desgasta nem corrói, e assim a retitude do eixo X se mantém sem manutenção.

O 178-637-02 faz vários traçados seguidos?

Faz: o rastreio múltiplo programa até três traçados com um só comando.
