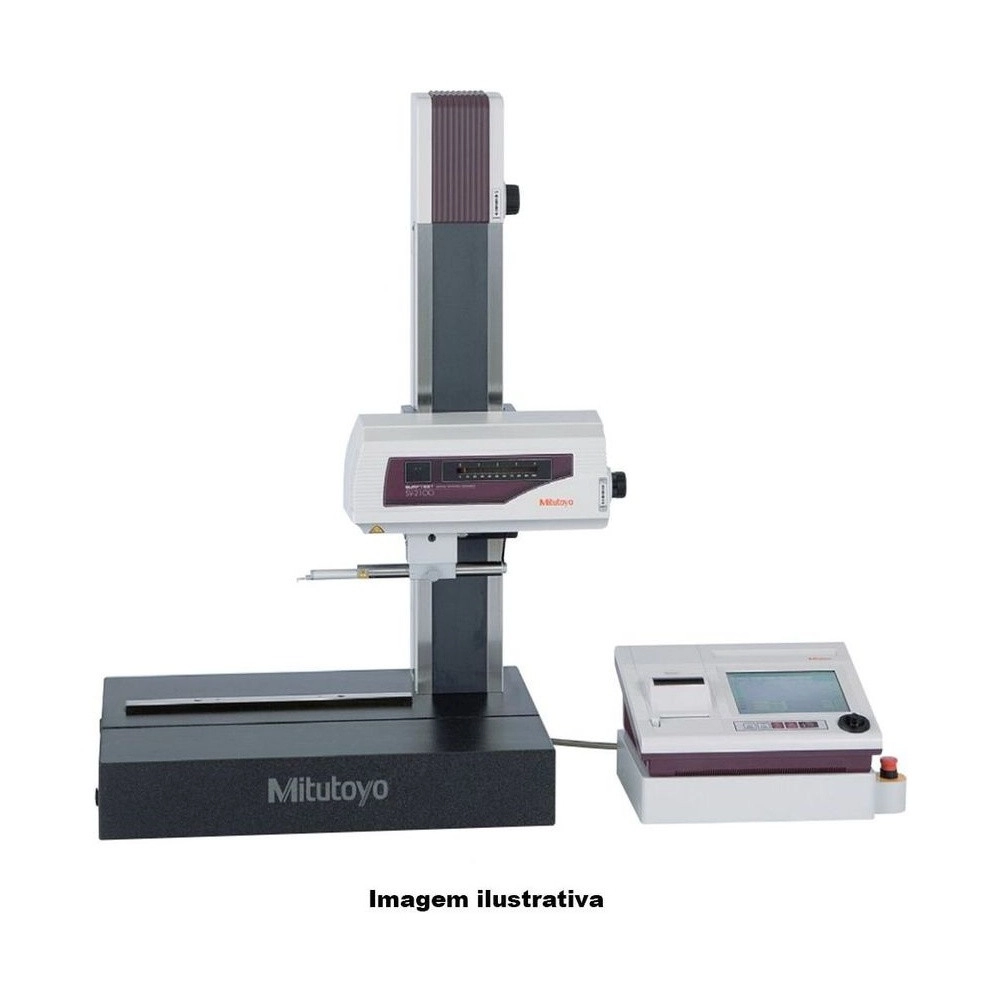

Equipado com o detector de 4 mN, o Surftest SV-2100S4 Mitutoyo 178-681-02 tem coluna motorizada de 350 mm, que sobe e desce a até 20 mm/s. A base é de 600 × 450 mm, e o eixo X mede 100 mm com retitude de 0,15 µm/100 mm.
É a coluna motorizada de 350 mm que permite ao S4 as séries de medição automáticas e a retração do palpador. Para prender a peça, a Mitutoyo oferece como opcionais as prensas giratórias 218-003 e 172-144, a prensa de exatidão 178-019, os blocos em V 998291 e, com abraçadeira, 172-234 e 172-378, os suportes de centro 172-142 e, giratório, 172-197, e a mesa giratória 172-196.
A função de rastreio múltiplo programa até três traçados seguidos com um só comando. A impressora térmica incorporada imprime os resultados, a avaliação e curvas como BAC e ADC. A guia de cerâmica do eixo X não sofre desgaste nem corrosão e mantém a retitude sem manutenção. O detector de indutância diferencial tem ponta cônica de 90° e raio de 5 µm e lê nas faixas de 800, 80 e 8 µm, com resolução de até 0,0001 µm. O 178-681-02 acompanha o padrão de rugosidade 178-601 (Ra de cerca de 3 µm).
O que distingue o 178-681-02 na série SJ-500/SV-2100.
Resolução da coluna motorizada.
Prensas, blocos em V e centros.
Inclinação, círculo, cone e mais.
Ponta cônica de 90° e raio de 5 µm.
Até 3 traçados seguidos.
Imprime resultados e curvas.
O que cada dado do 178-681-02 significa na prática.
Em 100 mm de curso, a retitude fica em 0,15 µm; o joystick desloca o eixo a até 40 mm/s (folheto E150065, págs. 5 e 9).
Detector de indutância diferencial com três faixas de medição; a resolução acompanha a faixa, até 0,0001 µm na de 8 µm, e o detector de reposição é o 178-397-2 (folheto, págs. 9 e 14).
A maior das duas forças de detector da série, com ponta cônica de 90° e raio de 5 µm; o mesmo modelo existe com detector de 0,75 mN, ponta de 60° e raio de 2 µm (folheto, pág. 14).
Coluna motorizada de 350 mm a até 20 mm/s, com ajuste fino de 0,67 mm por volta; o motor é o que permite as séries de medição automáticas e a retração do palpador (folheto E150065, pág. 5).
Processador dedicado com LCD TFT colorido, joystick, botões de ajuste fino e impressora térmica incorporada; trabalha em 16 idiomas (folheto E150065, págs. 2 e 3).
Situações de medição em que o 178-681-02 é a escolha certa.
Eixos e peças pequenas se mexem durante o traçado.
O 178-681-02 aceita blocos em V, suportes de centro, prensas e mesa giratória opcionais.
Em peça curva, a forma se mistura à rugosidade no perfil.
O processador do 178-681-02 compensa inclinação, círculo, elipse, parábola, hipérbole, cone e o arco do palpador.
Repetir o comando a cada traçado toma tempo.
O 178-681-02 programa até 3 traçados seguidos.
Esperar um computador atrasa a liberação da peça.
A impressora térmica do 178-681-02 imprime resultados e curvas.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Velocidade de 0,02 a 5 mm/s; filtros Gaussiano, 2CR75, PC75 e Spline robusto; comprimento de amostragem de 0,025 a 80 mm.
43 parâmetros conforme ISO 1997 e JIS 2001, com perfis primário, de rugosidade, de ondulação e de motivo.
Área, círculo, ângulo, diferença de coordenadas, passo e inclinação.
Até 300 amostras: máximo, mínimo, média, desvio padrão, histograma e probabilidade de aceitação.
Rastreio múltiplo de até 3 traçados e 10 configurações gravadas.
Impressora térmica incorporada, memória interna, cartão CF e USB (cabo 12AAH490 opcional) com programa gratuito de planilha.
O 178-681-02 tem saída Digimatic com conector tipo D (plano, 10 pinos), segundo o catálogo geral Mitutoyo 2025 (pág. 09-23), além da USB, do cartão CF e da impressora citados em Funções. Os acessórios abaixo são opcionais e vendidos separadamente.
Quando escolher o 178-681-02, de 4 mN, e não o 178-681-01?
O detector de 4 mN (178-397-2) é o que a Mitutoyo indica para padrões de rugosidade anteriores e uso geral. Se o desenho pede ISO 1997 ou JIS 2001, o indicado é o 178-681-01, de 0,75 mN.
Qual a resolução da coluna do 178-681-02?
1 µm no eixo Z2, que se desloca de 0 a 20 mm/s ou à mão.
Qual a força de medição do 178-681-02?
4 mN, com ponta cônica de 90° e raio de 5 µm. O detector de reposição desta força é o 178-397-2.
Existe isolador de vibração para o 178-681-02?
Existe, como opcional: os isoladores de vibração 178-023 e 178-025.
Por que o 178-681-02 usa guia de cerâmica?
Porque a cerâmica não se desgasta nem corrói, e assim a retitude do eixo X se mantém sem manutenção.
O 178-681-02 faz vários traçados seguidos?
Faz: o rastreio múltiplo programa até três traçados com um só comando.
