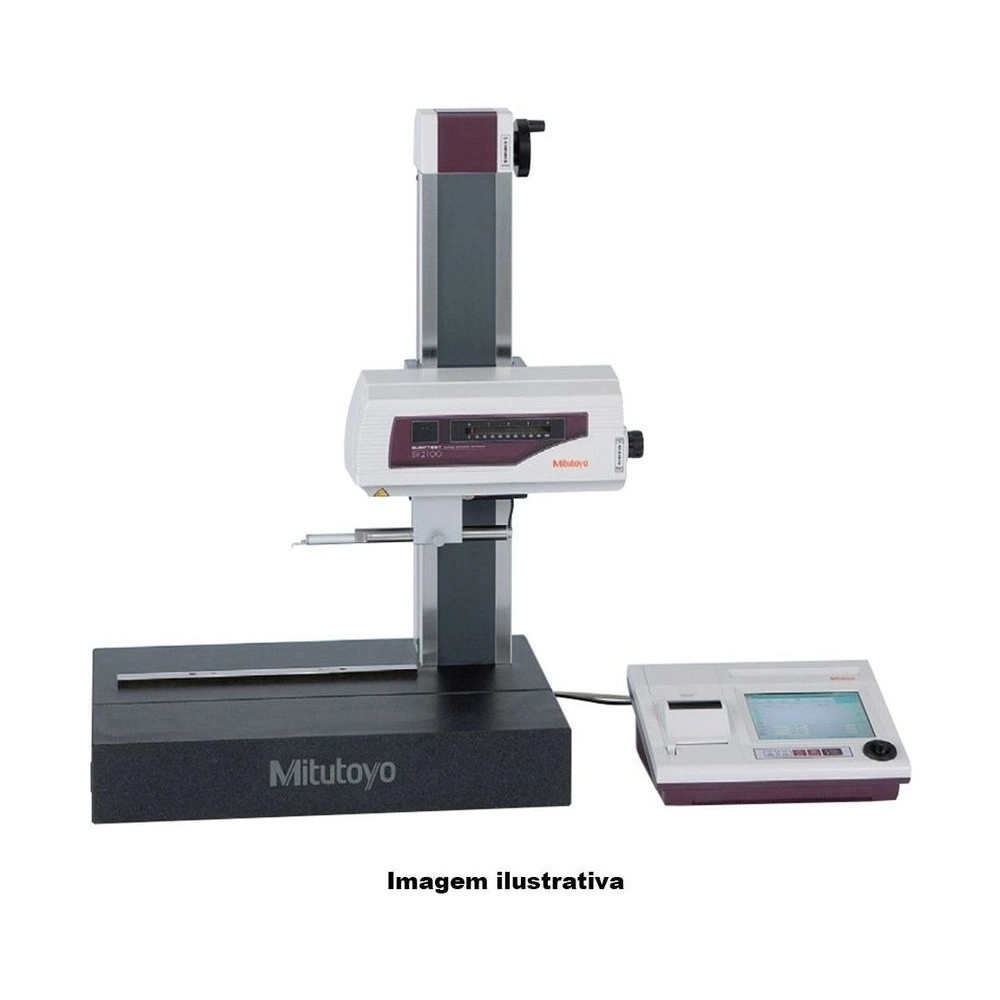

Com detector de 0,75 mN, o Surftest SV-2100M4 Mitutoyo 178-637-01A é a versão de coluna manual do rugosímetro de bancada SV-2100: o operador desloca a coluna de 350 mm à mão, sobre base de 600 × 450 mm. No eixo X, mede 100 mm com retitude de 0,15 µm/100 mm.
O ajuste fino do eixo Z avança 1 mm por volta e o do eixo X, 2 mm por volta. O joystick leva o eixo X a até 40 mm/s, e a escala Absolute guarda a origem quando várias peças são medidas no mesmo ponto. A unidade principal tem 716 × 450 × 863 mm e 140 kg.
Até 10 configurações de medição ficam gravadas e voltam com um toque. Os gráficos de análise incluem a curva BAC, a ADC e o espectro de potência. Pela interface USB, os dados vão para planilha; a Mitutoyo oferece um programa gratuito que monta o registro de inspeção (cabo USB 12AAH490 opcional). O detector de indutância diferencial tem ponta cônica de 60° e raio de 2 µm e lê nas faixas de 800, 80 e 8 µm, com resolução de até 0,0001 µm. O 178-637-01A acompanha o padrão de rugosidade 178-601 (Ra de cerca de 3 µm).
O que distingue o 178-637-01A na série SJ-500/SV-2100.
Ajuste fino de 1 mm por volta.
Retitude de 0,15 µm/100 mm.
Bancada de laboratório.
Ponta cônica de 60° e raio de 2 µm.
Gravadas e chamadas com um toque.
Gráficos de análise.
O que cada dado do 178-637-01A significa na prática.
Resolução de até 0,0001 µm.
Manual.
Com impressora térmica.
Situações de medição em que o 178-637-01A é a escolha certa.
Comprar automação vertical que não será usada encarece a bancada.
O 178-637-01A tem coluna de 350 mm movida à mão, com ajuste fino de 1 mm por volta.
Achar de novo o início do traçado em cada peça toma tempo.
A escala Absolute do 178-637-01A guarda a origem.
Reconfigurar a medição a cada turno gera diferença.
O 178-637-01A grava até 10 configurações de medição.
Um número só não mostra a distribuição do perfil.
O 178-637-01A traz curvas BAC e ADC e espectro de potência.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Velocidade de 0,02 a 5 mm/s; filtros Gaussiano, 2CR75, PC75 e Spline robusto; comprimento de amostragem de 0,025 a 80 mm.
43 parâmetros conforme ISO 1997 e JIS 2001, com perfis primário, de rugosidade, de ondulação e de motivo.
Área, círculo, ângulo, diferença de coordenadas, passo e inclinação.
Até 300 amostras: máximo, mínimo, média, desvio padrão, histograma e probabilidade de aceitação.
Rastreio múltiplo de até 3 traçados e 10 configurações gravadas.
Impressora térmica incorporada, memória interna, cartão CF e USB (cabo 12AAH490 opcional) com programa gratuito de planilha.
A coluna do 178-637-01A é motorizada?
Não. No SV-2100M4 a coluna de 350 mm é manual, com ajuste fino de 1 mm por volta. Os SV-2100S4, H4 e W4 têm coluna motorizada.
Qual o tamanho do 178-637-01A?
A unidade principal tem 716 × 450 × 863 mm e 140 kg, com base de 600 × 450 mm. A unidade de visualização tem 330 × 270 × 124 mm.
Qual a força de medição do 178-637-01A?
0,75 mN, com ponta cônica de 60° e raio de 2 µm. O detector de reposição desta força é o 178-396-2.
O que acompanha o 178-637-01A?
O padrão de rugosidade 178-601 (Ra de cerca de 3 µm), acessório padrão da série, usado na calibração.
Como passar os dados do 178-637-01A para o computador?
Pela interface USB, os dados vão para planilha; a Mitutoyo oferece um programa gratuito que monta o registro de inspeção (cabo USB 12AAH490 opcional).
O 178-637-01A grava configurações de medição?
Até 10 configurações de medição ficam gravadas e voltam com um toque.
