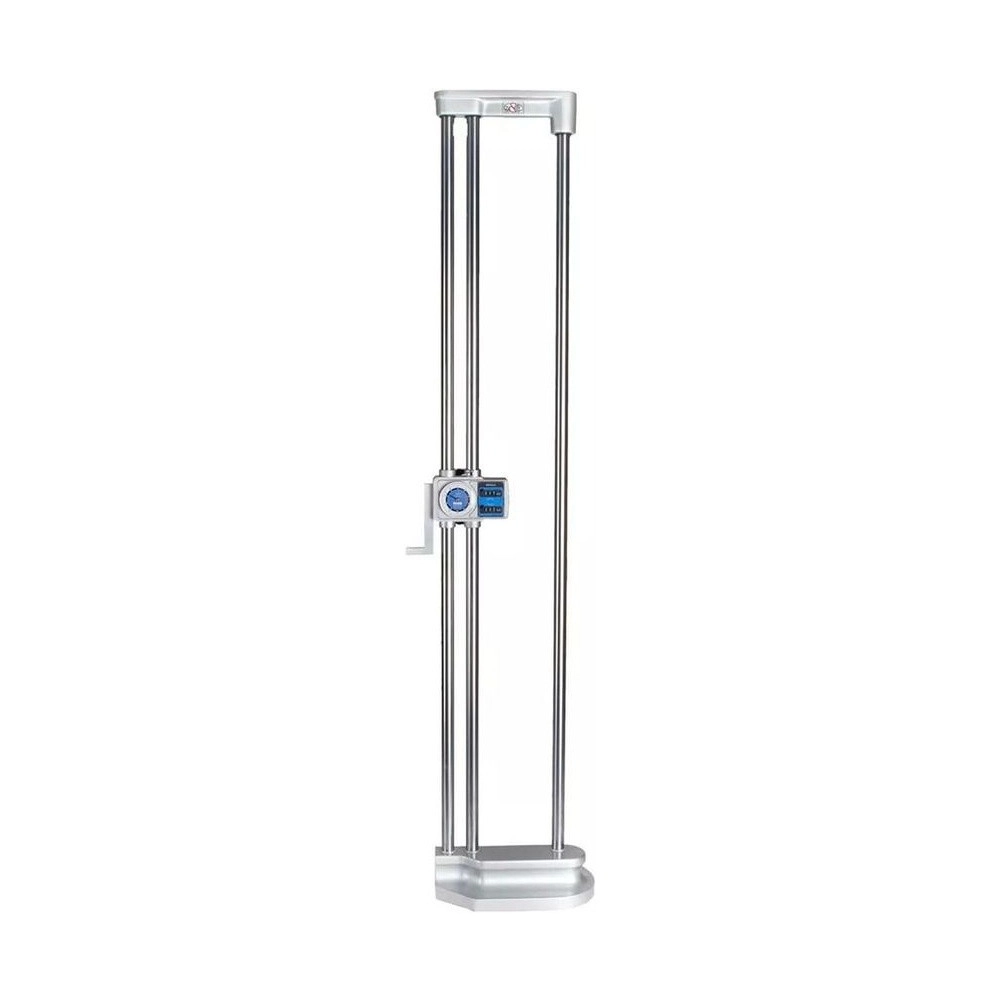

O Traçador de Altura Mitutoyo 192-133 mede de 0 a 1000 mm com graduação de 0,01 mm, com relógio e dois contadores mecânicos, um crescente e um decrescente.
É o maior da família e o que menos se parece com os outros dois no uso: 1220 mm de altura total e 17,0 kg. Instalar exige desempeno grande e vão livre; em compensação, ele alcança de uma vez altura que nos menores só se atingiria empilhando referência, que é onde o erro se acumula.
O erro máximo admissível é de 0,07 mm em toda a faixa. É o maior dos três, e é coerente: um metro de coluna admite mais desvio que trezentos milímetros.
O que distingue o 192-133 dentro da série 192.
1000 mm em uma única montagem, sem empilhar referência.
Exige desempeno grande e vão livre acima; conferir o posto antes.
Em peça grande a cota se repete muitas vezes; os dois contadores evitam a conta em cada uma.
A origem pode ficar no meio do curso, e não só na base do desempeno.
Um metro de curso sem um único componente que dependa de energia.
Mantém a aresta ao traçar peça longa, onde o percurso da ponta é maior.
O que cada número do 192-133 significa na prática.
Cobre peça grande montada em uma única referência.
A mesma dos modelos menores; o que muda com o curso é o EMPE.
Erro máximo admissível em toda a faixa, pela JIS B 7517:2018.
Mais de um metro: o posto precisa ser planejado, não improvisado.
Quatro vezes a massa do modelo de 300 mm. Instalação é com duas pessoas.
Situações de medição em que o 192-133 é a escolha certa.
Empilhar blocos ou somar duas referências para alcançar a cota soma erro a cada etapa.
Os 1000 mm do 192-133 resolvem a cota em uma única montagem, com um único zero.
Medir do topo para baixo obriga a subtrair, e em peça grande a conta é feita muitas vezes.
Os dois contadores mecânicos dão os dois sentidos prontos na mesma leitura.
Esperar do modelo de 1 metro a mesma exatidão do de 300 mm leva a rejeitar peça boa.
O EMPE é declarado: 0,07 mm nesta faixa, contra 0,03 mm no 192-130.
Instrumento digital sem bateria de reposição interrompe a inspeção.
Sem eletrônica, o 192-133 não depende de energia nenhuma.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Um contador cresce e o outro decresce ao mesmo tempo. O operador lê o que precisa sem fazer conta de cabeça, que é onde o erro costuma entrar quando se mede para baixo a partir de uma referência.
O relógio e os contadores podem ser zerados na posição em que o riscador estiver. Serve para medir diferença de altura entre duas faces sem calcular.
O volante largo aproxima o cursor rapidamente; o ajuste fino fica por conta do relógio, que é onde a leitura acontece.
A ponta de metal duro resiste ao arraste sobre a peça e sobre o desempeno, e mantém a aresta de traçagem por muito mais tempo que o aço comum.
Até que altura o 192-133 mede?
O 192-133 mede de 0 a 1000 mm a partir do desempeno, com graduação de 0,01 mm e EMPE de 0,07 mm. É o maior dos três traçadores com relógio e contador mecânico vendidos aqui.
O que conferir antes de instalar o 192-133?
Três coisas: desempeno com área suficiente para a base, vão livre acima de 1220 mm e duas pessoas para o posicionamento, já que o instrumento pesa 17,0 kg. Instrumento mal apoiado não entrega o EMPE declarado.
O 192-133 precisa de bateria ou de energia?
Não. O 192-133 é totalmente mecânico: a leitura sai do relógio e dos dois contadores, sem eletrônica, sem bateria e sem saída de dados. Se o seu processo precisa enviar a medição para o computador, o modelo é outro, da linha digital da mesma série 192.
O que quer dizer o EMPE de 0,07 mm do 192-133?
EMPE é o erro máximo admissível: o maior desvio que o instrumento pode apresentar e ainda estar conforme. No 192-133 ele é de 0,07 mm em toda a faixa de 0 - 1000 mm, segundo a JIS B 7517:2018. É esse número que você compara com a tolerância da peça, não a graduação de 0,01 mm.
Dá para zerar o 192-133 no meio do curso?
Dá, e é justamente o que torna o instrumento rápido: o relógio e os dois contadores podem ser zerados com o riscador em qualquer posição. A partir daí toda leitura é diferença em relação àquele ponto.
O 192-133 precisa de desempeno?
Sim. O traçador mede altura a partir da superfície em que a base está apoiada, então a exatidão de 0,07 mm só se realiza sobre um desempeno em bom estado. Base e desempeno limpos, sem rebarba e sem poeira, são parte da medição.
