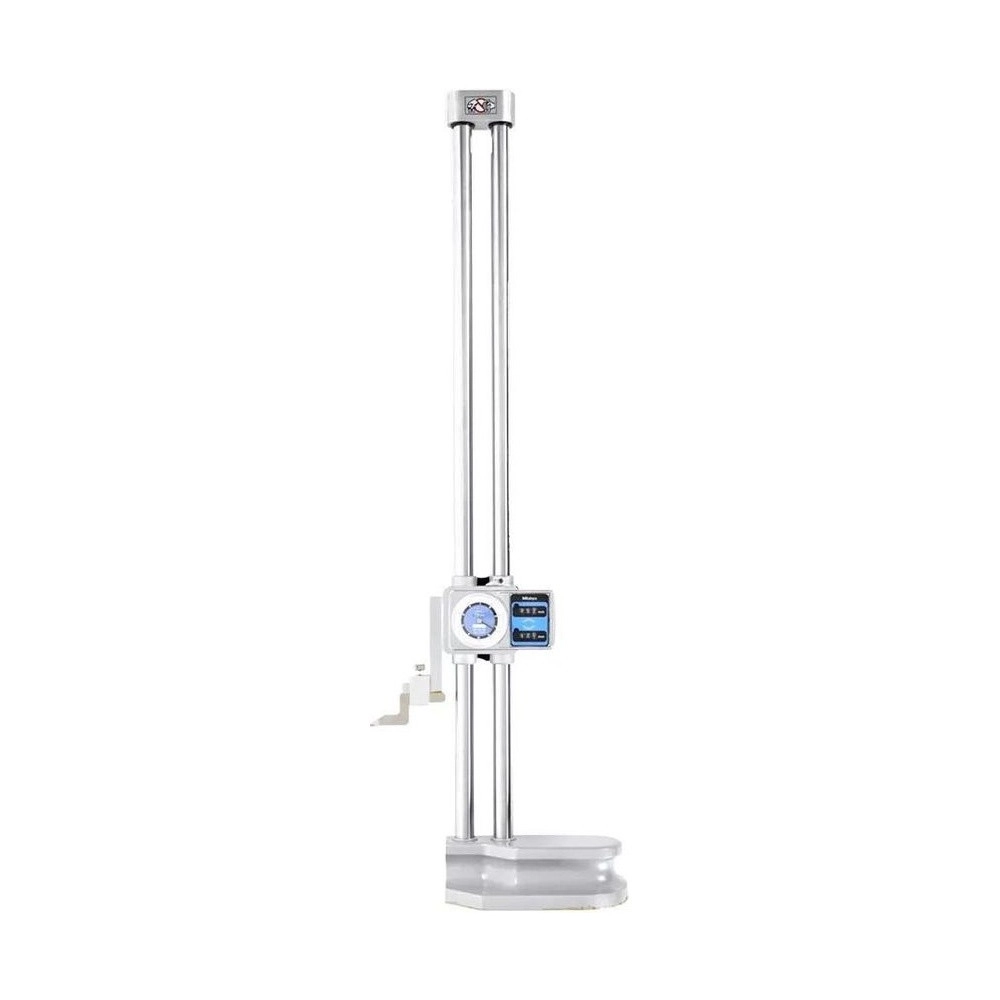

O Traçador de Altura Mitutoyo 192-132 mede de 0 a 600 mm com graduação de 0,01 mm, com relógio e dois contadores mecânicos que sobem e descem ao mesmo tempo.
É o modelo do meio da família, e é nele que o instrumento muda de natureza: com 9,8 kg e 798 mm de altura, ele passa a ser posto no desempeno e a ficar. A peça é que vai até ele, e essa decisão de layout vale mais que a diferença de preço.
O erro máximo admissível é de 0,05 mm em toda a faixa. Dobrar o alcance em relação ao modelo de 300 mm custa exatidão, e o catálogo diz exatamente quanto: 0,03 vira 0,05 mm.
O que distingue o 192-132 dentro da série 192.
600 mm de capacidade, contra os 300 mm do 192-130, com a mesma graduação.
9,8 kg: fica no desempeno, e a peça vem até ele.
Um contador sobe enquanto o outro desce, e a cota para baixo sai pronta.
Zeragem livre ao longo dos 600 mm: dá para medir degrau sem calcular.
Puramente mecânico: nenhuma parte da medição depende de bateria.
Resiste ao arraste contra a peça e contra o desempeno sem perder o fio.
O que cada número do 192-132 significa na prática.
Alcança peça média montada, sem subir para o modelo de 1 metro.
A mesma dos outros dois: o que muda entre os modelos é o EMPE, não o passo.
Erro máximo admissível em toda a faixa, pela JIS B 7517:2018.
Pede vão livre acima da bancada; conferir antes de escolher o posto.
Mais que o dobro do modelo de 300 mm. É o que define o instrumento como fixo.
Situações de medição em que o 192-132 é a escolha certa.
Acima de 300 mm o instrumento menor simplesmente não alcança, e improvisar calço introduz erro.
Os 600 mm do 192-132 cobrem a faixa sem calço e sem soma de referência.
Medir do topo para baixo obriga a subtrair, e a subtração feita no chão de fábrica é onde o erro entra.
Os dois contadores mecânicos dão os dois sentidos prontos na mesma leitura.
Carregar e recolocar o traçador a cada peça desalinha a base e gasta o desempeno.
Com 9,8 kg o 192-132 assume o posto fixo, e o fluxo passa a ser levar a peça até ele.
Instrumento digital sem bateria de reposição interrompe a inspeção.
Sem eletrônica, o 192-132 não depende de energia nenhuma.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Um contador cresce e o outro decresce ao mesmo tempo. O operador lê o que precisa sem fazer conta de cabeça, que é onde o erro costuma entrar quando se mede para baixo a partir de uma referência.
O relógio e os contadores podem ser zerados na posição em que o riscador estiver. Serve para medir diferença de altura entre duas faces sem calcular.
O volante largo aproxima o cursor rapidamente; o ajuste fino fica por conta do relógio, que é onde a leitura acontece.
A ponta de metal duro resiste ao arraste sobre a peça e sobre o desempeno, e mantém a aresta de traçagem por muito mais tempo que o aço comum.
Para que serve o traçador de altura 192-132?
O 192-132 mede altura de 0 a 600 mm a partir do desempeno e traça linhas de referência na peça. A leitura aparece ao mesmo tempo no relógio e nos dois contadores mecânicos, com graduação de 0,01 mm.
Por que o 192-132 é menos exato que o 192-130?
Porque a coluna é mais longa. Quanto maior o curso, maior o desvio que a norma admite: o EMPE vai de 0,03 mm em 300 mm para 0,05 mm em 600 mm. É o preço do alcance, e o catálogo o declara.
O 192-132 precisa de bateria ou de energia?
Não. O 192-132 é totalmente mecânico: a leitura sai do relógio e dos dois contadores, sem eletrônica, sem bateria e sem saída de dados. Se o seu processo precisa enviar a medição para o computador, o modelo é outro, da linha digital da mesma série 192.
O que quer dizer o EMPE de 0,05 mm do 192-132?
EMPE é o erro máximo admissível: o maior desvio que o instrumento pode apresentar e ainda estar conforme. No 192-132 ele é de 0,05 mm em toda a faixa de 0 - 600 mm, segundo a JIS B 7517:2018. É esse número que você compara com a tolerância da peça, não a graduação de 0,01 mm.
Dá para zerar o 192-132 no meio do curso?
Dá, e é justamente o que torna o instrumento rápido: o relógio e os dois contadores podem ser zerados com o riscador em qualquer posição. A partir daí toda leitura é diferença em relação àquele ponto.
O 192-132 precisa de desempeno?
Sim. O traçador mede altura a partir da superfície em que a base está apoiada, então a exatidão de 0,05 mm só se realiza sobre um desempeno em bom estado. Base e desempeno limpos, sem rebarba e sem poeira, são parte da medição.
