Traçador de Altura Com Relógio e Contador Mecânico 300mm 0,01mm 192-130

Traçador de Altura Com Relógio e Contador Mecânico 300mm 0,01mm 192-130

Name: Traçador de Altura Com Relógio e Contador Mecânico 300mm 0,01mm 192-130
Brand: Mitutoyo
SKU: 192-130
Price: 6018.25 BRL
Availability: InStock

SKU: 192-130

Melhor Oferta

de: R$7.452,94 15% Economize R$1.117,94

por: R$6.018,25 À vista no PIX com 5% OFF

ou R$6.335,00 em até 6x de R$1.055,83 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Riscador de metal duro e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

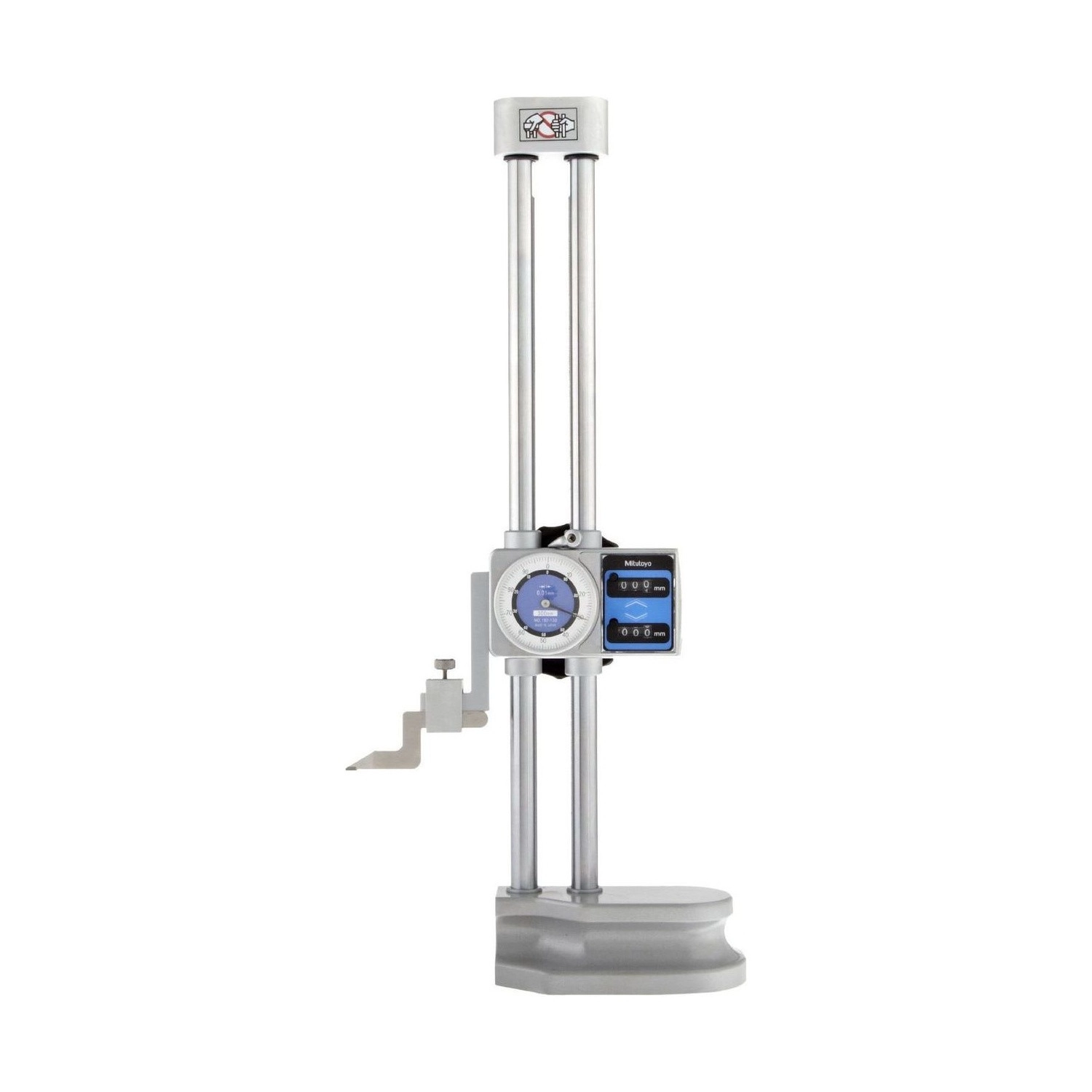

O Traçador de Altura Mitutoyo 192-130 mede de 0 a 300 mm com graduação de 0,01 mm, lendo ao mesmo tempo no relógio e em dois contadores mecânicos, um crescente e outro decrescente.

É o menor dos três da família, e a diferença aparece na balança: 4,2 kg contra 9,8 do modelo de 600 mm. Nessa massa o traçador ainda é levado até a peça e trocado de desempeno sem ajuda, o que faz dele o instrumento de bancada e de sala de inspeção.

É também o mais exato dos três: o erro máximo admissível é de 0,03 mm em toda a faixa, contra 0,05 no de 600 e 0,07 no de 1000 mm. Sem bateria e sem eletrônica, não há o que falhar por falta de energia no meio do turno.

Capacidade 0 a 300 mm · graduação 0,01 mm
EMPE 0,03 mm · o melhor da família
Dois contadores mecânicos · crescente e decrescente
4,2 kg · ainda portátil

Diferenciais

Destaques do produto

O que distingue o 192-130 dentro da série 192.

EMPE de 0,03 mm em toda a faixa, contra 0,05 e 0,07 mm dos modelos maiores.

4,2 kg: vai até a peça em vez de exigir que a peça venha até ele.

Crescente e decrescente ao mesmo tempo nos 300 mm de curso, sem subtrair de cabeça.

Relógio e contadores voltam a zero na posição do riscador, e a leitura vira diferença.

Sem pilha, sem display e sem cabo: o instrumento não tem como ficar sem energia.

Metal duro no riscador: a aresta de traçagem dura muito mais que a de aço.

Especificações

Principais características

O que cada número do 192-130 significa na prática.

0 a 300 mm Capacidade

Cobre a altura da maioria das peças de bancada e de sala de inspeção.
0,01 mm Graduação

É o passo da escala. O que define se a peça passa é o EMPE, não a graduação.
0,03 mm EMPE

Erro máximo admissível em toda a faixa, pela JIS B 7517:2018.
470 mm Altura total

Cabe em bancada comum sem precisar de vão livre extra.
4,2 kg Massa

A massa é o que decide se o instrumento se move ou fica fixo.

Soluções

Quais problemas este produto resolve?

Situações de medição em que o 192-130 é a escolha certa.

Desafio Conta de cabeça na hora de medir para baixo

Medir do topo para baixo obriga a subtrair, e a subtração feita no chão de fábrica é onde o erro entra.

Solução

Os dois contadores mecânicos, um crescente e um decrescente, dão os dois sentidos prontos na mesma leitura.

Desafio Instrumento grande demais para a peça

Um traçador de 1 metro ocupa a bancada e pesa 17 kg para medir peça de 200 mm.

Solução

Os 300 mm e os 4,2 kg do 192-130 dimensionam o instrumento à peça de bancada.

Desafio Tolerância apertada com instrumento folgado

Comparar a tolerância da peça com a graduação do instrumento leva a aprovar peça fora.

Solução

O EMPE declarado de 0,03 mm é o número que se compara com a tolerância, e é o melhor da família.

Desafio Medição parada por bateria

Instrumento digital sem bateria de reposição interrompe a inspeção.

Solução

Sem eletrônica, o 192-130 não depende de energia nenhuma.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: 192
Modelo: Relógio c/ contador Mecânico
Marca: Mitutoyo
Capacidade: 300mm
Resolução / Graduação : 0,01mm
Exatidão: 0,03mm

Detalhes técnicos

Leitura: Relógio analógico mais dois contadores mecânicos, um crescente e um decrescente
Zeragem: Relógio e contadores podem ser zerados em qualquer posição do riscador
Avanço: Volante largo para aproximação rápida do cursor
Riscador: Ponta de metal duro, fornecido como acessório padrão
Altura total: 470 mm
Massa: 4,2 kg
Norma do EMPE: JIS B 7517:2018, revisada com base na ISO/TR 14253-6:2012

Funções

Funções de operação do 192-130

Dois contadores mecânicos

Um contador cresce e o outro decresce ao mesmo tempo. O operador lê o que precisa sem fazer conta de cabeça, que é onde o erro costuma entrar quando se mede para baixo a partir de uma referência.

Zeragem em qualquer ponto

O relógio e os contadores podem ser zerados na posição em que o riscador estiver. Serve para medir diferença de altura entre duas faces sem calcular.

Volante de avanço

O volante largo aproxima o cursor rapidamente; o ajuste fino fica por conta do relógio, que é onde a leitura acontece.

Riscador de metal duro

A ponta de metal duro resiste ao arraste sobre a peça e sobre o desempeno, e mantém a aresta de traçagem por muito mais tempo que o aço comum.

Variações da série

Traçadores com relógio e contador mecânico disponíveis na loja

Código	Capacidade	Resolução	Exatidão (EMPE)
192-130 (este)	0 - 300 mm	0,01 mm	0,03 mm
192-132	0 - 600 mm	0,01 mm	0,05 mm
192-133	0 - 1000 mm	0,01 mm	0,07 mm

Itens inclusos

Traçador de Altura com relógio e contador mecânico
Riscador com ponta de metal duro (07ZA000)
Caixa de fixação do riscador (05GZA300)
Certificado de inspeção de fábrica

Perguntas frequentes

Perguntas e Respostas

O que o 192-130 mede?

O 192-130 mede altura de 0 a 300 mm a partir do desempeno, e também serve para traçar linhas de referência na peça com o riscador de metal duro. A leitura sai ao mesmo tempo do relógio e dos dois contadores mecânicos.

Qual a diferença entre o 192-130 e o 192-132?

A capacidade e o que ela arrasta. O 192-130 mede até 300 mm, pesa 4,2 kg e tem EMPE de 0,03 mm; o 192-132 mede até 600 mm, pesa 9,8 kg e tem EMPE de 0,05 mm. Mais alcance custa massa e exatidão.

O 192-130 precisa de bateria ou de energia?

Não. O 192-130 é totalmente mecânico: a leitura sai do relógio e dos dois contadores, sem eletrônica, sem bateria e sem saída de dados. Se o seu processo precisa enviar a medição para o computador, o modelo é outro, da linha digital da mesma série 192.

O que quer dizer o EMPE de 0,03 mm do 192-130?

EMPE é o erro máximo admissível: o maior desvio que o instrumento pode apresentar e ainda estar conforme. No 192-130 ele é de 0,03 mm em toda a faixa de 0 - 300 mm, segundo a JIS B 7517:2018. É esse número que você compara com a tolerância da peça, não a graduação de 0,01 mm.

Dá para zerar o 192-130 no meio do curso?

Dá, e é justamente o que torna o instrumento rápido: o relógio e os dois contadores podem ser zerados com o riscador em qualquer posição. A partir daí toda leitura é diferença em relação àquele ponto.

O 192-130 precisa de desempeno?

Sim. O traçador mede altura a partir da superfície em que a base está apoiada, então a exatidão de 0,03 mm só se realiza sobre um desempeno em bom estado. Base e desempeno limpos, sem rebarba e sem poeira, são parte da medição.
