Blocos em "V" em Pares com Grampos Série 181 – 181-902-10
Blocos em "V" em Pares com Grampos Série 181 – 181-902-10

Blocos em "V" em Pares com Grampos Série 181 – 181-902-10

SKU: 181-902-10

  Melhor Oferta
de: R$1.026,68 30% Economize R$305,68
por: R$684,95 À vista no PIX com 5% OFF
ou R$721,00 em até 6x de R$120,17 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

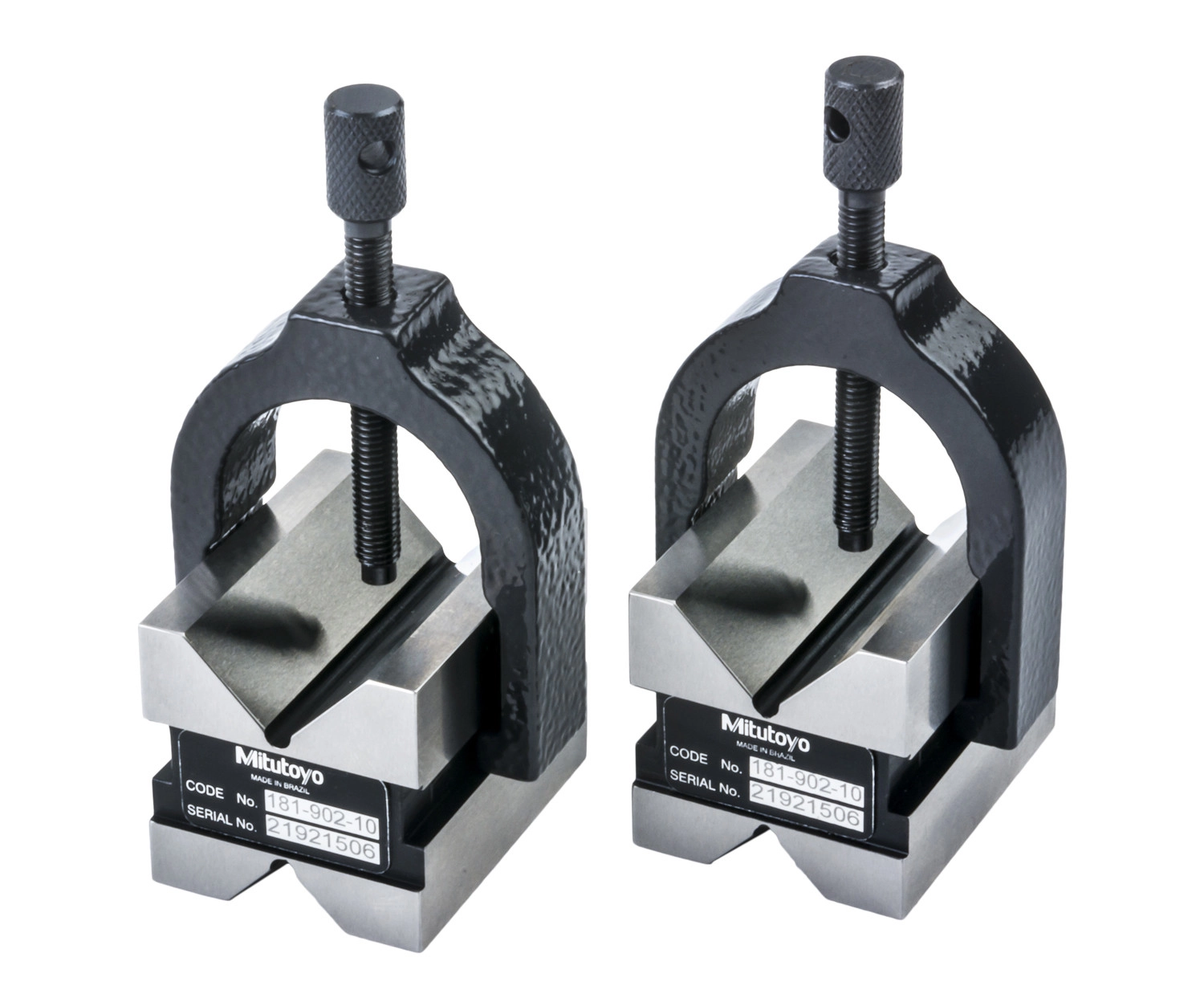

Os Blocos em "V" em Pares com Grampos Mitutoyo 181-902-10, da série 181, fixam peças cilíndricas compridas de até ø25 mm sobre o desempeno, apoiadas em dois blocos iguais.

São de aço temperado com superfícies retificadas e têm entalhe em V de 90° na face de cima e na de baixo. Cada bloco tem garra para prender a peça.

O par é numerado em conjunto: o catálogo não permite usar os blocos avulsos nem misturar com blocos de outro par. Cada bloco mede 41 × 31,8 × 31,8 mm, pelo desenho do catálogo.

Resumo técnico
  • Peça de até ø25 mm · fixada com as garras
  • Entalhe em V de 90° · em cima e embaixo
  • Aço temperado · superfícies retificadas
  • Par numerado · planeza de 2 µm (JIS 10)

Destaques do produto

O que distingue o 181-902-10 dentro da série 181.

Peça cilíndrica comprida

Eixo ou pino apoiado nos dois blocos, sem rolar no desempeno.

Até ø25 mm

Presa contra o V pela garra em U com parafuso.

V de 90° nas duas faces

Abertura de 20,5 mm em cima e de 13,5 mm embaixo.

Aço temperado

Retificado, com planeza de 2 µm ou menos.

Par numerado

Diferença de altura de 9 µm ou menos entre os blocos.

Fabricado no Brasil

Série 181 com a marca Made in Brazil no catálogo.

Principais características

O que cada número do 181-902-10 significa na prática.

  • Até ø25 mm Peça

    Feito para peça cilíndrica comprida, como eixo ou pino, apoiada nos dois blocos ao longo do comprimento; cada bloco é de aço temperado com superfícies retificadas e mede 41 × 31,8 × 31,8 mm (catálogo 2019, pág. E-40).

  • 20,5 e 13,5 mm de abertura Dois V

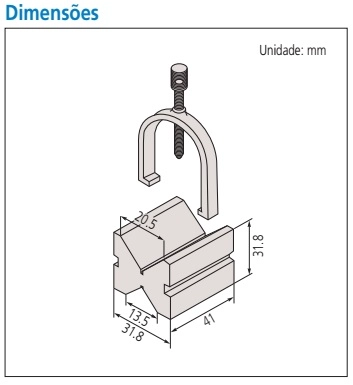

    O entalhe de 90° está nas duas faces: o V de cima abre 20,5 mm e o de baixo, 13,5 mm, pelo desenho do catálogo, o que dá dois tamanhos de apoio no mesmo bloco (catálogo 2019, pág. E-40).

  • Em U, com parafuso Garra

    A garra em U encaixa nos rasgos laterais do bloco, e o parafuso de cabeça serrilhada aperta a peça contra o V: o eixo fica preso enquanto o relógio comparador mede sobre o desempeno (catálogo 2019, pág. E-40, desenho e foto).

  • 2 µm ou menos Planeza

    Na face de apoio e nas faces em V, contra os 10 µm que a JIS B 7540 Classe 1 admite: o limite do bloco é cinco vezes mais apertado que o da norma (catálogo 2016, pág. F-88).

  • 9 µm de diferença de altura Par numerado

    Os dois blocos saem numerados em conjunto e a altura de um para o outro difere no máximo 9 µm (JIS: 10 µm); por isso o catálogo não permite usá-los avulsos nem trocar um bloco com o de outro par (catálogo 2019, pág. E-40; catálogo 2016, pág. F-88).

  • 7,5 µm ou menos Paralelismo

    O cilindro deitado no V fica paralelo à face de apoio e às faces laterais dentro de 7,5 µm (JIS: 10 e 20 µm), e as faces em V têm inclinação de 10 µm ou menos em relação à base (catálogo 2016, pág. F-88).

Quais problemas este produto resolve?

Situações de bancada em que o 181-902-10 é a escolha certa.

Desafio Peça comprida que rola no desempeno

Eixo e pino apoiados direto na superfície se deslocam durante a medição.

Solução

O 181-902-10 apoia a peça em dois V e a prende com as garras.

Desafio Blocos de alturas diferentes

Misturar blocos de pares diferentes inclina a peça.

Solução

O par do 181-902-10 é numerado em conjunto, para os dois blocos trabalharem juntos.

Desafio Referência numa face só

Bloco com V em uma única face limita a montagem.

Solução

O 181-902-10 tem V de 90° na face de cima e na de baixo.

Desafio Eixo que se move durante a medição

Para medir um eixo com relógio sobre o desempeno, ele precisa ficar apoiado e preso.

Solução

Os dois blocos em V do 181-902-10 apoiam o eixo, e as garras o prendem.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Serie: 181
  • Modelo: Em "V" com pares e grampos
  • Marca: Mitutoyo
  • Diâm. máximo da peça: 25mm
  • Notas / Obs.: Com garras
  • Planeza das Faces: 2µm

Detalhes técnicos

Diâmetro máximo da peça
ø25 mm
Entalhe
V de 90°, nas faces superior e inferior
Material
Aço temperado, superfícies retificadas
Fornecimento
Par numerado em conjunto
Dimensões do bloco
41 × 31,8 × 31,8 mm
Planeza da face inferior
2 µm ou menos (JIS B 7540 Classe 1: 10 µm)
Paralelismo face inferior / cilindro no V
7,5 µm ou menos (JIS: 10 µm)
Inclinação das faces em V / face inferior
10 µm ou menos (JIS: 10 µm)
Paralelismo faces laterais / cilindro no V
7,5 µm ou menos (JIS: 20 µm)
Diferença de altura no par
9 µm ou menos (JIS: 10 µm)
Origem
Fabricado no Brasil

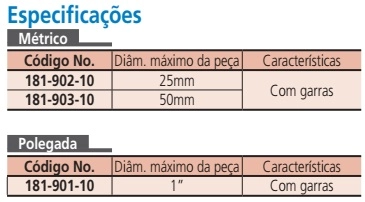

Variações da série

Blocos em V da série 181 disponíveis na loja

Código Diâm. máx. da peça Entalhe Fixação
181-902-10 (este) ø25 mm V de 90° Com garras

Itens inclusos

  • Par de blocos em V 181-902-10, com garras

Perguntas e Respostas

Posso usar um bloco do 181-902-10 sozinho?

Não. O par é numerado em conjunto, e o catálogo não permite o uso avulso nem a troca com blocos de outro par.

Qual o diâmetro máximo de peça no 181-902-10?

25 mm.

De que material são os blocos do 181-902-10?

Aço temperado, com superfícies retificadas.

O 181-902-10 é magnético?

Não. Este par fixa a peça com garras; os blocos magnéticos da série 181 são outros códigos.

Qual o tamanho de cada bloco do 181-902-10?

41 × 31,8 × 31,8 mm, pelo desenho do catálogo.

Qual a exatidão do 181-902-10?

Planeza de 2 µm ou menos na face inferior e nas faces em V; paralelismo de 7,5 µm entre a face inferior e o cilindro apoiado no V; diferença de altura de 9 µm ou menos no par. Os limites da JIS B 7540 Classe 1 são de 10 a 20 µm, segundo o catálogo.
