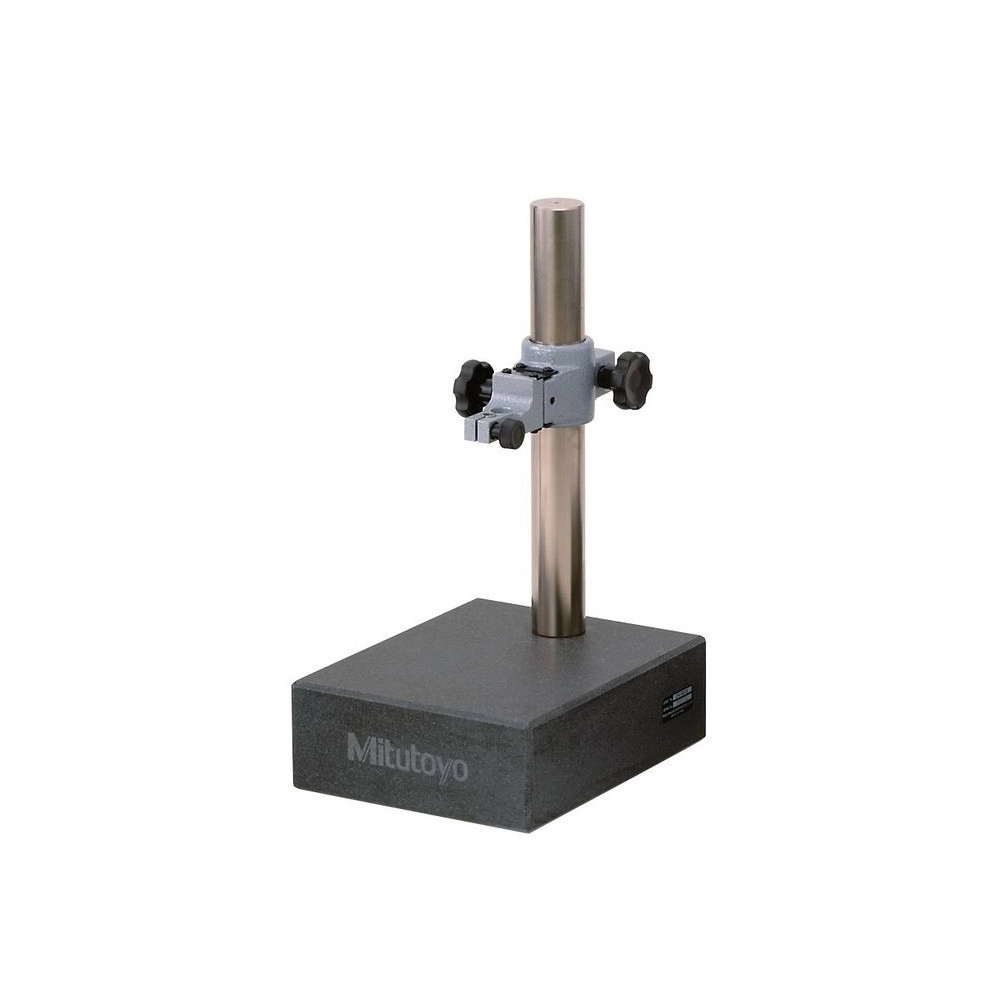

Mesa de Granito com Coluna 260mm – 215-153-10

SKU: 215-153-10

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Na série 215, a Mesa de Granito com Coluna Mitutoyo 215-153-10 fixa o relógio comparador sobre uma base de granito de 200 × 250 × 80 mm, com 0 a 260 mm de curso de fixação na coluna.

A base cresce para 200 × 250 × 80 mm e a coluna para ø40 mm, com curso de 0 a 260 mm e ajuste fino de 1 mm. A planeza da base é de 3,5 µm.

O granito natural da base quase não se deteriora ao longo dos anos: por ter grão fino, não forma rebarba nem acumula material, ao contrário do ferro fundido, e a planeza fica preservada. Entre o furo de fixação e a base, a perpendicularidade é melhor que 0,2 mm/100 mm.

Resumo técnico
  • Base de granito 200 × 250 × 80 mm · planeza 3,5 µm
  • Curso 0 a 260 mm · coluna de ø40 mm
  • Ajuste fino de 1 mm · série 215
  • Fixação ø8 mm e ø0,375" · para o relógio

Destaques do produto

O que distingue o 215-153-10 dentro da série 215.

Coluna de ø40 mm

Mais robusta que a ø30 mm das mesas menores.

Base de 80 mm de espessura

200 × 250 mm de granito.

Base de granito

Material que quase não se deteriora, pelo catálogo.

Grão fino

Não forma rebarba nem acumula material.

Coluna ø40 mm

Altura de 320 mm no desenho do catálogo.

Encaixe do relógio

Furo para ø8 mm e ø0,375".

Principais características

O que cada número do 215-153-10 significa na prática.

  • 200 × 250 × 80 mm Base

    Granito, planeza de 3,5 µm ou melhor.

  • ø40 mm Coluna

    Curso de fixação de 0 a 260 mm, com 320 mm de altura pelo desenho.

  • 3,5 µm ou melhor Planeza

    Na superfície de granito da base, pelo desenho.

  • 1 mm de curso Ajuste fino

    Trecho de ajuste fino para zerar o relógio.

Quais problemas este produto resolve?

Situações de bancada em que o 215-153-10 é a escolha certa.

Desafio Peça que não cabe na base estreita

Peça larga ultrapassa a base de 150 × 200 mm.

Solução

A 215-153-10 tem base de 200 × 250 mm.

Desafio Base fina para instrumento pesado

Uma base de 50 mm de espessura é a das mesas menores da série.

Solução

A 215-153-10 tem base de 80 mm de espessura e coluna de ø40 mm.

Desafio Base que forma rebarba

Base de ferro fundido pode formar rebarba e acúmulo de material, e a planeza se perde.

Solução

A base da série 215 é de granito de grão fino, que não forma rebarba, segundo o catálogo.

Desafio Relógio de aro pequeno

Relógio compacto nem sempre tem fixação compatível com a mesa.

Solução

Pelo catálogo, os relógios compactos de aro ø31 e ø36 mm não montam na série 215.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Serie: 215
  • Modelo: Em Granito
  • Marca: Mitutoyo
  • Capacidade: 0-260mm
  • Ajuste Fino: Sim
  • Diam. De Fixação: Ø8mm, Ø9,53mm (3/8")
  • Planeza das Faces: 3,5µm

Detalhes técnicos

Base de granito (L × P × A)
200 × 250 × 80 mm
Planeza da base
3,5 µm ou melhor
Coluna
ø40 mm
Furo de fixação
ø8 mm e ø0,375"
Perpendicularidade do furo à base
Melhor que 0,2 mm/100 mm
Não serve para
Relógios compactos de aro ø31 e ø36 mm

Variações da série

Mesas de granito com coluna da série 215 disponíveis na loja

Código Curso na coluna Base (mm) Planeza
215-150-10 0 a 110 mm 120 × 180 × 50 mm 3 µm
215-151-10 0 a 250 mm 150 × 200 × 50 mm 3 µm
215-153-10 (este) 0 a 260 mm 200 × 250 × 80 mm 3,5 µm
215-156-10 0 a 275 mm 300 × 250 × 80 mm 3,5 µm

Itens inclusos

  • Mesa de Granito com Coluna 215-153-10

Perguntas e Respostas

Qual a coluna da 215-153-10?

ø40 mm, com curso de fixação de 0 a 260 mm.

Qual a diferença entre a 215-153-10 e a 215-156-10?

A 215-156-10 tem base de 300 × 250 mm, coluna rosqueada de ø50 mm, curso até 275 mm e ajuste fino em todo o curso.

A 215-153-10 aceita sensor linear de 0,1 µm?

Aceita, com uma ressalva do catálogo: nessa resolução, a perpendicularidade do furo em relação à base pode interferir na exatidão, pelo efeito cosseno.

Qual a planeza da base da 215-153-10?

3,5 µm ou melhor, pelo desenho do catálogo.

O relógio comparador acompanha a 215-153-10?

Não. Vendem-se a mesa e a coluna; relógio ou sensor são comprados à parte.
