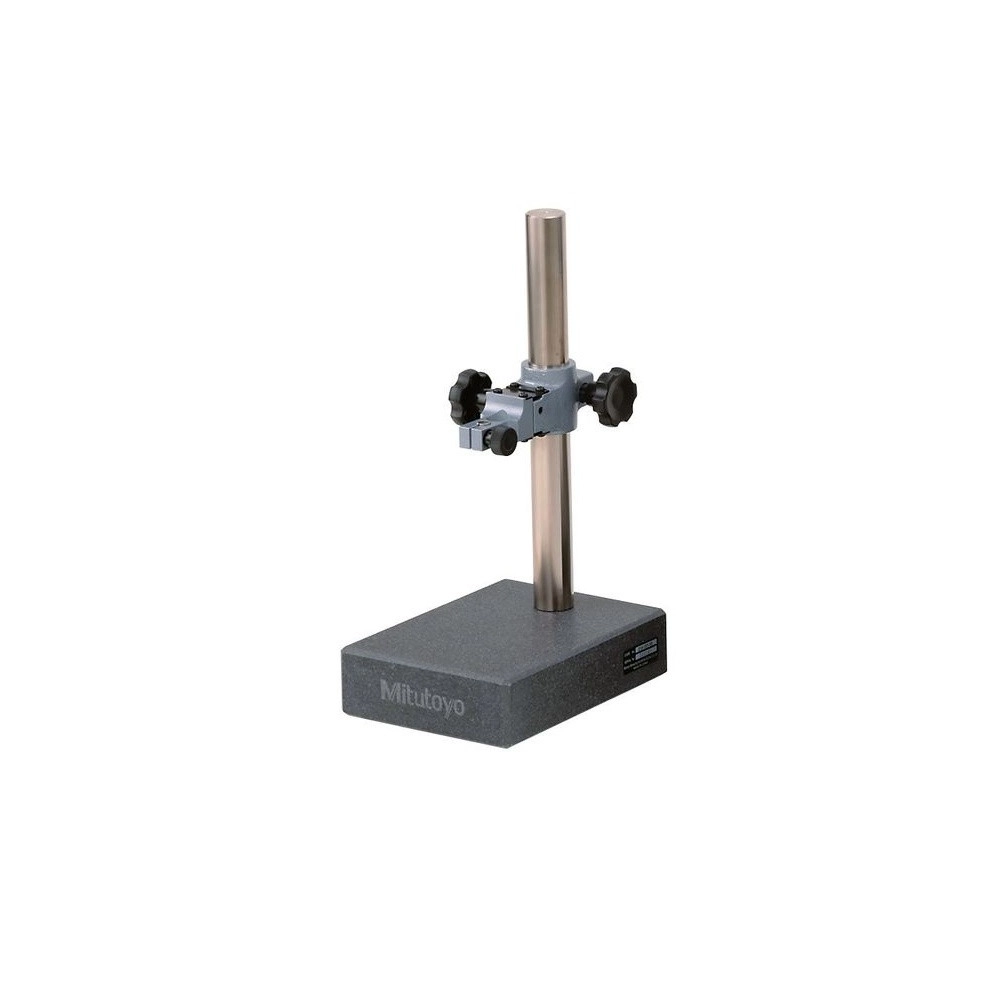

Mesa de Granito com Coluna 250mm – 215-151-10

SKU: 215-151-10

  Melhor Oferta
de: R$8.663,36 15% Economize R$1.299,50
por: R$6.995,67 À vista no PIX com 5% OFF
ou R$7.363,86 em até 6x de R$1.227,31 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Na série 215, é o suporte de bancada para relógio comparador com base de granito de 150 × 200 × 50 mm e curso de fixação de 0 a 250 mm.

Com base de 150 × 200 × 50 mm e curso de 0 a 250 mm, mais que o dobro da 215-150-10, mantém a coluna de ø30 mm, a planeza de 3 µm e o ajuste fino de 1 mm.

A perpendicularidade do furo de fixação em relação à base é melhor que 0,2 mm/100 mm. A base, de granito natural, mantém a planeza porque o grão fino não cria rebarba nem acúmulo de material, defeitos comuns no ferro fundido, e o material quase não se deteriora com o tempo.

Resumo técnico
  • Base 150 × 200 × 50 mm de granito · 3 µm de planeza
  • 0 a 250 mm de curso · coluna de ø30 mm
  • Ajuste fino com 1 mm de curso
  • Furo ø8 mm e ø0,375" · fixação do relógio

Destaques do produto

O que distingue o 215-151-10 dentro da série 215.

Curso de 0 a 250 mm

Mais que o dobro da 215-150-10.

Planeza de 3 µm

Na base de 150 × 200 mm.

Planeza que se mantém

Granito natural de grão fino, sem rebarba.

Durável

A base da 215-151-10 é de granito natural de grão fino, que quase não se deteriora com o tempo, segundo o catálogo, e não forma rebarba como o ferro fundido. A planeza de 3 µm da base de 150 × 200 mm se mantém, e a mesa tem ajuste fino para posicionar o relógio.

300 mm de coluna

Diâmetro de ø30 mm, pelo desenho.

Furo para a haste

Aceita ø8 mm e ø0,375".

Principais características

O que cada número do 215-151-10 significa na prática.

  • 150 × 200 × 50 mm Base

    150 × 200 × 50 mm: 30 mm a mais na largura e 20 mm na profundidade que a 215-150-10, com a mesma altura de 50 mm. As mesas 215-153-10 e 215-156-10 passam a 80 mm de altura (catálogo 2024, pág. 07-101).

  • 0 a 250 mm Curso na coluna

    0 a 250 mm de fixação, mais que o dobro dos 110 mm da 215-150-10, na mesma coluna de ø30 mm. A 215-153-10 vai só 10 mm além, a 260 mm, com coluna de ø40 mm (catálogo 2024, pág. 07-101).

  • Planeza de 3 µm ou melhor Superfície da base

    3 µm ou melhor pelo desenho do catálogo, a mesma planeza da 215-150-10 numa base cerca de 40% maior em área. É a maior base da série 215 com esse valor (catálogo 2024, pág. 07-101).

  • Curso de 1 mm Ajuste fino

    Curso de 1 mm no ajuste fino, igual ao da 215-150-10 e da 215-153-10. A 215-156-10, de coluna rosqueada, é a única com ajuste fino em todo o curso (catálogo 2024, pág. 07-101).

Quais problemas este produto resolve?

Situações de bancada em que o 215-151-10 é a escolha certa.

Desafio Peça mais alta que 110 mm

Acima de 110 mm de altura, a menor mesa da série já não consegue fixar o relógio sobre a peça.

Solução

A 215-151-10 fixa o instrumento até 250 mm de altura, mais que o dobro do curso da menor mesa da série, numa coluna de ø30 mm e 300 mm, pelo desenho do catálogo.

Desafio Trocar de mesa conforme a peça

Peças de alturas diferentes pedem cursos diferentes, e trocar de mesa conforme a peça ocupa a bancada.

Solução

A 215-151-10 cobre de 0 a 250 mm numa base de 150 × 200 mm, com planeza de 3 µm, e a mesma mesa atende a peça baixa e a peça alta, sem troca de equipamento.

Desafio Sensor de alta resolução na mesa

Com sensor de 0,1 µm ou melhor, a perpendicularidade do furo de fixação à base pesa na leitura, pelo efeito cosseno.

Solução

O catálogo avisa sobre esse efeito. Na série 215, a perpendicularidade do furo à base é melhor que 0,2 mm/100 mm, e esse valor entra na avaliação do sensor de alta resolução.

Desafio Comparador compacto sem encaixe

Os relógios compactos, de aro ø31 e ø36 mm, não têm fixação prevista nesta série, e a compra errada só aparece na montagem.

Solução

O catálogo exclui esses relógios compactos da série 215. Os demais montam na 215-151-10 pelo furo de fixação, que aceita hastes de ø8 mm e de ø0,375".

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Serie: 215
  • Modelo: Em Granito
  • Marca: Mitutoyo
  • Capacidade: 0-250mm
  • Ajuste Fino: Sim
  • Diam. De Fixação: Ø8mm, Ø9,53mm (3/8")
  • Planeza das Faces: 3µm

Detalhes técnicos

Base de granito (L × P × A)
150 × 200 × 50 mm
Planeza da base
3 µm ou melhor
Coluna
ø30 mm
Furo de fixação
ø8 mm e ø0,375"
Perpendicularidade do furo à base
Melhor que 0,2 mm/100 mm
Não serve para
Relógios compactos de aro ø31 e ø36 mm

Variações da série

Mesas de granito com coluna da série 215 disponíveis na loja

Código Curso na coluna Base (mm) Planeza
215-150-10 0 a 110 mm 120 × 180 × 50 mm 3 µm
215-151-10 (este) 0 a 250 mm 150 × 200 × 50 mm 3 µm
215-153-10 0 a 260 mm 200 × 250 × 80 mm 3,5 µm
215-156-10 0 a 275 mm 300 × 250 × 80 mm 3,5 µm

Itens inclusos

  • Mesa de Granito com Coluna 215-151-10

Perguntas e Respostas

Qual o curso da 215-151-10?

De 0 a 250 mm na coluna de ø30 mm, com ajuste fino de 1 mm.

Qual a diferença entre a 215-151-10 e a 215-153-10?

A 215-153-10 tem base maior (200 × 250 × 80 mm), coluna de ø40 mm e curso de 0 a 260 mm.

Dá para montar sensor de alta resolução na 215-151-10?

Dá, com atenção: para sensor de 0,1 µm ou melhor, o catálogo avisa que a perpendicularidade do furo à base pode afetar a exatidão (efeito cosseno).

Qual a planeza da base da 215-151-10?

3 µm ou melhor, a mesma da 215-150-10.

A 215-151-10 vem com relógio?

Não. O item vendido é a mesa com a coluna; o relógio ou o sensor é à parte.
