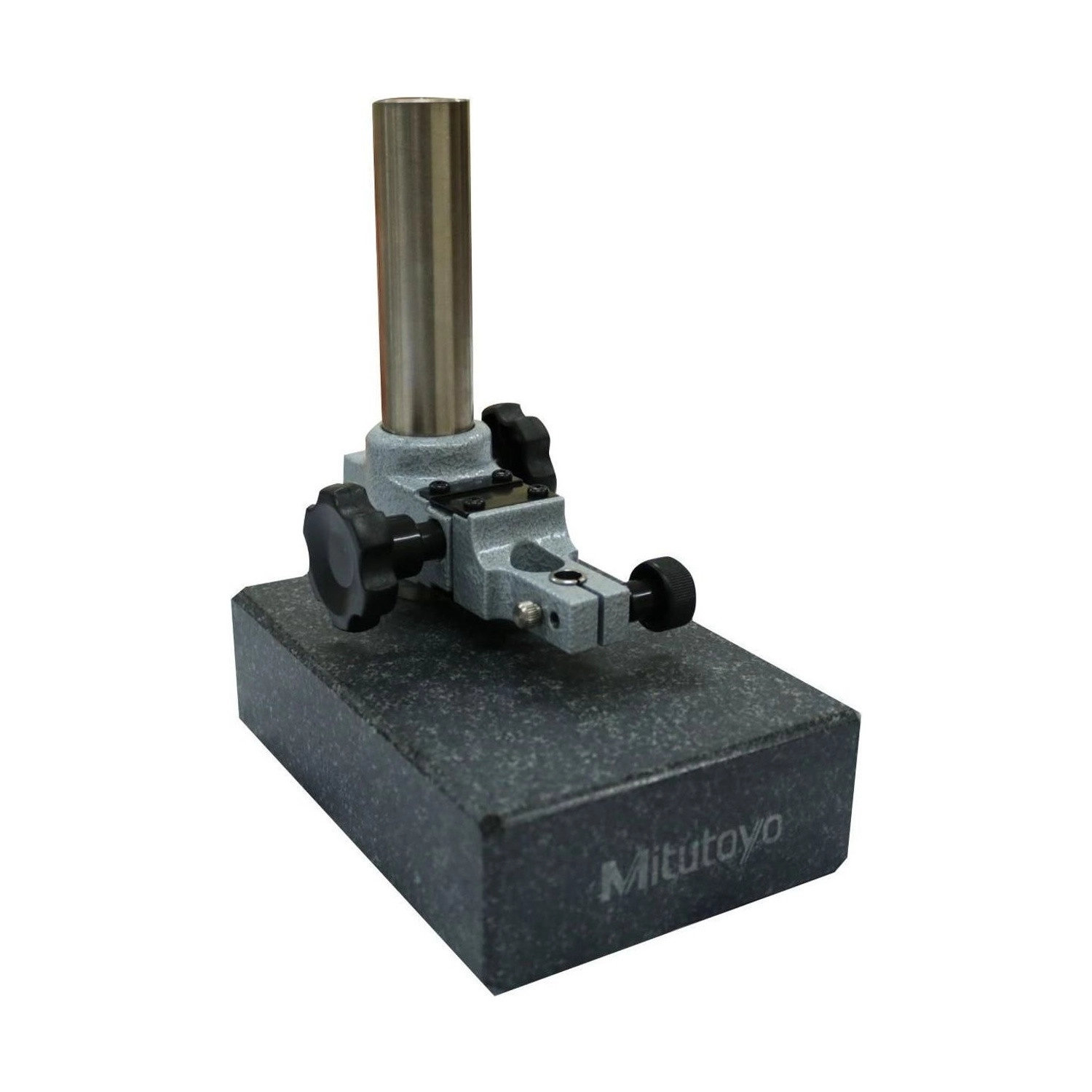

Mesa de Granito com Coluna 110mm – 215-150-10

SKU: 215-150-10

  Melhor Oferta
R$9.312,54 À vista no PIX com 5% OFF
ou R$9.802,67 em até 6x de R$1.633,78 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Na série 215, a Mesa de Granito com Coluna Mitutoyo 215-150-10 fixa o relógio comparador sobre uma base de granito de 120 × 180 × 50 mm, com 0 a 110 mm de curso de fixação na coluna.

É a menor da série: base de granito de 120 × 180 × 50 mm, coluna de ø30 mm e curso de fixação de 0 a 110 mm, com ajuste fino de 1 mm.

A base é de granito natural, que quase não se deteriora com o tempo; o grão fino não forma rebarba nem acúmulo de material, como acontece no ferro fundido, e a planeza se mantém. A perpendicularidade do furo de fixação em relação à base é melhor que 0,2 mm/100 mm.

Resumo técnico
  • Granito 120 × 180 × 50 mm · planeza de 3 µm
  • Coluna de ø30 mm · curso de 0 a 110 mm
  • Série 215 · ajuste fino de 1 mm
  • Relógio fixado em ø8 mm e ø0,375"

Destaques do produto

O que distingue o 215-150-10 dentro da série 215.

A menor da série

Base de 120 × 180 mm, para bancada estreita.

Curso de 0 a 110 mm

Para peça baixa sob o relógio.

Granito natural

Quase não se deteriora com o tempo, segundo o catálogo.

Sem rebarba

O grão fino não forma rebarba como o ferro fundido.

Coluna de ø30 mm

Com 160 mm de altura, pelo desenho.

Furo de fixação

ø8 mm e ø0,375".

Principais características

O que cada número do 215-150-10 significa na prática.

  • 120 × 180 × 50 mm Base

    120 × 180 × 50 mm, a menor base da série 215. A seguinte, a 215-151-10, tem 150 × 200 mm, e a maior, a 215-156-10, 300 × 250 × 80 mm (catálogo 2024, pág. 07-101).

  • 0 a 110 mm Curso na coluna

    0 a 110 mm é a faixa em que o relógio pode ser preso ao longo da coluna, de ø30 mm. É o menor curso da série 215, menos da metade dos 250 mm da 215-151-10 (catálogo 2024, pág. 07-101).

  • 3 µm ou melhor Planeza da base

    3 µm ou melhor na superfície de granito, a mesma planeza da 215-151-10. Nas mesas maiores, 215-153-10 e 215-156-10, o desenho do catálogo dá 3,5 µm (catálogo 2024, pág. 07-101).

  • 1 mm Ajuste fino

    1 mm de curso no ajuste fino, como nas 215-151-10 e 215-153-10. Só a maior da série, a 215-156-10, tem ajuste fino em todo o curso da coluna (catálogo 2024, pág. 07-101).

Quais problemas este produto resolve?

Situações de bancada em que o 215-150-10 é a escolha certa.

Desafio Pouco espaço na bancada

Uma mesa grande ocupa espaço que a peça pequena não precisa.

Solução

A 215-150-10 tem a menor base da série, 120 × 180 mm.

Desafio Relógio montado alto demais

Numa coluna longa, o relógio fica afastado da base quando a peça é baixa.

Solução

A 215-150-10 tem coluna curta, de 160 mm pelo desenho, para peças até 110 mm.

Desafio Planeza que se perde com o uso

Base de ferro fundido acumula material e forma rebarba, e a superfície deixa de ser plana.

Solução

Na série 215 a base é de granito de grão fino, sem rebarba, segundo o catálogo.

Desafio Relógio compacto na mesa

Nem todo relógio comparador monta nestas mesas.

Solução

O catálogo avisa que os relógios compactos, de aro ø31 e ø36 mm, não servem na série 215.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Serie: 215
  • Modelo: Em Granito
  • Marca: Mitutoyo
  • Capacidade: 0-110mm
  • Ajuste Fino: Sim
  • Diam. De Fixação: Ø8mm, Ø9,53mm (3/8")
  • Planeza das Faces: 3µm

Detalhes técnicos

Base de granito (L × P × A)
120 × 180 × 50 mm
Planeza da base
3 µm ou melhor
Coluna
ø30 mm
Furo de fixação
ø8 mm e ø0,375"
Perpendicularidade do furo à base
Melhor que 0,2 mm/100 mm
Não serve para
Relógios compactos de aro ø31 e ø36 mm

Variações da série

Mesas de granito com coluna da série 215 disponíveis na loja

Código Curso na coluna Base (mm) Planeza
215-150-10 (este) 0 a 110 mm 120 × 180 × 50 mm 3 µm
215-151-10 0 a 250 mm 150 × 200 × 50 mm 3 µm
215-153-10 0 a 260 mm 200 × 250 × 80 mm 3,5 µm
215-156-10 0 a 275 mm 300 × 250 × 80 mm 3,5 µm

Itens inclusos

  • Mesa de Granito com Coluna 215-150-10

Perguntas e Respostas

Qual a altura máxima de peça na 215-150-10?

O curso de fixação na coluna vai de 0 a 110 mm.

Qual a próxima mesa acima da 215-150-10?

A 215-151-10, com base de 150 × 200 mm e curso de 0 a 250 mm.

Posso usar sensor linear de alta resolução na 215-150-10?

Pode, com cuidado: com sensor de 0,1 µm ou melhor, a perpendicularidade do furo em relação à base pode afetar a exatidão (efeito cosseno), segundo o catálogo.

Qual a planeza da base da 215-150-10?

3 µm ou melhor, pelo desenho do catálogo.

A 215-150-10 vem com relógio?

Não. O item vendido é a mesa com a coluna; o relógio ou o sensor é à parte.
