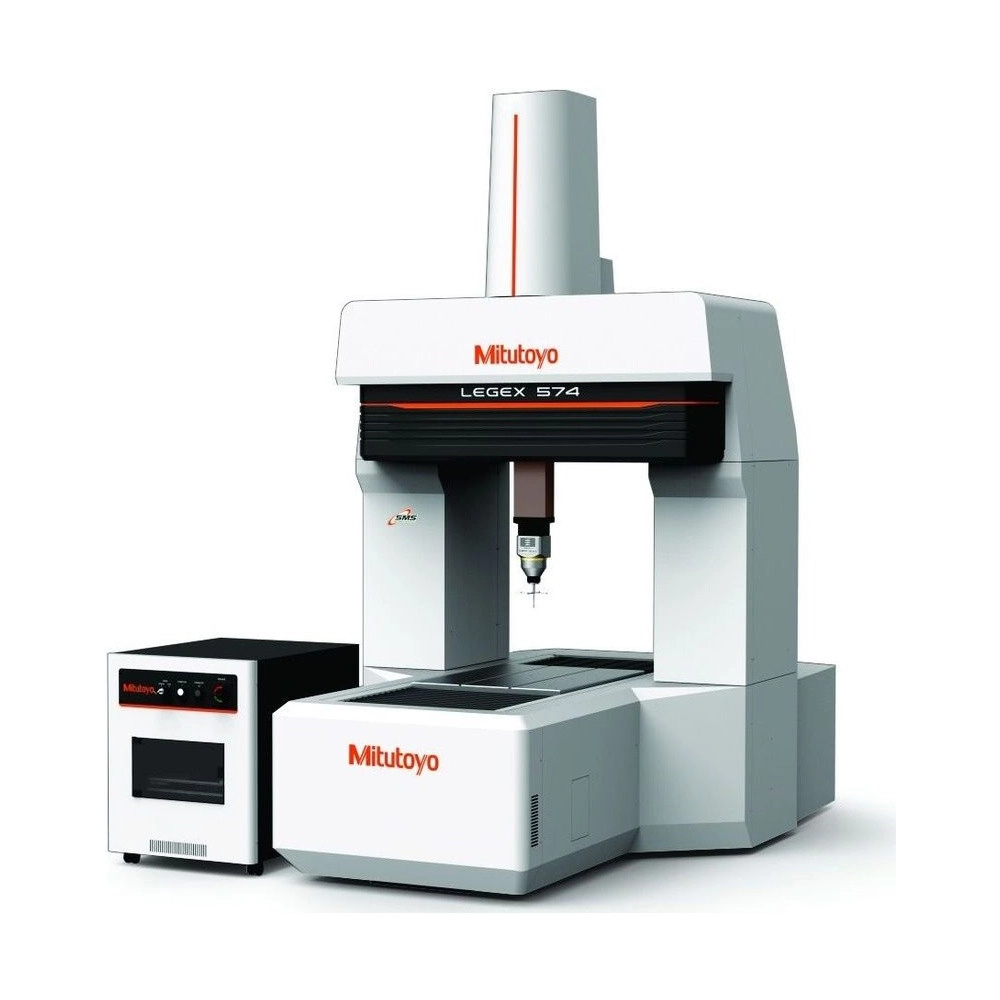

A Máquina de Medir por Coordenadas CNC LEGEX 574 Mitutoyo (LEGEX-574 ultra exatidão) é a menor LEGEX: curso de 500 × 700 × 450 mm para peças de até 250 kg, com E0,MPE de (0,28+L/1000) µm, o que a Mitutoyo chama de exatidão de classe mundial.
A base é de ferro fundido dúctil FCD600, em estrutura selada otimizada por análise FEM, com o trilho guia do eixo Y integrado a ela e plasma cerâmico nas guias dos três eixos. A estrutura de ponte fixa, com X e Y independentes, praticamente elimina os erros de arfagem e guinada.
Contra a vibração, usa isoladores de mola amortecidos a ar, com autonivelamento, e um mecanismo flutuante entre cada fuso de esferas e o bloco guia. Aceita as sondas MPP-310Q, SP80 e SP25M, além de sondas de visão e laser.
O que distingue a LEGEX-574 ultra exatidão entre as máquinas de medir por coordenadas CNC.
Com MPP-310Q, de 19 a 21 °C.
Sem arfagem nem guinada.
Base de ferro dúctil selada.
Vidro quase sem dilatação.
Com autonivelamento.
Altura máxima de 700 mm.
O que cada dado da LEGEX-574 ultra exatidão significa na prática.
Mesa de 550 × 750 mm.
De 19 a 21 °C.
Escala de vidro.
Máxima.
Altura até 700 mm.
Situações de medição em que a LEGEX-574 ultra exatidão é a escolha certa.
Peças-padrão e peças críticas pedem uma exatidão acima da de uma CMM de produção.
A LEGEX 574 tem E0,MPE de (0,28+L/1000) µm com a MPP-310Q, que a Mitutoyo chama de exatidão de classe mundial.
CMM de ponte móvel com uma só unidade de acionamento sob a coluna tendem a arfar ao deslizar.
A LEGEX 574 usa ponte fixa, com X e Y independentes, o que praticamente elimina os erros de arfagem e guinada.
A vibração que vem do chão atravessa a estrutura e aparece na medição.
Os isoladores de mola amortecidos a ar da LEGEX 574, com autonivelamento, praticamente eliminam essa vibração.
CMM de altíssima exatidão costumam exigir controle de temperatura muito rigoroso.
A LEGEX 574 tem sensores em cada eixo e na peça e compensa o tamanho da peça para 20 °C, de 18 a 22 °C.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Colocar a peça na mesa de 550 × 750 mm, de até 250 kg.
Deixar a peça no ambiente: os sensores de cada eixo e da peça compensam para 20 °C.
Rodar o programa CNC com a MPP-310Q, a até 200 mm/s.
Ver os resultados no MeasurLink e o estado da máquina no Status Monitor.
Qual o curso de medição da LEGEX 574 (LEGEX-574 ultra exatidão)?
X 500 mm, Y 700 mm e Z 450 mm, sobre mesa de 550 × 750 mm com camada cerâmica (polida sob pedido).
Qual a exatidão da LEGEX 574 (LEGEX-574 ultra exatidão)?
Com a MPP-310Q, E0,MPE de (0,28+L/1000) µm de 19 a 21 °C e (0,30+L/1000) µm de 18 a 22 °C. Com a SP25M, (0,38+L/1000) e (0,40+L/1000) µm. L em mm.
Que ambiente a LEGEX 574 (LEGEX-574 ultra exatidão) pede?
De 19 a 21 °C ou de 18 a 22 °C, conforme a exatidão escolhida, com variação de até 0,5 °C por hora e gradiente de 1,0 °C por metro.
De que é feita a base da LEGEX 574 (LEGEX-574 ultra exatidão)?
De ferro fundido dúctil de grafita esferoidal FCD600, fundido sem bolhas nem furos de 0,1 mm ou mais, em estrutura selada otimizada por análise FEM.
O que a instalação da LEGEX 574 (LEGEX-574 ultra exatidão) exige?
Ar a 0,5 MPa, com consumo de 120 L/min (fonte de 160 L/min ou mais). A unidade mede 1470 × 2430 × 2630 mm (L × P × A) e pesa 3500 kg com a plataforma e o controlador.
A LEGEX 574 (LEGEX-574 ultra exatidão) pode mudar de lugar?
Ela tem um sistema de partida que bloqueia a operação se detectar vibração inesperada ou mudança de lugar. Antes de mover a máquina depois da instalação, é preciso falar com a Mitutoyo.
