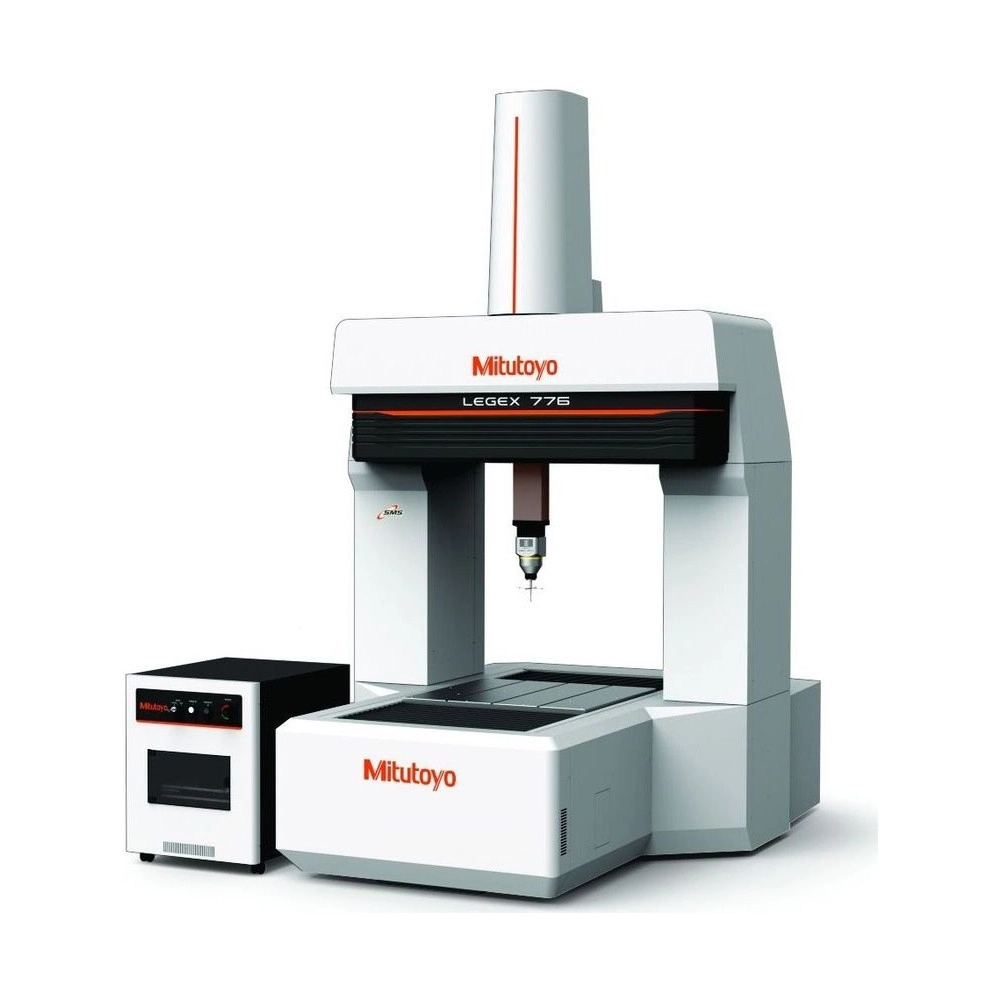

A Máquina de Medir por Coordenadas CNC LEGEX 776 Mitutoyo (LEGEX-776 ultra exatidão) tem curso de 700 × 700 × 600 mm e aceita peças de até 850 mm de altura e 500 kg, com a mesma exatidão de (0,28+L/1000) µm de toda a série.
Cada eixo tem escala de vidro cristalizado de 0,01 µm, com expansão de apenas 0,01×10⁻⁶/K e uma montagem que reduz o erro de histerese a um quinto. Sensores em cada eixo e na peça compensam a medição para 20 °C de 18 a 22 °C, e o acionamento pelo centro de gravidade reduz a deflexão na aceleração.
Com a mesa giratória MRT240 como quarto eixo, faz scanning sincronizado com a rotação, útil em engrenagens. O Status Monitor mostra pela rede como a máquina está, e o MeasurLink acompanha a qualidade dos resultados.
O que distingue a LEGEX-776 ultra exatidão entre as máquinas de medir por coordenadas CNC.
Altura máxima de 850 mm.
Acionamento sem deflexão.
Nas guias dos três eixos.
Isola a vibração do motor.
Compensação em cada eixo e na peça.
Com MPP-310Q, de 19 a 21 °C.
O que cada dado da LEGEX-776 ultra exatidão significa na prática.
Mesa de 750 × 750 mm.
De 19 a 21 °C.
Escala de vidro.
Máxima.
Altura até 850 mm.
Situações de medição em que a LEGEX-776 ultra exatidão é a escolha certa.
Na aceleração e na desaceleração, o servomotor transmite vibração ao carro.
Na LEGEX 776, um mecanismo flutuante acopla cada fuso de esferas ao bloco guia e isola essa vibração.
Para escanear forma com exatidão, a vibração do curso precisa sumir depressa.
A estrutura da LEGEX 776 atenua rapidamente a vibração do curso, e a MPP-310Q faz o scanning com baixa força de medição.
Medir dentes ao redor da peça pede reposicionamento a cada face.
A mesa giratória MRT240 funciona como quarto eixo da LEGEX 776 e faz scanning sincronizado com a rotação.
Peças-padrão e peças críticas pedem uma exatidão acima da de uma CMM de produção.
A LEGEX 776 tem E0,MPE de (0,28+L/1000) µm com a MPP-310Q, que a Mitutoyo chama de exatidão de classe mundial.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Colocar a peça na mesa de 750 × 750 mm, de até 500 kg.
Rodar o programa CNC com a MPP-310Q, a até 200 mm/s.
Usar a MRT240 como quarto eixo, com scanning sincronizado.
Ver os resultados no MeasurLink e o estado da máquina no Status Monitor.
Qual o curso de medição da LEGEX 776 (LEGEX-776 ultra exatidão)?
X 700 mm, Y 700 mm e Z 600 mm, sobre mesa de 750 × 750 mm com camada cerâmica (polida sob pedido).
Qual a exatidão da LEGEX 776 (LEGEX-776 ultra exatidão)?
Com a MPP-310Q, E0,MPE de (0,28+L/1000) µm de 19 a 21 °C e (0,30+L/1000) µm de 18 a 22 °C. Com a SP25M, (0,38+L/1000) e (0,40+L/1000) µm. L em mm.
Que sondas a LEGEX 776 (LEGEX-776 ultra exatidão) aceita?
MPP-310Q, SP80, SP25M e TP7M no cabeçote PH10MQ, além da sonda de visão QVP e das sondas laser SurfaceMeasure 403, 1110 e 201FS.
A LEGEX 776 (LEGEX-776 ultra exatidão) trabalha com mesa giratória?
Sim. A MRT240 funciona como quarto eixo: resolução de 0,00005°, carga de até 40 kg, mesa de 240 mm e desvios radial e axial de 0,4 µm.
O que a instalação da LEGEX 776 (LEGEX-776 ultra exatidão) exige?
Ar a 0,5 MPa, com consumo de 120 L/min (fonte de 160 L/min ou mais). A unidade mede 1670 × 2430 × 2930 mm (L × P × A) e pesa 5100 kg com a plataforma e o controlador.
A LEGEX 776 (LEGEX-776 ultra exatidão) pode mudar de lugar?
Ela tem um sistema de partida que bloqueia a operação se detectar vibração inesperada ou mudança de lugar. Antes de mover a máquina depois da instalação, é preciso falar com a Mitutoyo.
