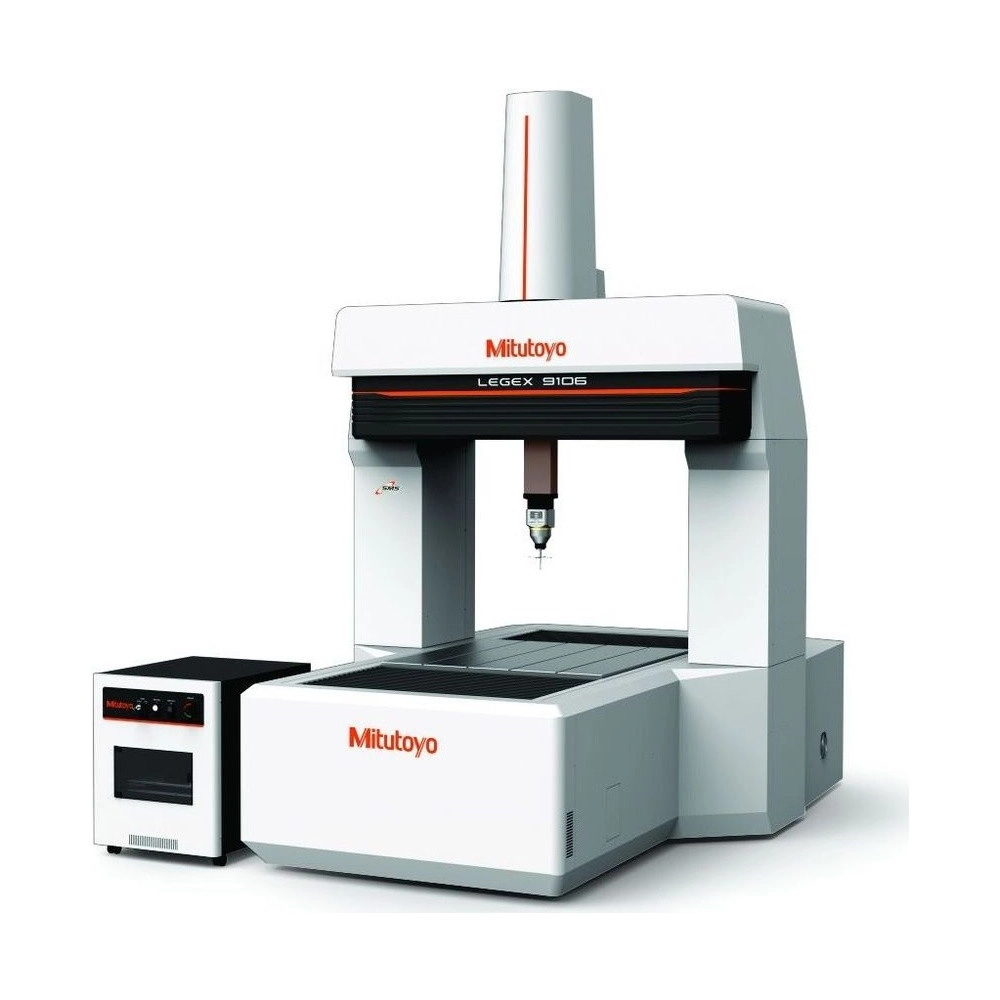

A Máquina de Medir por Coordenadas CNC LEGEX 9106 Mitutoyo (LEGEX-9106 ultra exatidão) é a maior LEGEX da loja: curso de 900 × 1000 × 600 mm, mesa de 950 × 1050 mm e peças de até 800 kg, mantendo o E0,MPE de (0,28+L/1000) µm.
Cada eixo tem escala de vidro cristalizado de 0,01 µm, com expansão de apenas 0,01×10⁻⁶/K e uma montagem que reduz o erro de histerese a um quinto. Sensores em cada eixo e na peça compensam a medição para 20 °C de 18 a 22 °C, e o acionamento pelo centro de gravidade reduz a deflexão na aceleração.
Contra a vibração, usa isoladores de mola amortecidos a ar, com autonivelamento, e um mecanismo flutuante entre cada fuso de esferas e o bloco guia. Aceita as sondas MPP-310Q, SP80 e SP25M, além de sondas de visão e laser.
O que distingue a LEGEX-9106 ultra exatidão entre as máquinas de medir por coordenadas CNC.
Altura máxima de 850 mm.
Vidro quase sem dilatação.
Mesa giratória como 4º eixo.
Com autonivelamento.
Sem arfagem nem guinada.
Compensação em cada eixo e na peça.
O que cada dado da LEGEX-9106 ultra exatidão significa na prática.
Mesa de 950 × 1050 mm.
De 19 a 21 °C.
Escala de vidro.
Máxima.
Altura até 850 mm.
Situações de medição em que a LEGEX-9106 ultra exatidão é a escolha certa.
Peças-padrão e peças críticas pedem uma exatidão acima da de uma CMM de produção.
A LEGEX 9106 tem E0,MPE de (0,28+L/1000) µm com a MPP-310Q, que a Mitutoyo chama de exatidão de classe mundial.
CMM de altíssima exatidão costumam exigir controle de temperatura muito rigoroso.
A LEGEX 9106 tem sensores em cada eixo e na peça e compensa o tamanho da peça para 20 °C, de 18 a 22 °C.
Medir dentes ao redor da peça pede reposicionamento a cada face.
A mesa giratória MRT240 funciona como quarto eixo da LEGEX 9106 e faz scanning sincronizado com a rotação.
Sem acompanhar os resultados, a tendência só aparece no fim do lote.
O MeasurLink mostra a qualidade dos resultados da LEGEX 9106, e o Status Monitor mostra pela rede como a máquina está.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Deixar a peça no ambiente: os sensores de cada eixo e da peça compensam para 20 °C.
Colocar a peça na mesa de 950 × 1050 mm, de até 800 kg.
Rodar o programa CNC com a MPP-310Q, a até 200 mm/s.
Usar a MRT240 como quarto eixo, com scanning sincronizado.
Qual o curso de medição da LEGEX 9106 (LEGEX-9106 ultra exatidão)?
X 900 mm, Y 1000 mm e Z 600 mm, sobre mesa de 950 × 1050 mm com camada cerâmica (polida sob pedido).
Qual a exatidão da LEGEX 9106 (LEGEX-9106 ultra exatidão)?
Com a MPP-310Q, E0,MPE de (0,28+L/1000) µm de 19 a 21 °C e (0,30+L/1000) µm de 18 a 22 °C. Com a SP25M, (0,38+L/1000) e (0,40+L/1000) µm. L em mm.
Que ambiente a LEGEX 9106 (LEGEX-9106 ultra exatidão) pede?
De 19 a 21 °C ou de 18 a 22 °C, conforme a exatidão escolhida, com variação de até 0,5 °C por hora e gradiente de 1,0 °C por metro.
Que sondas a LEGEX 9106 (LEGEX-9106 ultra exatidão) aceita?
MPP-310Q, SP80, SP25M e TP7M no cabeçote PH10MQ, além da sonda de visão QVP e das sondas laser SurfaceMeasure 403, 1110 e 201FS.
O que a instalação da LEGEX 9106 (LEGEX-9106 ultra exatidão) exige?
Ar a 0,5 MPa, com consumo de 120 L/min (fonte de 160 L/min ou mais). A unidade mede 1870 × 3030 × 3050 mm (L × P × A) e pesa 6500 kg com a plataforma e o controlador.
De que é feita a base da LEGEX 9106 (LEGEX-9106 ultra exatidão)?
De ferro fundido dúctil de grafita esferoidal FCD600, fundido sem bolhas nem furos de 0,1 mm ou mais, em estrutura selada otimizada por análise FEM.
