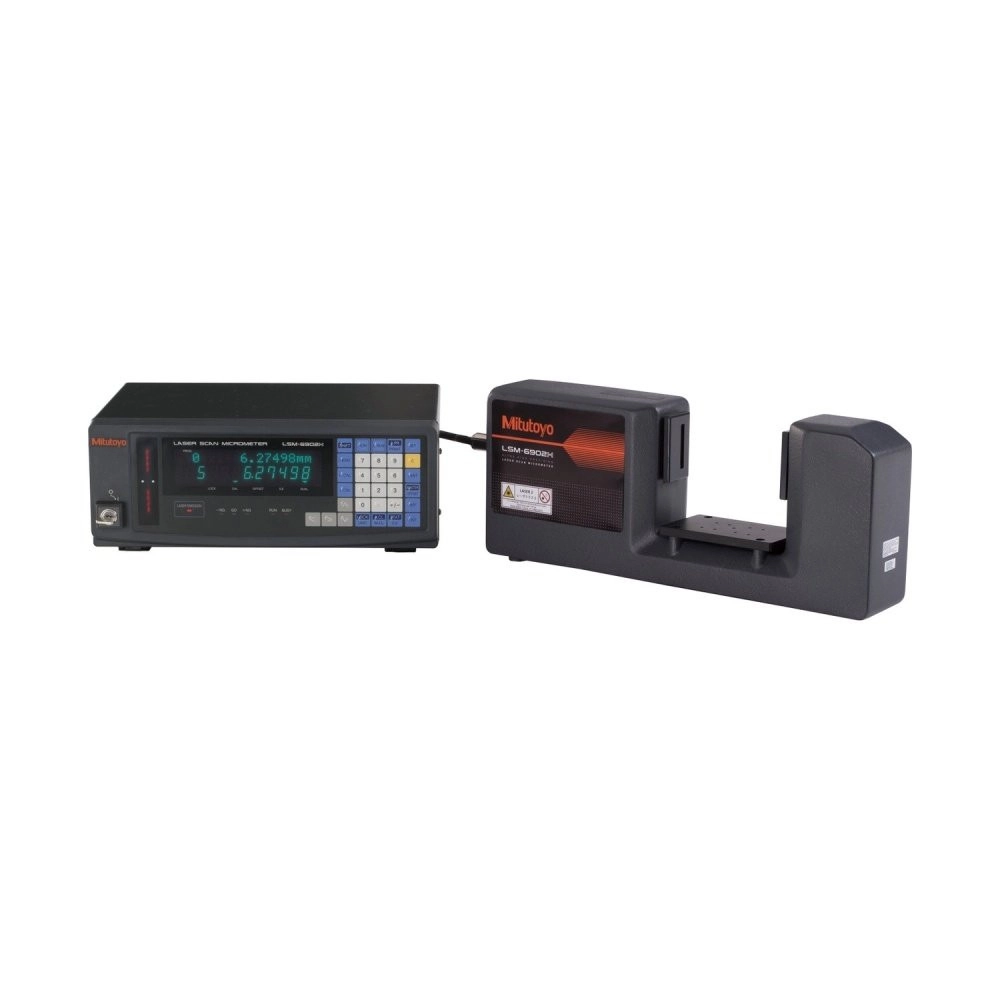

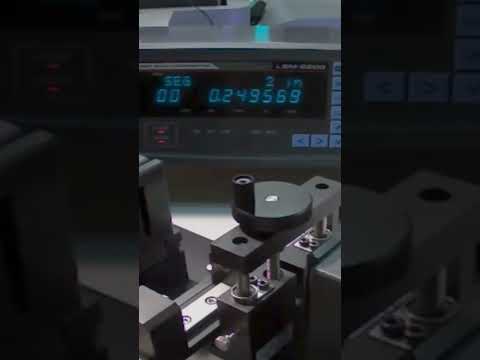

O Micrômetro a Laser Mitutoyo LSM-6902H (544-498-1D), da série 544, mede diâmetro externo sem contato, de ø0,1 a 25 mm. No catálogo Mitutoyo, o código 544-498-1 é o conjunto da unidade de medição LSM-6902H com a unidade de visualização LSM-6900; o sufixo D indica o cabo de alimentação padrão CEE.
É o modelo de alta exatidão da faixa de 25 mm: linearidade de ±0,5 µm em toda a faixa e de ±(0,3 + 0,1ΔD) µm em faixa estreita, repetibilidade de ±0,03 µm em ø10 mm e de ±0,045 µm em ø25 mm, e resolução selecionável de 0,01 a 10 µm. O catálogo o indica para medir o diâmetro externo de pinos padrão.
O laser visível de 650 nm varre a peça 3.200 vezes por segundo, a 226 m/s. A unidade de visualização tem saída RS-232C e I/O analógica de série, e aceita como opcionais a unidade de saída Digimatic, uma segunda I/O analógica e a interface BCD.
O que distingue o 544-498-1D entre os micrômetros a laser da série 544.
Nenhuma força de medição sobre a peça.
Em toda a faixa, de 0,1 a 25 mm.
Em ø10 mm; ±0,045 µm em ø25 mm.
A aplicação que o catálogo destaca.
Julgamento de tolerância, médias e estatística.
Saídas de série na unidade de visualização.
O que cada número do 544-498-1D significa na prática.
Zona de medição de ±1,5 × 25 mm.
Em faixa estreita, ±(0,3 + 0,1ΔD) µm, sendo ΔD a diferença de diâmetro entre o padrão e a peça, em mm.
Em ø10 mm; ±0,045 µm em ø25 mm, pelo critério ±2σ.
Efeito da posição da peça no eixo óptico ou na direção de varredura.
Selecionável.
Laser visível de 650 nm, a 226 m/s.
Situações de medição em que o 544-498-1D é a escolha certa.
Pino padrão e peça polida não podem receber força de medição nem risco.
O LSM-6902H mede pelo feixe de laser, sem tocar a peça.
A tolerância de um pino padrão pede exatidão abaixo do mícron.
Linearidade de ±0,5 µm e, em faixa estreita, de ±(0,3 + 0,1ΔD) µm.
Pequenos deslocamentos da peça no campo de medição mudam a leitura.
O erro posicional declarado é de ±0,5 µm, dentro da zona de ±1,5 × 25 mm.
Comparar cada leitura com a tolerância à mão é lento.
A LSM-6900 julga por valor nominal e limites, ou em até 7 classes.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Mede de 1 a 7 segmentos (1 a 3 em objeto transparente) ou de 1 a 255 arestas.
Média aritmética de 2 a 2.048 varreduras e média móvel de 32 a 2.048.
Por valor nominal com limites inferior e superior, ou em até 7 classes de tolerância.
Espera, medição única e medição contínua.
Ajuste nominal, ajuste por amostra, supressão de dígitos, objeto transparente, medição automática por aresta, estatística, detecção automática da peça e compensação de zero.
O 544-498-1D vem com a unidade de visualização?
No catálogo Mitutoyo, 544-498-1 é o código do conjunto: unidade de medição LSM-6902H e unidade de visualização LSM-6900. O cabo de sinal de 5 m (02AGN770A) acompanha a unidade de medição.
Qual a exatidão do 544-498-1D?
Linearidade de ±0,5 µm em toda a faixa, a 20 °C, e de ±(0,3 + 0,1ΔD) µm em faixa estreita, onde ΔD é a diferença de diâmetro entre o padrão e a peça, em mm. O erro posicional é de ±0,5 µm.
Qual a diferença entre o 544-498-1D e o 544-498A?
Os dois medem de ø0,1 a 25 mm. O 544-498A é o conjunto LSM-902/6900; o 544-498-1D é o conjunto LSM-6902H/6900, que varre a 226 m/s e declara repetibilidade de ±0,03 µm em ø10 mm.
Que saídas de dados o 544-498-1D tem?
RS-232C e I/O analógica de série, na unidade LSM-6900. Como opcionais: unidade de saída Digimatic (2 canais), segunda I/O analógica e interface BCD.
Dá para ligar duas unidades de medição no 544-498-1D?
Não. O catálogo informa que a unidade de conexão dupla não pode ser usada com o LSM-6902H.
Em que ambiente o 544-498-1D trabalha e como calibrar?
De 0 a 40 °C, com umidade de 35 a 85% sem condensação. Para calibração, o kit opcional 02AGD180 traz padrões de ø1,0 e ø25,0 mm.
