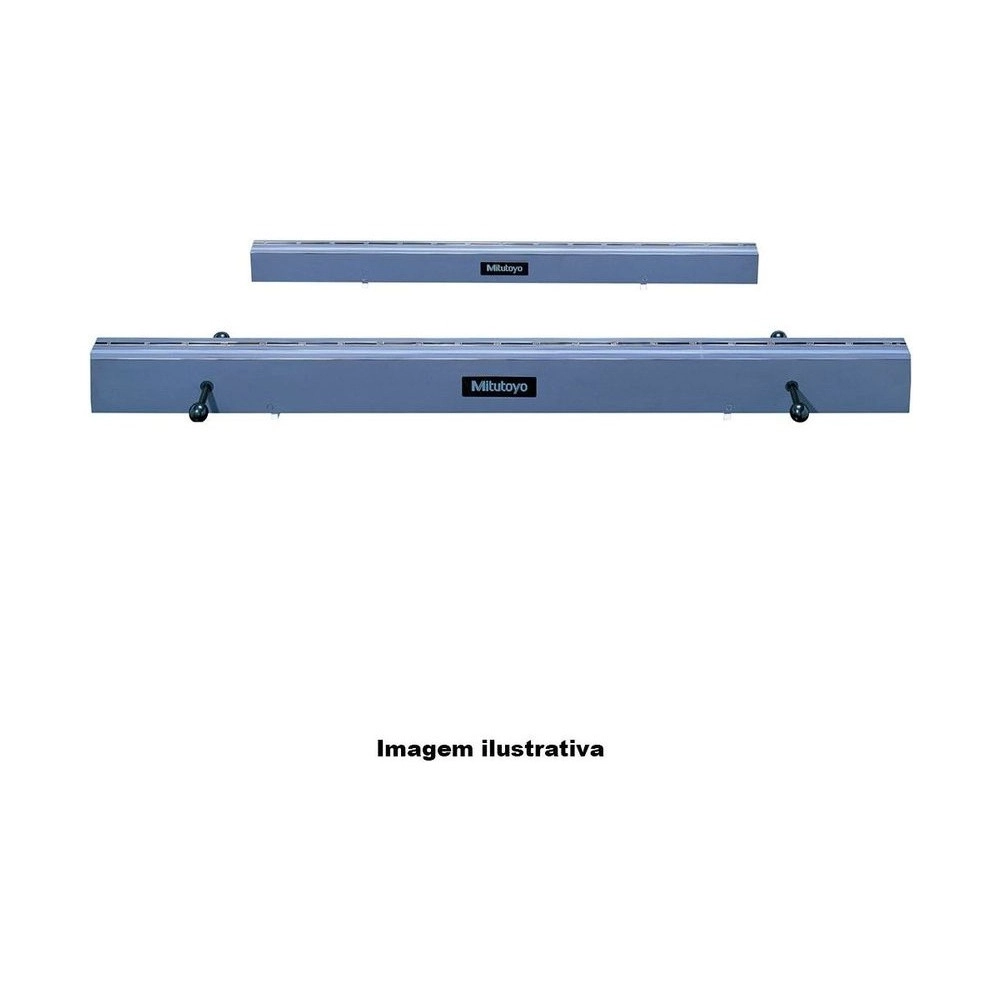

CERA Straight Master da série 311, no modelo de alta exatidão. Tem 700 mm de comprimento nominal e linearidade de 0,5 µm, na mesma seção de 35 × 50 mm do 311-302. Serve para inspecionar a linearidade do percurso de máquinas operatrizes, MMCs e máquinas de medição de forma.
Mede 740 mm de comprimento e pesa 3 kg. É o maior da linha sem os manípulos que acompanham os modelos de 1000 e 1300 mm.
Estojo de madeira, 3 blocos auxiliares de cerâmica, camurça, luvas e manual acompanham o padrão. O corpo é de cerâmica de alumina, resistente à abrasão e estável com o tempo, e as superfícies de referência são lapidadas para ir além da exatidão dos modelos convencionais.
O que distingue o 311-305 entre os padrões lineares de cerâmica da série 311.
Comprimento nominal e linearidade.
A mesma do modelo de 400 mm.
Pouca mudança dimensional com o tempo.
Linearidade do percurso.
3 peças de cerâmica, no estojo.
Um dos três tipos da linha.
O que cada número do 311-305 significa na prática.
Num corpo de 740 mm, fica entre o 311-302, de 400 mm, e o 311-307, de 1000 mm, com a seção de 35 × 50 mm do modelo menor (pág. E-32).
O de ultra exatidão de 700 mm, 311-335, declara 0,4 µm; o de face dupla, 311-355, mantém 0,5 µm e acrescenta a segunda face de referência (pág. E-32).
É 0,2232 × o comprimento total de 740 mm, de cada lado. Nesses pontos a deflexão é mínima, e a linearidade declarada vale com o padrão apoiado assim (pág. E-32).
Alumina lapidada: resiste à abrasão e muda pouco de dimensão com os anos. A linearidade é garantida numa faixa de 6 mm no meio da superfície de referência (pág. E-32).
Em 740 × 35 × 50 mm. Acompanham o estojo de madeira, os 3 blocos auxiliares de cerâmica, a camurça, as luvas e o manual; manípulos só a partir de 1000 mm (pág. E-32).
Situações de medição em que o 311-305 é a escolha certa.
O de 400 mm não cobre o curso e o de 1000 mm sobra.
O 311-305 tem 700 mm de comprimento nominal.
Os modelos de 1000 mm já passam de 8 kg.
O 311-305 pesa 3 kg.
O desvio de linearidade do eixo passa para a peça usinada ou medida.
O 311-305 é a referência para inspecionar a linearidade do percurso.
Apoiado no lugar errado, o padrão flexiona e a medida sai errada.
O catálogo indica apoiar o 311-305 a 0,2232 × o comprimento de cada lado.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Para inspecionar o percurso de elementos móveis de máquinas.
Linearidade garantida na faixa central de 6 mm de largura.
Pontos de apoio a 0,2232 × o comprimento de cada lado.
De que material é o 311-305?
De cerâmica de alumina, com alta resistência à abrasão e pequena mudança dimensional com o passar do tempo.
Qual a linearidade do 311-305?
0,5 µm em 700 mm de comprimento nominal.
O 311-305 vem com manípulos?
Não. Pelo catálogo, os 4 manípulos acompanham os modelos 311-307 e 311-309, de 1000 e 1300 mm.
Existem outras versões do 311-305?
No catálogo, a linha tem também os modelos de ultra exatidão (311-332 a 311-339) e de face dupla (311-352 a 311-359), que a loja não vende.
Existe o 311-305 com certificado?
O catálogo traz os sufixos -20, com certificado de inspeção, e -22, com certificado de calibração.
