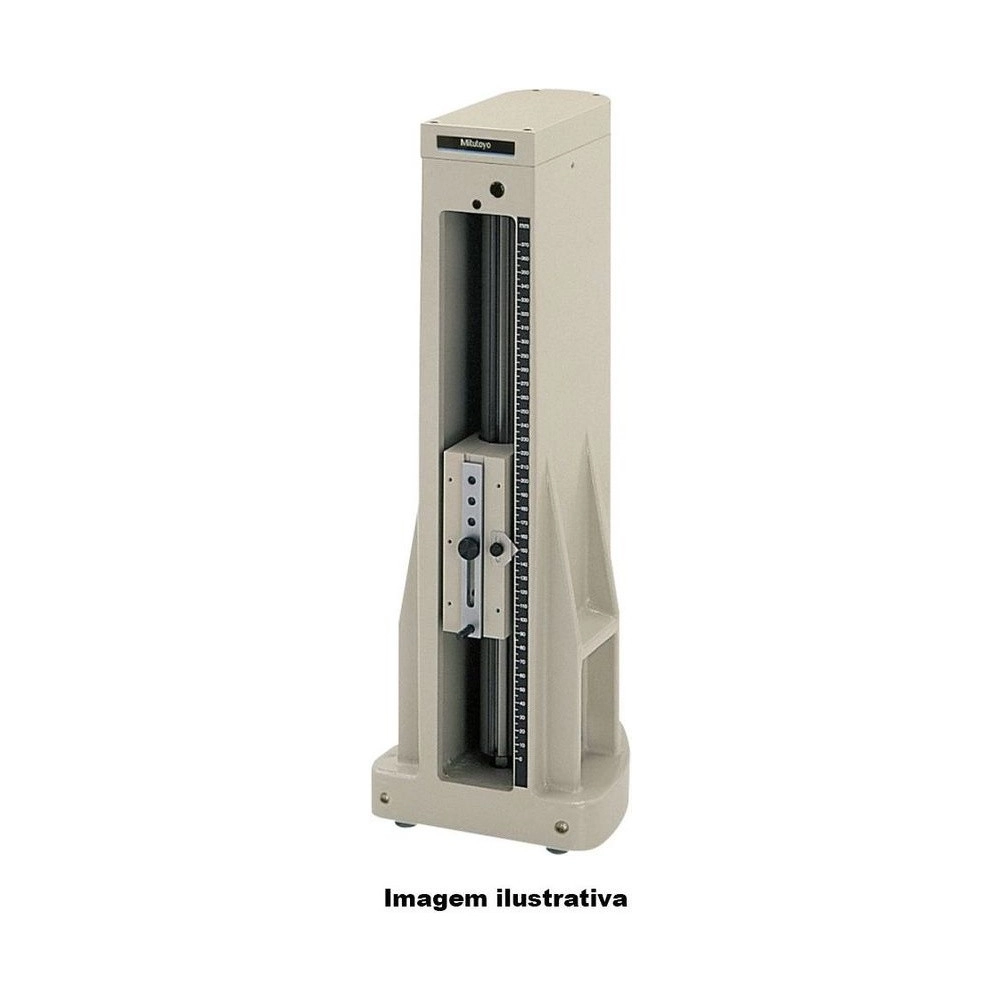

Medir perpendicularidade e linearidade com um movimento só, o da alavanca: é o que faz o Padrão de Esquadro Mitutoyo 311-225, da série 311. É o padrão de esquadro métrico intermediário: 250 mm de curso vertical, 100 mm acima do 311-215, na mesma base de 180 × 200 mm.
O esquadro é de 6 µm e a linearidade, de 2,5 µm. Tem 520 mm de altura, pesa 16,2 kg e também aceita bases de elevação. Nome de fábrica: SL-250.
A operação é pela manopla de movimento vertical na traseira da unidade, com força de deslizamento de aprox. 2 a 5 N. Para medições de alta exatidão, o padrão é calibrado a partir de um esquadro-mestre, preparado à parte, com o mecanismo interno de ajuste de perpendicularidade. O catálogo avisa que o certificado de inspeção não acompanha o produto.
O que distingue o 311-225 entre os padrões de esquadro da série 311.
100 mm acima do 311-215.
Ocupa na bancada o mesmo que o modelo menor.
A alavanca faz as duas medições.
Mecanismo interno, calibrado por esquadro-mestre.
A manopla fica na traseira.
Com pinça, suporte e chave.
O que cada número do 311-225 significa na prática.
Nome de fábrica SL-250.
Perpendicularidade declarada no catálogo.
No curso vertical.
Aproximada, pelo catálogo 2025.
180 × 200 × 520 mm.
Situações de medição em que o 311-225 é a escolha certa.
O modelo menor não cobre a altura da peça.
O 311-225 tem 250 mm de curso vertical.
Padrão maior costuma ocupar mais bancada.
O 311-225 mantém a base de 180 × 200 mm do 311-215.
A exatidão do padrão sozinho pode não bastar.
O 311-225 pode ser calibrado a partir de um esquadro-mestre pelo mecanismo interno de ajuste.
O suporte de relógio padrão limita o alcance.
O suporte extensor 900551, opcional, estende a posição de medição em 200 mm no 311-225.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Esquadro (perpendicularidade) e linearidade medidos movendo uma só alavanca.
Pela manopla na traseira, com força de deslizamento de aprox. 2 a 5 N.
Calibração de perpendicularidade a partir de um esquadro-mestre preparado à parte.
Como calibrar o 311-225 para alta exatidão?
Com um esquadro-mestre preparado à parte e o mecanismo interno de ajuste de perpendicularidade do padrão.
Qual o esquadro do 311-225?
6 µm de esquadro e 2,5 µm de linearidade, em 250 mm de curso vertical.
O 311-225 aceita base de elevação?
Aceita. O catálogo indica bases de elevação para o 311-215 e o 311-225, e suas versões em polegada.
Que acessórios opcionais existem para o 311-225?
O apalpador 900565, o suporte ajustável 900571 e o suporte extensor 900551, de 200 mm.
O 311-225 vem com certificado?
Não. Segundo o catálogo, o certificado de inspeção não acompanha o padrão de esquadro; é preciso consultar o escritório Mitutoyo.
