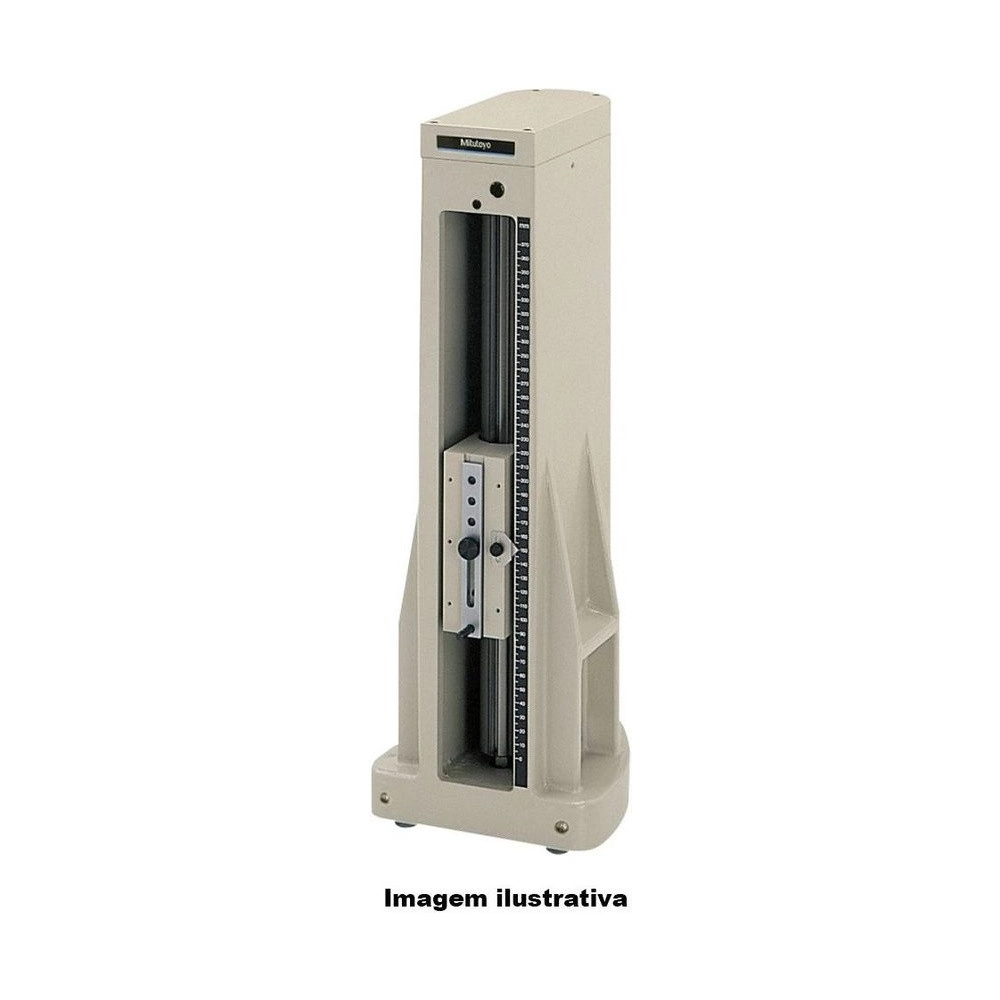

O Padrão de Esquadro Mitutoyo 311-226, da série 311, mede esquadro (perpendicularidade) e linearidade de modo preciso e eficiente movendo uma única alavanca. É a versão em polegada do 311-225: 10" de curso vertical, esquadro de 240 µin e linearidade de 100 µin.
Mede 180 × 200 × 520 mm e pesa 16,2 kg, como o modelo métrico. Pelo catálogo 2019, aceita bases de elevação e acompanha o relógio apalpador de polegada 513-403.
Um esquadro-mestre, preparado à parte, serve para calibrar o padrão pelo mecanismo interno de ajuste de perpendicularidade quando a medição pede alta exatidão. A força de deslizamento é de aprox. 2 a 5 N e o movimento vem da manopla na traseira. Segundo o catálogo, o certificado de inspeção não vem incluso.
O que distingue o 311-226 entre os padrões de esquadro da série 311.
O intermediário em polegada.
Com 100 µin de linearidade.
A partir de um esquadro preparado à parte.
Deslizamento de aprox. 2 a 5 N.
Relógio apalpador, pinça, suporte e chave.
Para superfícies que a ponta não alcança.
O que cada número do 311-226 significa na prática.
Versão em polegada.
Perpendicularidade declarada no catálogo.
No curso vertical.
Aproximada, pelo catálogo 2025.
180 × 200 × 520 mm.
Situações de medição em que o 311-226 é a escolha certa.
O 311-216 não cobre a altura da peça.
O 311-226 tem 10" de curso vertical.
Converter µin para µm a cada leitura atrasa a inspeção.
O 311-226 declara esquadro e linearidade em polegada.
Em rebaixos, a ponta do relógio não chega ao ponto de medição.
O catálogo oferece o apalpador 900565 como acessório opcional do 311-226.
Reposicionar o relógio à mão toma tempo a cada peça.
O suporte ajustável 900571, opcional, facilita o ajuste da posição no 311-226.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Esquadro (perpendicularidade) e linearidade medidos movendo uma só alavanca.
Pela manopla na traseira, com força de deslizamento de aprox. 2 a 5 N.
Calibração de perpendicularidade a partir de um esquadro-mestre preparado à parte.
Para que serve o 311-226?
Para medir esquadro (perpendicularidade) e linearidade de modo preciso e eficiente, movendo uma única alavanca.
Qual o esquadro do 311-226?
240 µin de esquadro e 100 µin de linearidade, em 10" de curso vertical.
Qual a diferença entre o 311-226 e o 311-225?
O sistema de medida. O 311-225 é métrico, com 250 mm, 6 µm de esquadro e 2,5 µm de linearidade; o corpo e a massa são iguais.
O 311-226 vem com certificado?
Não. Segundo o catálogo, o certificado de inspeção não acompanha o padrão de esquadro; é preciso consultar o escritório Mitutoyo.
Que acessórios opcionais existem para o 311-226?
O apalpador 900565, o suporte ajustável 900571 e o suporte extensor 900551, de 200 mm.
