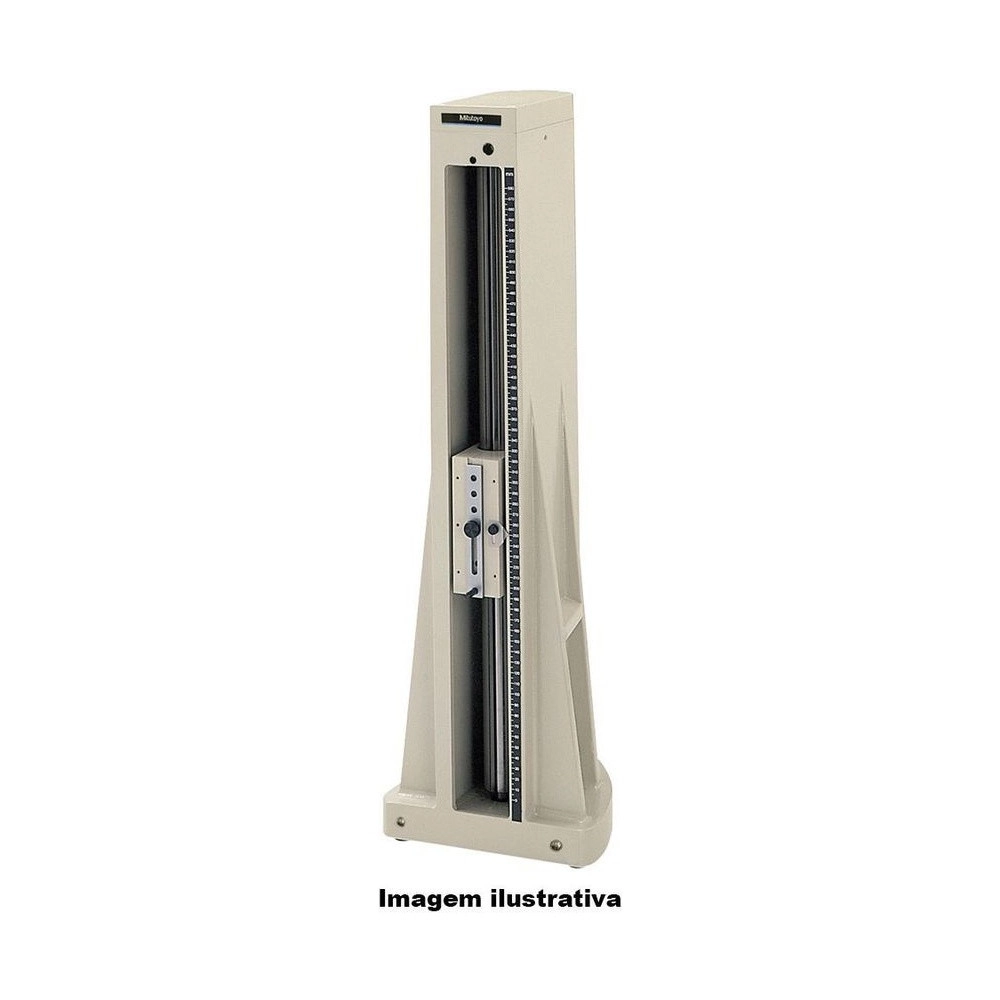

O Padrão de Esquadro Mitutoyo 311-245 é um Square Master da série 311. É o maior padrão de esquadro da série: 450 mm de curso vertical, em 720 mm de altura e base de 220 × 220 mm. Com ele, esquadro e linearidade são medidos movendo uma única alavanca.
O esquadro é de 9 µm e a linearidade, de 3,5 µm. Pesa 24 kg, e é o modelo que aparece na foto do catálogo 2025. Nome de fábrica: SL-450.
O certificado de inspeção não vem incluso, conforme a nota do catálogo. A manopla na traseira move o conjunto na vertical, com força de deslizamento de aprox. 2 a 5 N, e o mecanismo interno de ajuste de perpendicularidade permite calibrar o padrão a partir de um esquadro-mestre preparado à parte.
O que distingue o 311-245 entre os padrões de esquadro da série 311.
O maior padrão de esquadro da série.
Mais larga que a dos modelos menores.
Perpendicularidade e linearidade de uma vez.
Força de deslizamento declarada.
Pela manopla na traseira da unidade.
Apalpador e suportes ajustável e extensor.
O que cada número do 311-245 significa na prática.
Nome de fábrica SL-450.
Perpendicularidade declarada no catálogo.
No curso vertical.
Aproximada, pelo catálogo 2025.
220 × 220 × 720 mm.
Situações de medição em que o 311-245 é a escolha certa.
Os modelos de 150 e 250 mm não cobrem peças mais altas.
O 311-245 tem 450 mm de curso vertical.
Uma coluna de 720 mm precisa de base proporcional.
O 311-245 tem base de 220 × 220 mm e 24 kg.
Duas montagens para duas medições tomam o dobro do tempo.
No 311-245, as duas saem movendo uma alavanca.
O suporte de relógio padrão limita o alcance.
O suporte extensor 900551, opcional, estende a posição de medição em 200 mm no 311-245.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Esquadro (perpendicularidade) e linearidade medidos movendo uma só alavanca.
Pela manopla na traseira, com força de deslizamento de aprox. 2 a 5 N.
Calibração de perpendicularidade a partir de um esquadro-mestre preparado à parte.
Como se opera o 311-245?
Pela manopla de movimento vertical na traseira da unidade, com força de deslizamento de aprox. 2 a 5 N.
Qual o esquadro do 311-245?
9 µm de esquadro e 3,5 µm de linearidade, em 450 mm de curso vertical.
O 311-245 aceita base de elevação?
O catálogo indica as bases de elevação para o 311-215 e o 311-225. O 311-245 não tem essa nota; ele já é o de maior curso, 450 mm.
Que acessórios opcionais existem para o 311-245?
O apalpador 900565, o suporte ajustável 900571 e o suporte extensor 900551, de 200 mm.
O 311-245 vem com certificado?
Não. Segundo o catálogo, o certificado de inspeção não acompanha o padrão de esquadro; é preciso consultar o escritório Mitutoyo.
