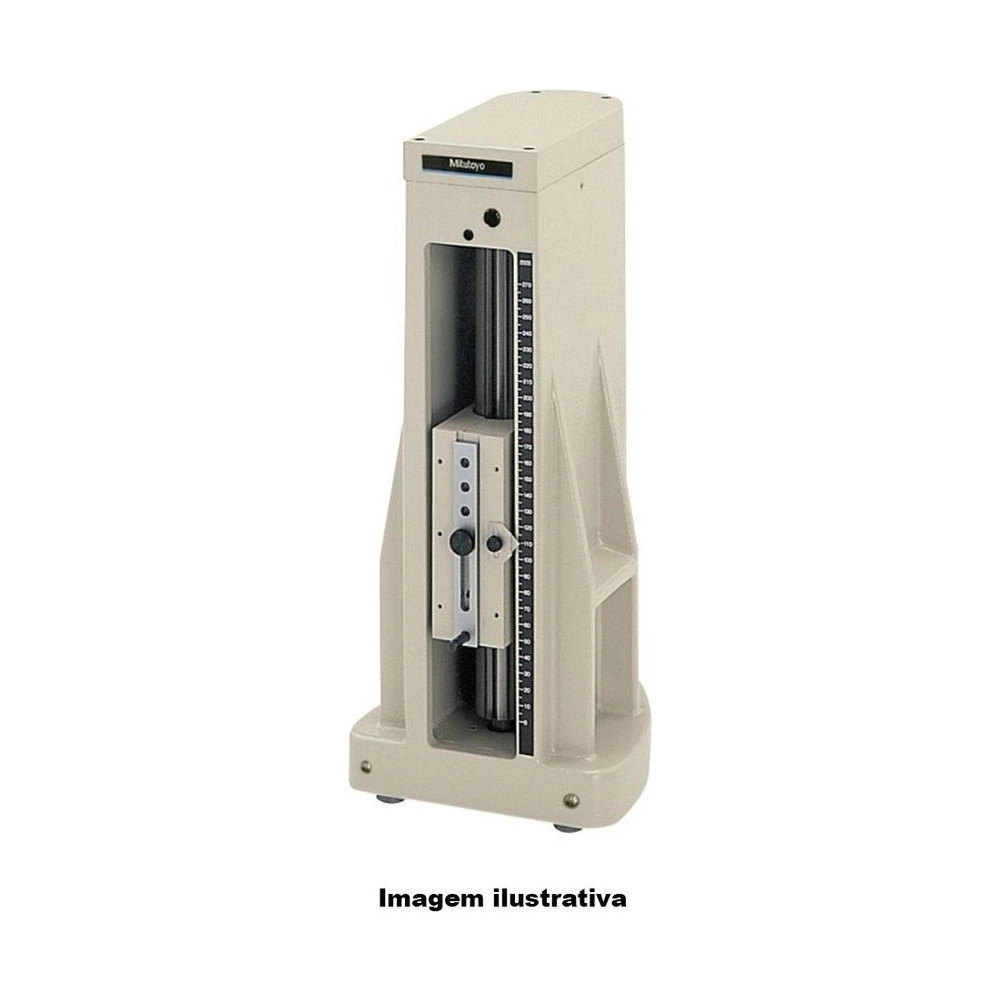

O Padrão de Esquadro Mitutoyo 311-216 é um Square Master da série 311. É a versão em polegada do 311-215: 6" de curso vertical, esquadro de 120 µin e linearidade de 80 µin. Com ele, esquadro e linearidade são medidos movendo uma única alavanca.
O corpo é o mesmo do modelo métrico, com 180 × 200 × 420 mm e 13,7 kg. O relógio apalpador que acompanha é o de polegada, 513-403, pelo catálogo 2019.
O certificado de inspeção não vem incluso, conforme a nota do catálogo. A manopla na traseira move o conjunto na vertical, com força de deslizamento de aprox. 2 a 5 N, e o mecanismo interno de ajuste de perpendicularidade permite calibrar o padrão a partir de um esquadro-mestre preparado à parte.
O que distingue o 311-216 entre os padrões de esquadro da série 311.
120 µin de esquadro, 80 µin de linearidade.
O menor dos padrões em polegada.
Perpendicularidade e linearidade de uma vez.
Força de deslizamento declarada.
Pela manopla na traseira da unidade.
Apalpador e suportes ajustável e extensor.
O que cada número do 311-216 significa na prática.
Versão em polegada.
Perpendicularidade declarada no catálogo.
No curso vertical.
Aproximada, pelo catálogo 2025.
180 × 200 × 420 mm.
Situações de medição em que o 311-216 é a escolha certa.
Converter tolerâncias de µin para µm a cada medição abre espaço para erro.
O 311-216 tem a especificação declarada em polegada.
Um relógio métrico num padrão em polegada obriga a converter a leitura.
O catálogo 2019 indica o relógio apalpador de polegada 513-403 para esta versão.
Duas montagens para duas medições tomam o dobro do tempo.
No 311-216, as duas saem movendo uma alavanca.
Reposicionar o relógio à mão toma tempo a cada peça.
O suporte ajustável 900571, opcional, facilita o ajuste da posição no 311-216.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Esquadro (perpendicularidade) e linearidade medidos movendo uma só alavanca.
Pela manopla na traseira, com força de deslizamento de aprox. 2 a 5 N.
Calibração de perpendicularidade a partir de um esquadro-mestre preparado à parte.
Como se opera o 311-216?
Pela manopla de movimento vertical na traseira da unidade, com força de deslizamento de aprox. 2 a 5 N.
Quais são as especificações do 311-216?
Curso vertical de 6", esquadro de 120 µin e linearidade de 80 µin, com 180 × 200 × 420 mm e 13,7 kg.
O 311-216 é igual ao 311-215?
É o mesmo padrão na versão em polegada. O 311-215 é métrico, com 150 mm, 3 µm de esquadro e 2 µm de linearidade.
O 311-216 vem com certificado?
Não. Segundo o catálogo, o certificado de inspeção não acompanha o padrão de esquadro; é preciso consultar o escritório Mitutoyo.
Que acessórios opcionais existem para o 311-216?
O apalpador 900565, o suporte ajustável 900571 e o suporte extensor 900551, de 200 mm.
