Padrão de esquadro 150mm - Medição de Esquadro / Linearidade – 311-215

SKU: 311-215

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Relógio apalpador e acessórios padrão
Compra Segura
100% protegida
Sobre o produto

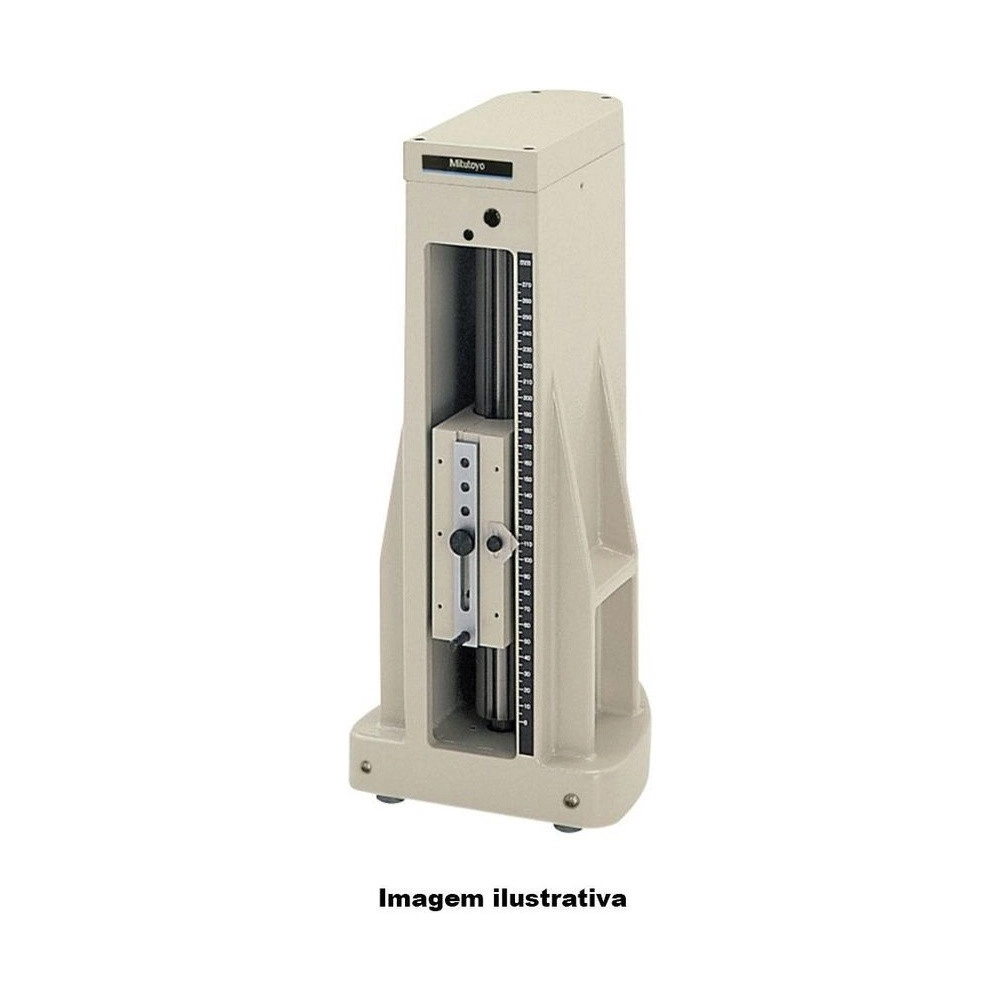

Modelo da série 311 que mede esquadro (perpendicularidade) e linearidade de modo preciso e eficiente movendo uma única alavanca. É o menor padrão de esquadro métrico da série: 150 mm de curso vertical, com esquadro de 3 µm e linearidade de 2 µm, os menores valores da linha.

O nome de fábrica é SL-150. Mede 180 × 200 × 420 mm e pesa 13,7 kg; aceita bases de elevação para ganhar altura.

Um esquadro-mestre, preparado à parte, serve para calibrar o padrão pelo mecanismo interno de ajuste de perpendicularidade quando a medição pede alta exatidão. A força de deslizamento é de aprox. 2 a 5 N e o movimento vem da manopla na traseira. Segundo o catálogo, o certificado de inspeção não vem incluso.

Resumo técnico
  • Curso vertical de 150 mm · 13,7 kg
  • Esquadro de 3 µm · linearidade 2 µm
  • Medição por uma única alavanca · força 2 a 5 N
  • Dimensões de 180 × 200 × 420 mm

Destaques do produto

O que distingue o 311-215 entre os padrões de esquadro da série 311.

Esquadro de 3 µm

O menor valor da linha.

150 mm de curso

O mais baixo dos padrões métricos.

Calibração interna

A partir de um esquadro preparado à parte.

Força conhecida

Deslizamento de aprox. 2 a 5 N.

Acessórios padrão

Relógio apalpador, pinça, suporte e chave.

Apalpador opcional

Para superfícies que a ponta não alcança.

Principais características

O que cada número do 311-215 significa na prática.

  • 150 mm Curso vertical

    Nome de fábrica SL-150, o mais baixo dos padrões de esquadro métricos: o 311-225 vai a 250 mm e o 311-245, a 450 mm. As bases de elevação da série 515 servem a este modelo (págs. E-28 e E-34).

  • 3 µm Esquadro

    Perpendicularidade de 3 µm no curso de 150 mm, o menor valor da linha; sobe para 6 µm no 311-225 e para 9 µm no 311-245 (pág. E-34).

  • 2 µm Linearidade

    2 µm ao longo do curso. Esquadro e linearidade saem do mesmo movimento da alavanca, e o catálogo indica pré-ajustar o instrumento num padrão de esquadro (pág. E-33).

  • 2 a 5 N Força de deslizamento

    Cerca de 2 a 5 N, pelo catálogo (pág. E-33). Com o suporte extensor 900551, opcional, a posição de medição avança 200 mm em relação ao suporte de relógio (pág. E-34).

  • 13,7 kg Massa

    13,7 kg, com a mesma base de 180 × 200 mm do 311-225; o 311-245 pesa 24 kg e tem base de 220 × 220 mm (pág. E-34).

Quais problemas este produto resolve?

Situações de medição em que o 311-215 é a escolha certa.

Desafio Peça baixa com tolerância apertada

Nos modelos mais altos, a especificação de esquadro é maior.

Solução

Com 150 mm de curso, o 311-215 declara 3 µm de esquadro e 2 µm de linearidade.

Desafio Precisar de mais altura depois

Um padrão baixo pode ficar curto para uma peça nova.

Solução

O 311-215 aceita bases de elevação, segundo o catálogo.

Desafio Ponta que não alcança a superfície

Em rebaixos, a ponta do relógio não chega ao ponto de medição.

Solução

O catálogo oferece o apalpador 900565 como acessório opcional do 311-215.

Desafio Medir mais longe do padrão

O suporte de relógio padrão limita o alcance.

Solução

O suporte extensor 900551, opcional, estende a posição de medição em 200 mm no 311-215.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 311
  • Modelo: Medição de Esquadro / Linearidade
  • Curso Vertical : 150mm
  • Esquadro: 3µm
  • Linearidade: 2µm
  • Dimensões (C×L×A): 180×200×420mm

Detalhes técnicos

Linha
Padrão de esquadro (Square Master)
Nome de fábrica
SL-150
Massa
13,7 kg
Força de deslizamento
Aprox. 2 a 5 N
Operação
Manopla de movimento vertical na traseira da unidade
Ajuste de perpendicularidade
Mecanismo interno, calibrado com um esquadro-mestre preparado à parte
Relógio apalpador que acompanha
513-401-10H (catálogo 2025) ou 513-405 (catálogo 2019)
Outros acessórios padrão
Pinça 902053, suporte de relógio 601471 e chave Allen de 3 mm (538616)
Acessórios opcionais (catálogo)
Apalpador 900565, suporte ajustável 900571 e suporte extensor 900551 (200 mm)
Bases de elevação
Podem ser usadas neste padrão, pelo catálogo
Certificado
Não incluso, pela nota do catálogo

Funções

Como o 311-215 trabalha
Alavanca única

Esquadro (perpendicularidade) e linearidade medidos movendo uma só alavanca.

Movimento vertical

Pela manopla na traseira, com força de deslizamento de aprox. 2 a 5 N.

Ajuste interno

Calibração de perpendicularidade a partir de um esquadro-mestre preparado à parte.

Variações da série

Padrões de esquadro da série 311 disponíveis na loja

Código Curso vertical Esquadro Linearidade
311-215 (este) 150 mm 3 µm 2 µm
311-216 6" 120 µin 80 µin
311-225 250 mm 6 µm 2,5 µm
311-226 10" 240 µin 100 µin
311-245 450 mm 9 µm 3,5 µm
311-246 18" 360 µin 140 µin

Itens inclusos

  • Padrão de Esquadro 311-215
  • Relógio apalpador
  • Pinça 902053
  • Suporte de relógio 601471
  • Chave Allen de 3 mm (538616)

Perguntas e Respostas

Para que serve o 311-215?

Para medir esquadro (perpendicularidade) e linearidade de modo preciso e eficiente, movendo uma única alavanca.

Qual o esquadro e a linearidade do 311-215?

3 µm de esquadro e 2 µm de linearidade, em 150 mm de curso vertical.

Qual a diferença entre o 311-215 e o 311-216?

São o mesmo padrão em sistemas diferentes: o 311-215 é métrico, com 150 mm; o 311-216 é em polegada, com 6", 120 µin de esquadro e 80 µin de linearidade.

Que acessórios opcionais existem para o 311-215?

O apalpador 900565, o suporte ajustável 900571 e o suporte extensor 900551, de 200 mm.

O 311-215 vem com certificado?

Não. Segundo o catálogo, o certificado de inspeção não acompanha o padrão de esquadro; é preciso consultar o escritório Mitutoyo.
