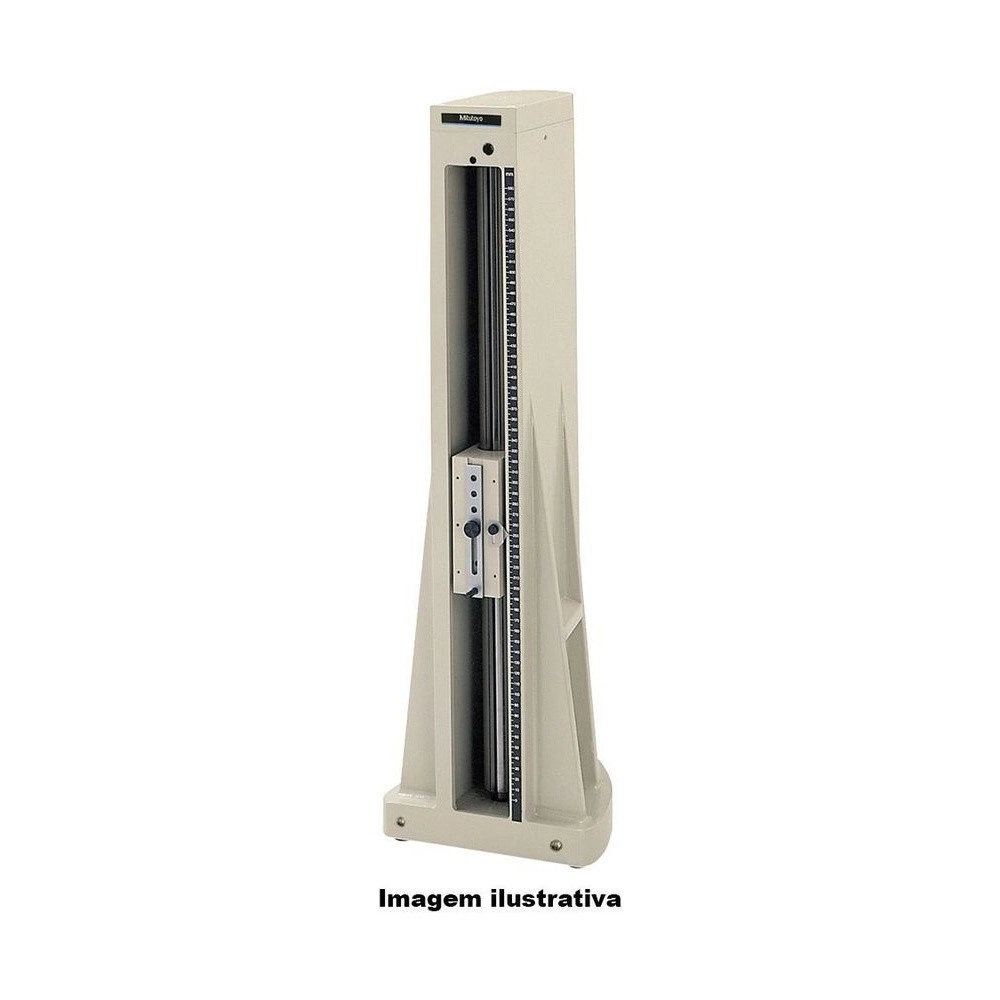

Medir perpendicularidade e linearidade com um movimento só, o da alavanca: é o que faz o Padrão de Esquadro Mitutoyo 311-246, da série 311. É a versão em polegada do 311-245 e o maior padrão de esquadro em polegada: 18" de curso vertical.
O esquadro é de 360 µin e a linearidade, de 140 µin, com 220 × 220 × 720 mm e 24 kg. O relógio apalpador indicado para a versão em polegada é o 513-403, pelo catálogo 2019.
A operação é pela manopla de movimento vertical na traseira da unidade, com força de deslizamento de aprox. 2 a 5 N. Para medições de alta exatidão, o padrão é calibrado a partir de um esquadro-mestre, preparado à parte, com o mecanismo interno de ajuste de perpendicularidade. O catálogo avisa que o certificado de inspeção não acompanha o produto.
O que distingue o 311-246 entre os padrões de esquadro da série 311.
O maior padrão de esquadro em polegada.
Com 140 µin de linearidade.
A alavanca faz as duas medições.
Mecanismo interno, calibrado por esquadro-mestre.
A manopla fica na traseira.
Com pinça, suporte e chave.
O que cada número do 311-246 significa na prática.
A versão em polegada do 311-245, o maior da linha; como ele, não está entre os modelos indicados para as bases de elevação (pág. E-34).
Cerca de 9,1 µm, no nível dos 9 µm do 311-245; o 311-226, de 10", tem 240 µin (pág. E-34).
Cerca de 3,56 µm, equivalente aos 3,5 µm do 311-245; no 311-216, de 6", são 80 µin (pág. E-34).
Cerca de 2 a 5 N (pág. E-33). O relógio apalpador de série da versão em polegada é o 513-403; o suporte ajustável 900571 e o apalpador 900565 são opcionais (pág. E-34).
24 kg em 220 × 220 × 720 mm, como o 311-245: o mais pesado da linha em polegada, contra 13,7 kg do 311-216 e 16,2 kg do 311-226 (pág. E-34).
Situações de medição em que o 311-246 é a escolha certa.
Com 10", o 311-226 não cobre a peça.
O 311-246 tem 18" de curso vertical.
Uma coluna alta precisa de base maior.
O 311-246 tem base de 220 × 220 mm, igual à do 311-245.
A exatidão do padrão sozinho pode não bastar.
O 311-246 pode ser calibrado a partir de um esquadro-mestre pelo mecanismo interno de ajuste.
Reposicionar o relógio à mão toma tempo a cada peça.
O suporte ajustável 900571, opcional, facilita o ajuste da posição no 311-246.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Esquadro (perpendicularidade) e linearidade medidos movendo uma só alavanca.
Pela manopla na traseira, com força de deslizamento de aprox. 2 a 5 N.
Calibração de perpendicularidade a partir de um esquadro-mestre preparado à parte.
Como calibrar o 311-246 para alta exatidão?
Com um esquadro-mestre preparado à parte e o mecanismo interno de ajuste de perpendicularidade do padrão.
Qual o esquadro do 311-246?
360 µin de esquadro e 140 µin de linearidade, em 18" de curso vertical.
Qual a diferença entre o 311-246 e o 311-245?
O sistema de medida: o 311-245 é métrico, com 450 mm, 9 µm de esquadro e 3,5 µm de linearidade. Corpo e massa são iguais.
O 311-246 vem com certificado?
Não. Segundo o catálogo, o certificado de inspeção não acompanha o padrão de esquadro; é preciso consultar o escritório Mitutoyo.
Que acessórios opcionais existem para o 311-246?
O apalpador 900565, o suporte ajustável 900571 e o suporte extensor 900551, de 200 mm.
