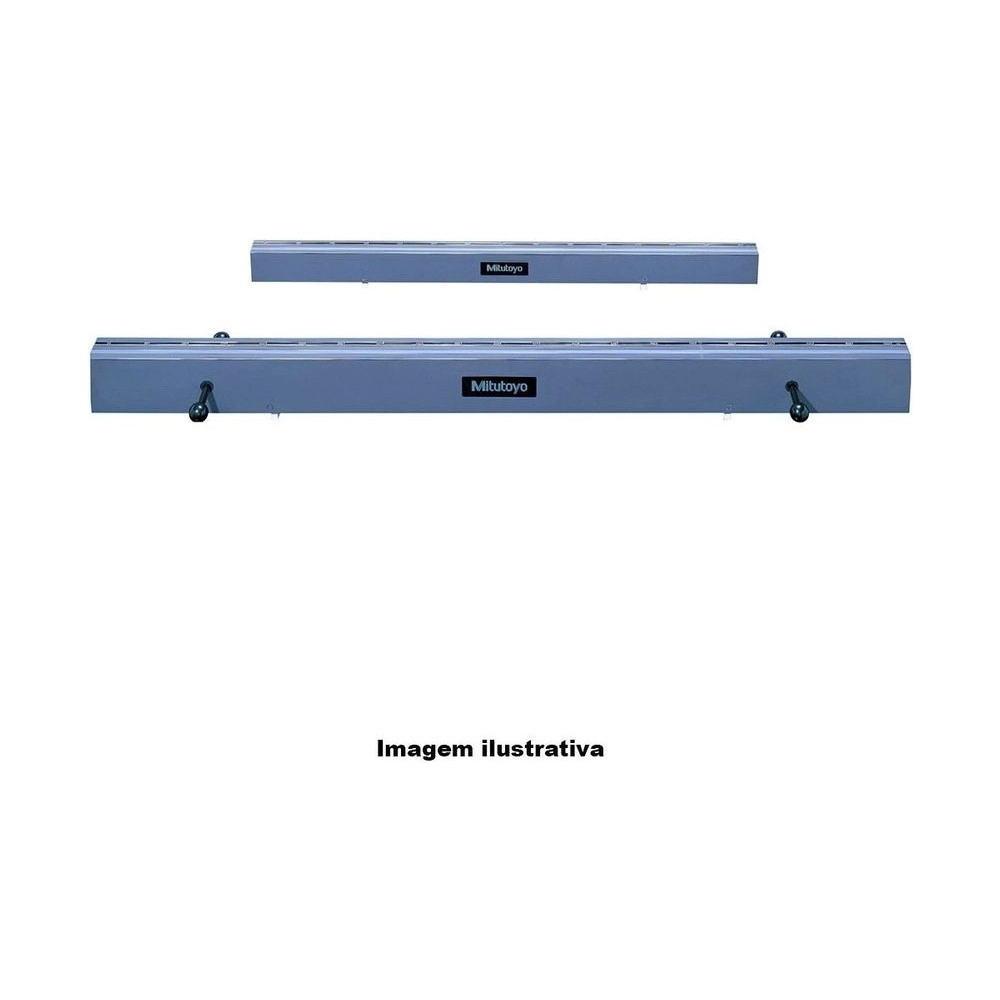

Conferir se um eixo de máquina anda em linha reta é o trabalho do Padrão Linear de Cerâmica Mitutoyo 311-307, da série 311: ele serve de referência de linearidade para máquinas operatrizes, MMCs e máquinas de medição de forma. Tem 1000 mm de comprimento nominal e linearidade de 1,0 µm, com seção maior, de 45 × 80 mm.
Pesa 8 kg e é o primeiro da linha a vir com 4 manípulos, segundo o catálogo.
É feito de cerâmica de alumina, com alta resistência à abrasão e pouca mudança dimensional com o tempo, e tem superfícies de referência lapidadas com precisão, para chegar a uma exatidão maior que a dos modelos convencionais. Vem em estojo de madeira, com blocos auxiliares de cerâmica, camurça e luvas.
O que distingue o 311-307 entre os padrões lineares de cerâmica da série 311.
Um metro de referência de linearidade.
Acompanham o padrão, pelo catálogo.
Alumina, estável ao longo do tempo.
Mais exatidão que os modelos convencionais.
Acompanham o padrão.
0,2232 × o comprimento de cada lado.
O que cada número do 311-307 significa na prática.
Num corpo de 1040 mm, com seção maior que a dos modelos de 400 e 700 mm: 45 × 80 mm, contra 35 × 50 mm. A partir daqui, a linha vem com 4 manípulos (pág. E-32).
O de ultra exatidão de 1000 mm, 311-337, declara 0,5 µm, metade deste; o de face dupla, 311-357, mantém 1,0 µm (pág. E-32).
É 0,2232 × o comprimento total de 1040 mm. Com o padrão apoiado nesses dois pontos, a deflexão própria fica no mínimo durante a medição (pág. E-32).
Cerâmica de alumina, estável com o tempo e resistente à abrasão, com as superfícies de referência lapidadas para chegar a uma exatidão maior que a dos padrões convencionais (pág. E-32).
Em 1040 × 45 × 80 mm. Vem com 4 manípulos para movimentar o padrão, além do estojo, dos 3 blocos auxiliares, da camurça, das luvas e do manual (pág. E-32).
Situações de medição em que o 311-307 é a escolha certa.
O de 700 mm não cobre um curso de 1000 mm.
O 311-307 tem 1000 mm de comprimento nominal.
Pegar um padrão longo pelas faces pode marcar a superfície de referência.
O 311-307 vem com 4 manípulos.
Um padrão que perde forma com o uso deixa de ser referência.
A cerâmica de alumina do 311-307 resiste à abrasão e muda pouco de dimensão com o tempo.
Medir fora da faixa garantida muda o resultado.
No 311-307, a especificação vale na faixa central de 6 mm de largura, no comprimento efetivo.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Para inspecionar o percurso de elementos móveis de máquinas.
Linearidade garantida na faixa central de 6 mm de largura.
Pontos de apoio a 0,2232 × o comprimento de cada lado.
Em que faixa a linearidade do 311-307 é garantida?
Na faixa central de 6 mm de largura da superfície lapidada, ao longo do comprimento efetivo.
Qual a linearidade do 311-307?
1,0 µm em 1000 mm de comprimento nominal.
O que acompanha o 311-307?
Manual, estojo de madeira, 3 blocos auxiliares de cerâmica, camurça e luvas, mais os 4 manípulos que o catálogo indica para o 311-307 e o 311-309.
Existe o 311-307 com certificado?
O catálogo traz os sufixos -20, com certificado de inspeção, e -22, com certificado de calibração.
Existem outras versões do 311-307?
No catálogo, a linha tem também os modelos de ultra exatidão (311-332 a 311-339) e de face dupla (311-352 a 311-359), que a loja não vende.
