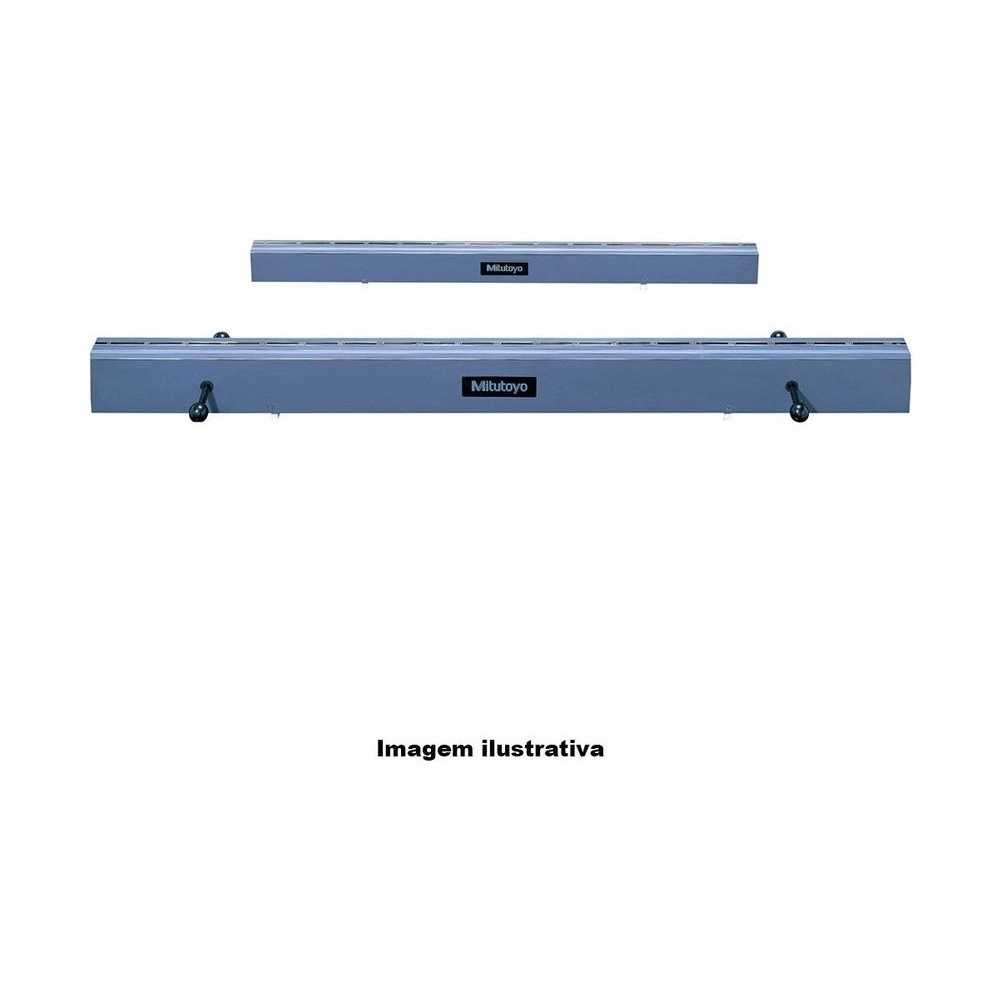

O Padrão Linear de Cerâmica Mitutoyo 311-309, da série 311, é usado na inspeção de linearidade no percurso de elementos móveis de máquinas operatrizes, MMCs e máquinas de medição de forma. É o maior padrão linear de cerâmica da loja: 1300 mm de comprimento nominal, com linearidade de 1,5 µm.
Mede 1340 × 45 × 80 mm e pesa 10 kg. Como o 311-307, vem com 4 manípulos.
As superfícies de referência são lapidadas com precisão, o que dá mais exatidão que nos modelos convencionais, e a cerâmica de alumina resiste à abrasão e muda pouco de dimensão com o passar do tempo. Acompanham estojo de madeira, 3 blocos auxiliares de cerâmica, camurça e luvas.
O que distingue o 311-309 entre os padrões lineares de cerâmica da série 311.
O maior padrão linear de cerâmica da loja.
Para movimentar o padrão.
Faixa central de 6 mm garantida.
Também para medição de forma.
Apoio indicado pelo catálogo.
Nome da linha no catálogo.
O que cada número do 311-309 significa na prática.
Base da linearidade declarada.
Com o padrão apoiado nos pontos indicados.
Pouca mudança dimensional com o tempo.
1340 × 45 × 80 mm.
Situações de medição em que o 311-309 é a escolha certa.
Com 1000 mm, o padrão não cobre o curso inteiro.
O 311-309 tem 1300 mm de comprimento nominal.
Num padrão longo, a flexão pelo peso próprio entra na medida.
O catálogo indica os pontos de apoio a 0,2232 × o comprimento de cada lado, para minimizar a deflexão.
Um padrão comum pode ter exatidão parecida com a da máquina.
As superfícies lapidadas do 311-309 chegam a mais exatidão que os modelos convencionais.
Apoiado no lugar errado, o padrão flexiona e a medida sai errada.
O catálogo indica apoiar o 311-309 a 0,2232 × o comprimento de cada lado.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Para inspecionar o percurso de elementos móveis de máquinas.
Linearidade garantida na faixa central de 6 mm de largura.
Pontos de apoio a 0,2232 × o comprimento de cada lado.
Para que serve o 311-309?
Para inspecionar a linearidade no percurso de elementos móveis de máquinas operatrizes, MMCs e máquinas de medição de forma.
Qual a linearidade do 311-309?
1,5 µm em 1300 mm de comprimento nominal.
Onde apoiar o 311-309?
Nos pontos de apoio a 0,2232 × o comprimento total de cada lado, como indica o catálogo. É assim que a linearidade é medida, para minimizar a deflexão.
Existem outras versões do 311-309?
No catálogo, a linha tem também os modelos de ultra exatidão (311-332 a 311-339) e de face dupla (311-352 a 311-359), que a loja não vende.
Existe o 311-309 com certificado?
O catálogo traz os sufixos -20, com certificado de inspeção, e -22, com certificado de calibração.
