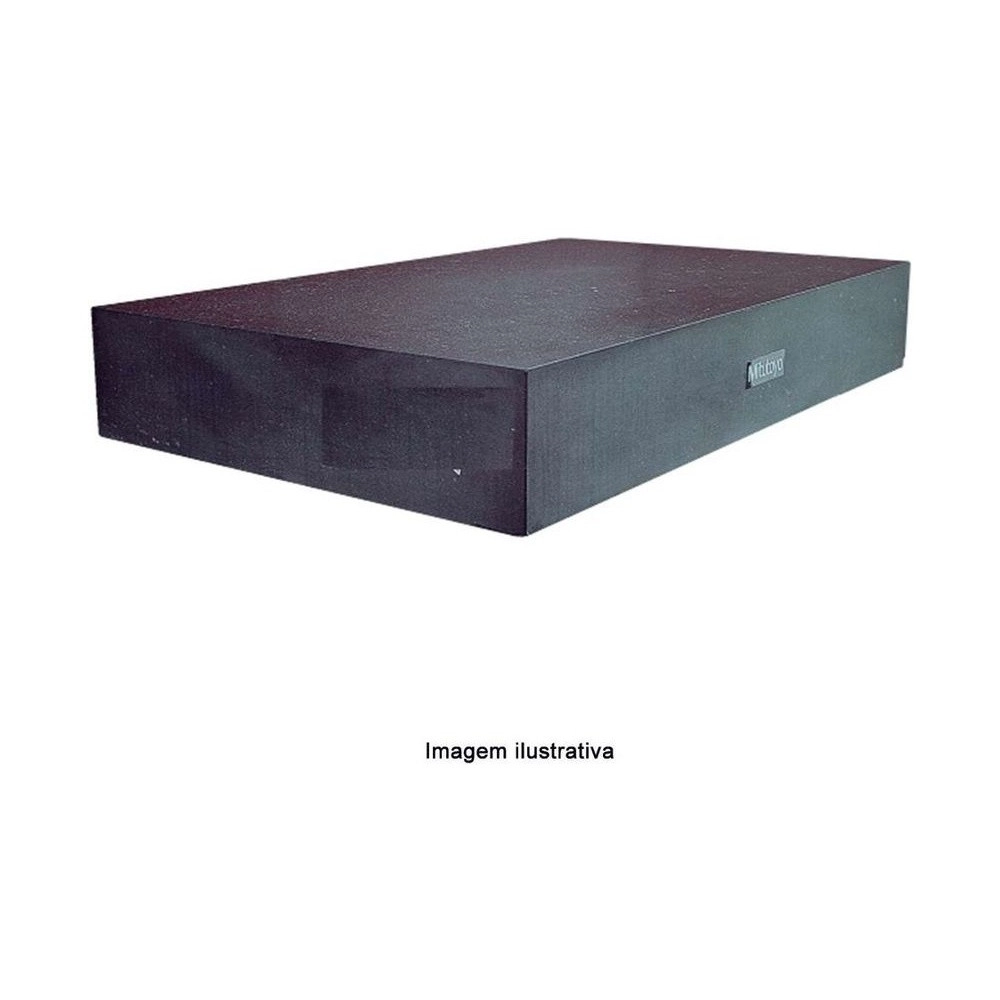

Superfície de referência da série 517 de 1000 × 750 × 150 mm, fabricada na Classe 0 da DIN 876 e da ABNT (4 × (1 + L/1000) µm).
Com 1000 × 750 × 150 mm e 337 kg, é o primeiro desempeno da série com um metro de comprimento.
Comparado ao ferro fundido, o granito é duas vezes mais duro e não é magnético; uma batida causa lascamento, sem prejudicar a planeza. O certificado de inspeção acompanha o desempeno.
O que distingue o 517-307MSZ entre os desempenos de granito da loja.
Um metro de comprimento.
Espessura de 150 mm.
Fornecido como padrão.
Planeza pela DIN 876 e pela ABNT.
Granito natural, sem magnetismo.
Duas vezes mais duro que o ferro fundido.
O que cada número do 517-307MSZ significa na prática.
Um metro por 750 mm, ou 0,75 m² de face de trabalho, com 150 mm de espessura, a mesma do 517-309MSZ (pág. E-41).
Classe 0 pela DIN 876 e pela ABNT. Com grãos finos e duros, o granito mantém a planeza por muito tempo de uso (pág. E-41).
Pelo Compacto 2025. O suporte 56AAN121, de 760 × 690 × 800 mm, deixa a face de trabalho a cerca de 950 mm do chão, como nos tamanhos menores (pág. 39).
Granito natural, sem rebarbas nem saliências, que não danifica peças nem instrumentos de medição (pág. E-41).
20 ± 1 °C e 58 ± 2 % de umidade. Diferença de temperatura entre a face de cima e a de baixo também gera erro de planeza, avisa o catálogo (pág. E-41).
Situações de medição em que o 517-307MSZ é a escolha certa.
Os desempenos menores da série não passam de 750 mm.
O 517-307MSZ tem 1000 mm de comprimento.
Com 337 kg, o desempeno pede um apoio próprio, nos pontos em que foi lapidado.
O suporte indicado para o 517-307MSZ é o 56AAN121.
Saliências na superfície marcam peças e instrumentos.
O 517-307MSZ é livre de rebarbas e saliências, pela estrutura de grãos finos do granito.
O catálogo compara o granito com o ferro fundido e aponta as vantagens do granito.
O granito do 517-307MSZ não é magnético e é duas vezes mais duro que o ferro fundido.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Referência plana em medições de altura e perpendicularidade e na traçagem.
Pouca variação de temperatura: nada de sol direto, ar-condicionado ou aquecedor ao lado.
O 517-307MSZ fica apoiado onde foi lapidado.
Que tolerância de planeza tem o 517-307MSZ?
Pelo catálogo Mitutoyo 2019, 4 × (1 + L/1000) µm, que corresponde à Classe 0 da DIN 876 e da ABNT. Há outros graus de exatidão sob encomenda.
Que suporte é indicado para o 517-307MSZ?
O Compacto Mitutoyo 2025 indica o suporte 56AAN121, que também está na loja.
Quanto pesa e que tamanho tem o 517-307MSZ?
1000 × 750 × 150 mm de comprimento, largura e altura, com massa de 337 kg. O catálogo trata C, L e A como referência dimensional, que pode variar sem afetar o produto.
O granito do 517-307MSZ é magnético?
Não. É uma das vantagens do granito sobre o ferro fundido, junto com a dureza duas vezes maior e a baixa expansão térmica.
Onde colocar o 517-307MSZ?
Num ambiente estável: 20 ± 1 °C, umidade de 58 ± 2 %, sem sol direto nem ar-condicionado ou aquecedor por perto.
Em que pontos o 517-307MSZ deve ficar apoiado?
O 517-307MSZ deve ficar apoiado nos pontos em que foi lapidado. O erro de planeza também aparece quando a face de trabalho e a de baixo ficam em temperaturas diferentes.
