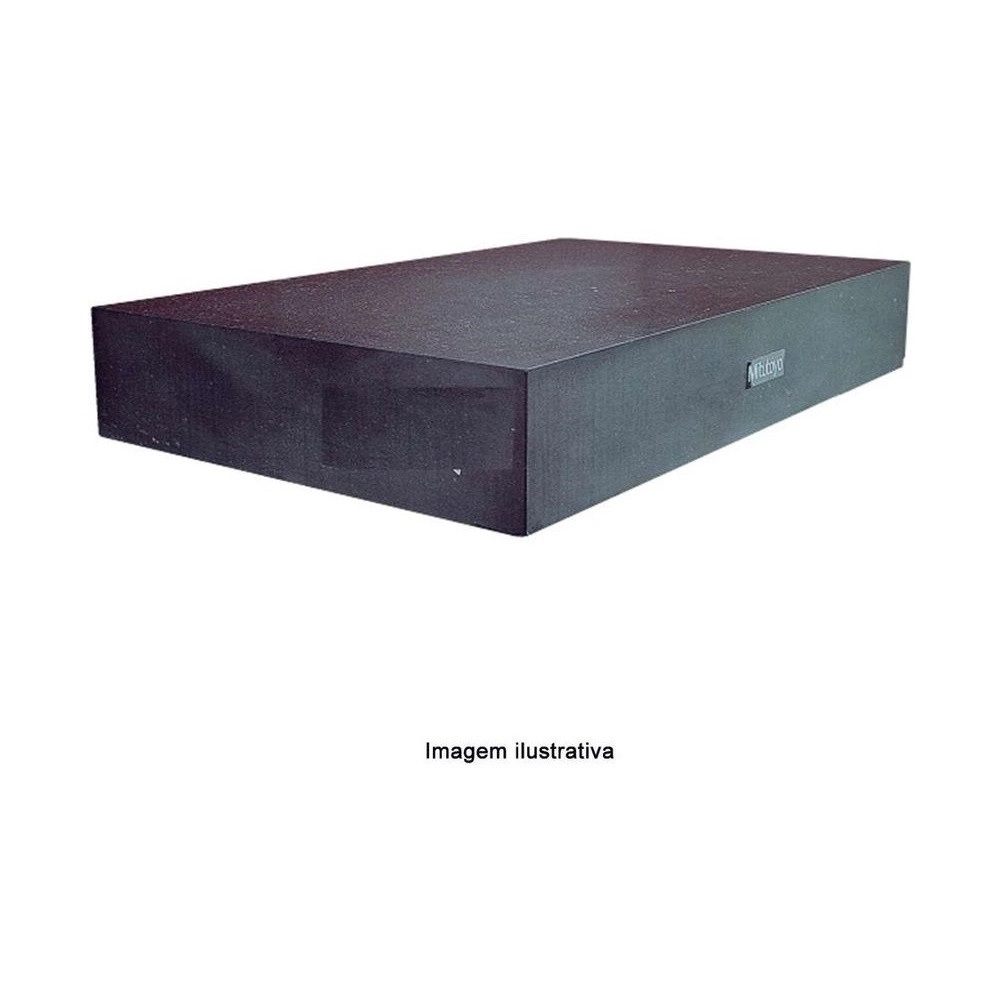

Com 2000 × 1500 × 300 mm, o Desempeno de Granito Mitutoyo 517-316, da série 517, é uma superfície de referência de Classe 0 (DIN 876 e ABNT), com planeza de 4 × (1 + L/1000) µm.
É o maior desempeno da série na loja: 2000 × 1500 × 300 mm e 2.700 kg.
Por ser granito natural, o desempeno fica livre de rebarbas e saliências: a estrutura de grãos finos mantém a planeza por muito tempo e não danifica peças nem instrumentos. Vem com certificado de inspeção.
O que distingue o 517-316 entre os desempenos de granito da loja.
O maior desempeno da série na loja.
Espessura de 300 mm.
Não danifica peças nem instrumentos.
Fornecido como padrão.
Planeza pela DIN 876 e pela ABNT.
Granito natural, sem magnetismo.
O que cada número do 517-316 significa na prática.
C × L × A, como referência dimensional.
Tolerância de 4 × (1 + L/1000) µm.
Pelo Compacto 2025.
Baixo coeficiente de expansão térmica.
Umidade de 58 ± 2 %.
Situações de medição em que o 517-316 é a escolha certa.
O desempeno de 2000 × 1000 mm fica estreito.
O 517-316 tem 1500 mm de largura.
Montagens grandes pedem a maior referência disponível.
O 517-316 é o maior desempeno da série na loja, com 2000 × 1500 mm.
O catálogo compara o granito com o ferro fundido e aponta as vantagens do granito.
O granito do 517-316 não é magnético e é duas vezes mais duro que o ferro fundido.
No ferro fundido, uma batida deforma a mesa.
No granito do 517-316, a batida causa lascamento, sem prejudicar a planeza.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Base para traçagem e para medir altura e perpendicularidade.
20 ± 1 °C e 58 ± 2 % de umidade, longe do sol direto e de fontes de calor ou frio.
Sempre nos pontos de apoio usados na lapidação.
Qual a classe de planeza do 517-316?
O 517-316 é Classe 0: a tolerância de planeza, pela DIN 876 e pela ABNT, é de 4 × (1 + L/1000) µm. Sob encomenda, a Mitutoyo atende outros graus de exatidão.
Quais as dimensões e o peso do 517-316?
O 517-316 mede 2000 × 1500 × 300 mm e pesa 2.700 kg. As medidas C, L e A são referência dimensional e podem variar sem prejudicar as características do produto.
Qual suporte serve para o 517-316?
O Compacto Mitutoyo 2025 indica o suporte 56AAN125. Esse código não está à venda na loja; consulte a Mitutoyo. Para este tamanho, o catálogo 2019 indica o uso obrigatório de 5 suportes tipo pedestal.
Como apoiar o 517-316?
Nos mesmos pontos em que o desempeno foi lapidado. Vale evitar também diferença de temperatura entre a face de trabalho e a inferior, que gera erro de planeza.
O 517-316 é magnético?
Não é. Além disso, o granito é duas vezes mais duro que o ferro fundido.
Em que ambiente usar o 517-316?
O catálogo recomenda 20 ± 1 °C e 58 ± 2 % de umidade, sem sol direto e longe de ar-condicionado e aquecedores.
