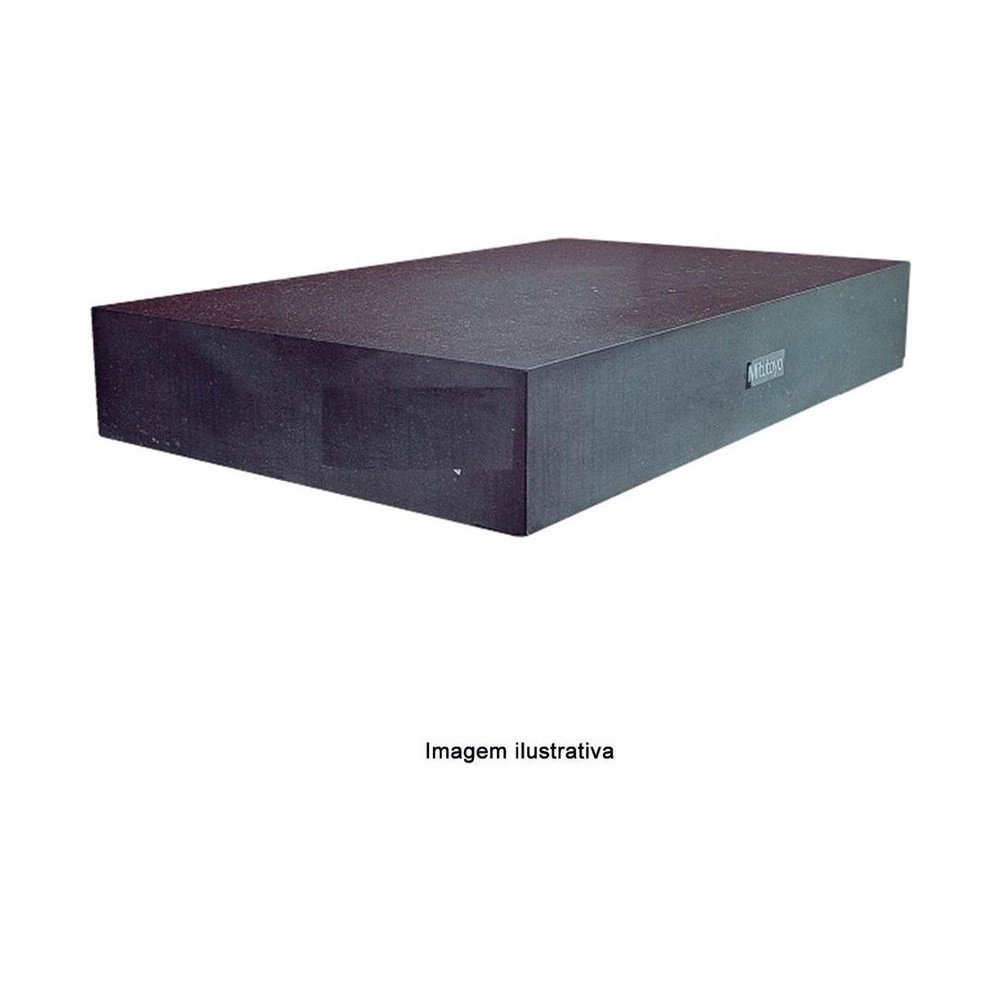

Modelo da série 517 que tem 300 × 300 × 100 mm e planeza Classe 0 pela DIN 876 e pela ABNT, com tolerância de 4 × (1 + L/1000) µm.
É o menor desempeno da série na loja, com 300 × 300 mm de superfície e 27 kg, para servir de referência a peças pequenas.
O granito natural não se deteriora nem muda de dimensão com o tempo. É duas vezes mais duro que o ferro fundido, não é magnético e tem baixo coeficiente de expansão térmica. O desempeno sai de fábrica com certificado de inspeção.
O que distingue o 517-301MSZ entre os desempenos de granito da loja.
O menor desempeno da série na loja.
O mais leve dos dez.
Planeza pela DIN 876 e pela ABNT.
Granito natural, sem magnetismo.
O dobro da dureza do ferro fundido.
Granito natural.
O que cada número do 517-301MSZ significa na prática.
Face de trabalho de 0,09 m², a menor da série na loja. Os três primeiros tamanhos, até 600 × 450 mm, têm 100 mm de espessura (pág. E-41).
Pelo desenho do catálogo, uma batida no granito só lasca a superfície, sem levantar rebarba como no ferro fundido e sem tirar o desempeno da Classe 0 de planeza (pág. E-41).
Pelo Compacto 2025. No suporte indicado, o 56AAN116, de 280 × 280 × 850 mm, a face de trabalho fica a cerca de 950 mm do chão (pág. 39).
Granito natural, livre de deterioração e de mudança dimensional com o tempo, segundo o catálogo (pág. E-41).
Com umidade de 58 ± 2 %. O catálogo pede local de pouca variação de temperatura e o desempeno apoiado nos mesmos pontos em que foi lapidado (pág. E-41).
Situações de medição em que o 517-301MSZ é a escolha certa.
Nem toda inspeção pede uma mesa de metrologia de chão.
O 517-301MSZ tem 300 × 300 mm e 27 kg.
Uma superfície grande sobra quando a peça cabe na mão.
O 517-301MSZ é o menor desempeno da série na loja.
Uma superfície que se deforma com o tempo invalida a medição.
O granito natural do 517-301MSZ não se deteriora nem muda de dimensão com o tempo.
Saliências na superfície marcam peças e instrumentos.
O 517-301MSZ é livre de rebarbas e saliências, pela estrutura de grãos finos do granito.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Para medição de altura, de perpendicularidade e para traçagem.
20 ± 1 °C e 58 ± 2 % de umidade, longe do sol direto e de fontes de calor ou frio.
Nos mesmos pontos em que o desempeno foi lapidado.
Qual a planeza do 517-301MSZ?
Classe 0 pela DIN 876 e pela ABNT, com tolerância de 4 × (1 + L/1000) µm, conforme o catálogo Mitutoyo 2019. Outros graus de exatidão podem ser atendidos sob encomenda.
Quais as dimensões e o peso do 517-301MSZ?
São 300 × 300 × 100 mm (C × L × A) e 27 kg. As medidas C, L e A são referência dimensional e podem variar sem prejudicar as características do produto.
Qual suporte serve para o 517-301MSZ?
O Compacto Mitutoyo 2025 indica o suporte 56AAN116, que também está na loja.
Onde devo instalar o 517-301MSZ?
Em local com pouca variação de temperatura, longe do sol direto, de ar-condicionado e de aquecedores. O ambiente recomendado é de 20 ± 1 °C e umidade de 58 ± 2 %.
Como apoiar o 517-301MSZ?
Nos mesmos pontos em que o desempeno foi lapidado. Diferença de temperatura entre a superfície de trabalho e a de baixo também gera erro de planeza.
O 517-301MSZ é magnético?
Não. O granito não é magnético, é duas vezes mais duro que o ferro fundido e tem baixo coeficiente de expansão térmica.
