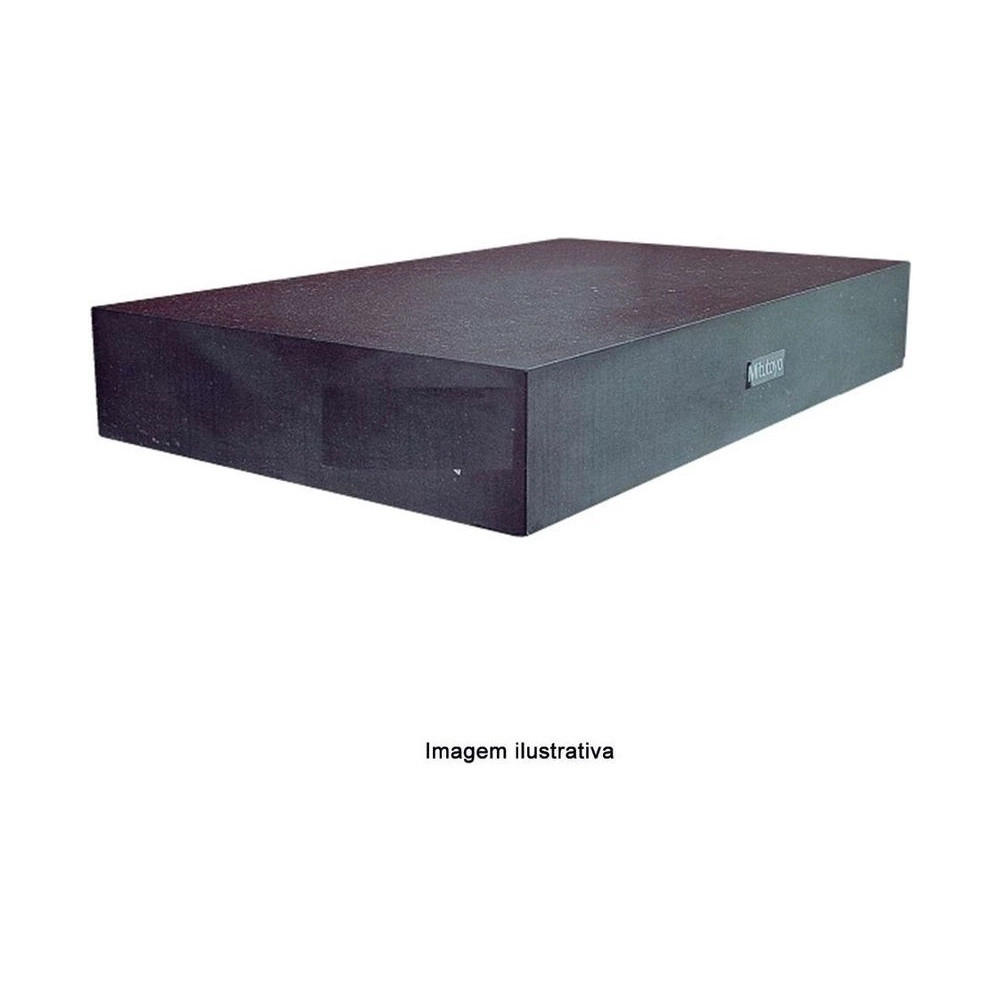

Desempeno de Granito 2000 X 1000 X 250 mm – 517-310

SKU: 517-310

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Certificado de inspeção
Compra Segura
100% protegida
Sobre o produto

Modelo da série 517 que tem 2000 × 1000 × 250 mm e planeza Classe 0 pela DIN 876 e pela ABNT, com tolerância de 4 × (1 + L/1000) µm.

Com 2000 × 1000 × 250 mm e 1.500 kg, é o desempeno de dois metros mais estreito da série.

O granito natural não se deteriora nem muda de dimensão com o tempo. É duas vezes mais duro que o ferro fundido, não é magnético e tem baixo coeficiente de expansão térmica. O desempeno sai de fábrica com certificado de inspeção.

Resumo técnico
  • 2000 × 1000 × 250 mm · série 517
  • Planeza Classe 0 · DIN 876 e ABNT
  • Massa de 1.500 kg · suporte 56AAN124
  • Granito natural · não magnético

Destaques do produto

O que distingue o 517-310 entre os desempenos de granito da loja.

2000 × 1000 mm

Dois metros de comprimento.

1.500 kg

Espessura de 250 mm.

Baixa expansão térmica

Granito natural.

Sem rebarbas

Não danifica peças nem instrumentos.

Certificado de inspeção

Fornecido como padrão.

Classe 0

Planeza pela DIN 876 e pela ABNT.

Principais características

O que cada número do 517-310 significa na prática.

  • 2000 × 1000 × 250 mm Dimensões

    2 m² de face de trabalho, com dois metros de comprimento e 250 mm de espessura (pág. E-41).

  • Classe 0 Planeza

    Classe 0 pela DIN 876 e pela ABNT. Uma batida lasca o granito e não deforma a superfície como no ferro fundido, sem prejudicar a planeza (desenho da pág. E-41).

  • 1.500 kg Massa

    Pelo Compacto 2025. O suporte indicado, 56AAN124, de 1580 × 780 × 700 mm, não está à venda na loja; o catálogo 2019 exige 5 suportes tipo pedestal 156-821 neste tamanho (págs. E-41 e 39).

  • Granito natural Material

    Granito natural, livre de rebarbas e saliências, que não danifica as peças nem os instrumentos (pág. E-41).

  • 20 ± 1 °C Ambiente

    Com 58 ± 2 % de umidade. Diferença de temperatura entre a face de trabalho e a de baixo gera erro de planeza, pelo catálogo (pág. E-41).

Quais problemas este produto resolve?

Situações de medição em que o 517-310 é a escolha certa.

Desafio Peça de até dois metros

O desempeno de 1500 mm fica curto.

Solução

O 517-310 tem 2000 mm de comprimento.

Desafio Dois metros com um metro de largura

Nem toda peça longa pede 1500 mm de largura.

Solução

O 517-310 tem 1000 mm de largura, contra 1500 mm do 517-316.

Desafio Rebarba riscando a peça

Saliências na superfície marcam peças e instrumentos.

Solução

O 517-310 é livre de rebarbas e saliências, pela estrutura de grãos finos do granito.

Desafio Mesa de ferro fundido

O catálogo compara o granito com o ferro fundido e aponta as vantagens do granito.

Solução

O granito do 517-310 não é magnético e tem o dobro da dureza do ferro fundido.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 517
  • Modelo: Em Granito
  • Dimensões: 2000 X 1000 X 250
  • Planeza das Faces: 4 × (1 + L/1000) µm
  • Normas de referência: DIN 876 Classe 0 / ABNT Classe 0
  • Peso: 1.500 kg

Detalhes técnicos

Linha
Desempeno de granito
Superfície
Granito natural, livre de rebarbas e saliências
Suporte indicado (Compacto 2025)
56AAN124 (não vendido na loja)
Apoio (catálogo 2019)
Uso obrigatório de 5 suportes tipo pedestal
Outros graus
Sob encomenda

Funções

Como usar o 517-310
Superfície de referência

Para medição de altura, de perpendicularidade e para traçagem.

Ambiente estável

Pouca variação de temperatura: nada de sol direto, ar-condicionado ou aquecedor ao lado.

Apoio correto

Nos mesmos pontos em que o desempeno foi lapidado.

Variações da série

Desempenos de granito da série 517 disponíveis na loja

Código Dimensões (C × L × A) Massa Suporte (Compacto 2025)
517-301MSZ 300 × 300 × 100 mm 27 kg 56AAN116
517-311 450 × 300 × 100 mm 40 kg 56AAN117
517-314MSZ 600 × 450 × 100 mm 80 kg 56AAN118
517-303MSZ 600 × 600 × 130 mm 140 kg 56AAN119
517-305MSZ 750 × 500 × 130 mm 146 kg 56AAN120
517-307MSZ 1000 × 750 × 150 mm 337 kg 56AAN121
517-309MSZ 1000 × 1000 × 150 mm 450 kg 56AAN122
517-313 1500 × 1000 × 200 mm 900 kg 56AAN123
517-310 (este) 2000 × 1000 × 250 mm 1.500 kg 56AAN124
517-316 2000 × 1500 × 300 mm 2.700 kg 56AAN125

Itens inclusos

  • Desempeno de Granito 517-310
  • Certificado de inspeção

Vídeo

Perguntas e Respostas

Qual a planeza do 517-310?

Classe 0 pela DIN 876 e pela ABNT, com tolerância de 4 × (1 + L/1000) µm, conforme o catálogo Mitutoyo 2019. Outros graus de exatidão podem ser atendidos sob encomenda.

Que suporte é indicado para o 517-310?

O Compacto Mitutoyo 2025 indica o suporte 56AAN124. Esse código não está à venda na loja; consulte a Mitutoyo. Para este tamanho, o catálogo 2019 indica o uso obrigatório de 5 suportes tipo pedestal.

Quanto pesa e que tamanho tem o 517-310?

São 2000 × 1000 × 250 mm (C × L × A) e 1.500 kg. O catálogo trata C, L e A como referência dimensional, que pode variar sem afetar o produto.

Onde devo instalar o 517-310?

Em local com pouca variação de temperatura, longe do sol direto, de ar-condicionado e de aquecedores. O ambiente recomendado é de 20 ± 1 °C e umidade de 58 ± 2 %.

Em que pontos o 517-310 deve ficar apoiado?

O 517-310 deve ficar apoiado nos pontos em que foi lapidado. Diferença de temperatura entre a superfície de trabalho e a de baixo também gera erro de planeza.

O granito do 517-310 é magnético?

Não. O granito não é magnético, é duas vezes mais duro que o ferro fundido e tem baixo coeficiente de expansão térmica.
