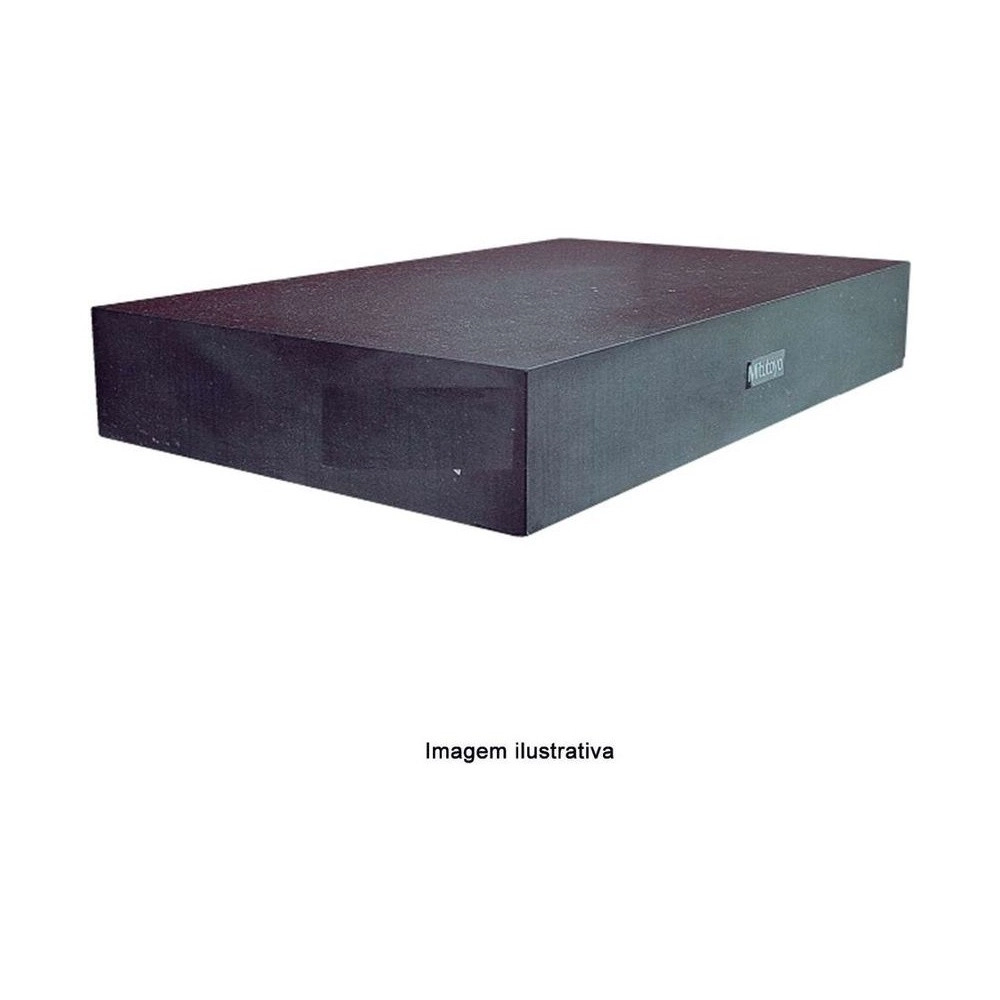

O Desempeno de Granito Mitutoyo 517-313 é a superfície de referência da série 517 de 1500 × 1000 × 200 mm, fabricada na Classe 0 da DIN 876 e da ABNT (4 × (1 + L/1000) µm).
Tem 1500 × 1000 × 200 mm e 900 kg. No catálogo 2019, é o primeiro tamanho da série com uso obrigatório de 5 suportes tipo pedestal.
Comparado ao ferro fundido, o granito é duas vezes mais duro e não é magnético; uma batida causa lascamento, sem prejudicar a planeza. O certificado de inspeção acompanha o desempeno.
O que distingue o 517-313 entre os desempenos de granito da loja.
Espessura de 200 mm.
Pelo Compacto 2025.
Duas vezes mais duro que o ferro fundido.
Granito natural.
Não danifica peças nem instrumentos.
Fornecido como padrão.
O que cada número do 517-313 significa na prática.
C × L × A, como referência dimensional.
DIN 876 e ABNT: 4 × (1 + L/1000) µm.
Livre de rebarbas e saliências.
Umidade de 58 ± 2 %.
Situações de medição em que o 517-313 é a escolha certa.
Os desempenos de um metro ficam curtos.
O 517-313 tem 1500 mm de comprimento.
O catálogo pede apoio nos mesmos pontos em que o desempeno foi lapidado.
O catálogo 2019 indica 5 suportes tipo pedestal para o 517-313; o Compacto 2025 lista o suporte 56AAN123.
Uma superfície que se deforma com o tempo invalida a medição.
O granito natural do 517-313 não se deteriora nem muda de dimensão com o tempo.
Saliências na superfície marcam peças e instrumentos.
O 517-313 é livre de rebarbas e saliências, pela estrutura de grãos finos do granito.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Referência plana em medições de altura e perpendicularidade e na traçagem.
20 ± 1 °C e 58 ± 2 % de umidade, longe do sol direto e de fontes de calor ou frio.
O 517-313 fica apoiado onde foi lapidado.
Que tolerância de planeza tem o 517-313?
Pelo catálogo Mitutoyo 2019, 4 × (1 + L/1000) µm, que corresponde à Classe 0 da DIN 876 e da ABNT. Há outros graus de exatidão sob encomenda.
Quais as dimensões e o peso do 517-313?
1500 × 1000 × 200 mm de comprimento, largura e altura, com massa de 900 kg. As medidas C, L e A são referência dimensional e podem variar sem prejudicar as características do produto.
Qual suporte serve para o 517-313?
O Compacto Mitutoyo 2025 indica o suporte 56AAN123, que também está na loja. Para este tamanho, o catálogo 2019 indica o uso obrigatório de 5 suportes tipo pedestal.
O 517-313 é magnético?
Não. É uma das vantagens do granito sobre o ferro fundido, junto com a dureza duas vezes maior e a baixa expansão térmica.
Onde colocar o 517-313?
Num ambiente estável: 20 ± 1 °C, umidade de 58 ± 2 %, sem sol direto nem ar-condicionado ou aquecedor por perto.
Como apoiar o 517-313?
Nos mesmos pontos em que o desempeno foi lapidado. O erro de planeza também aparece quando a face de trabalho e a de baixo ficam em temperaturas diferentes.
