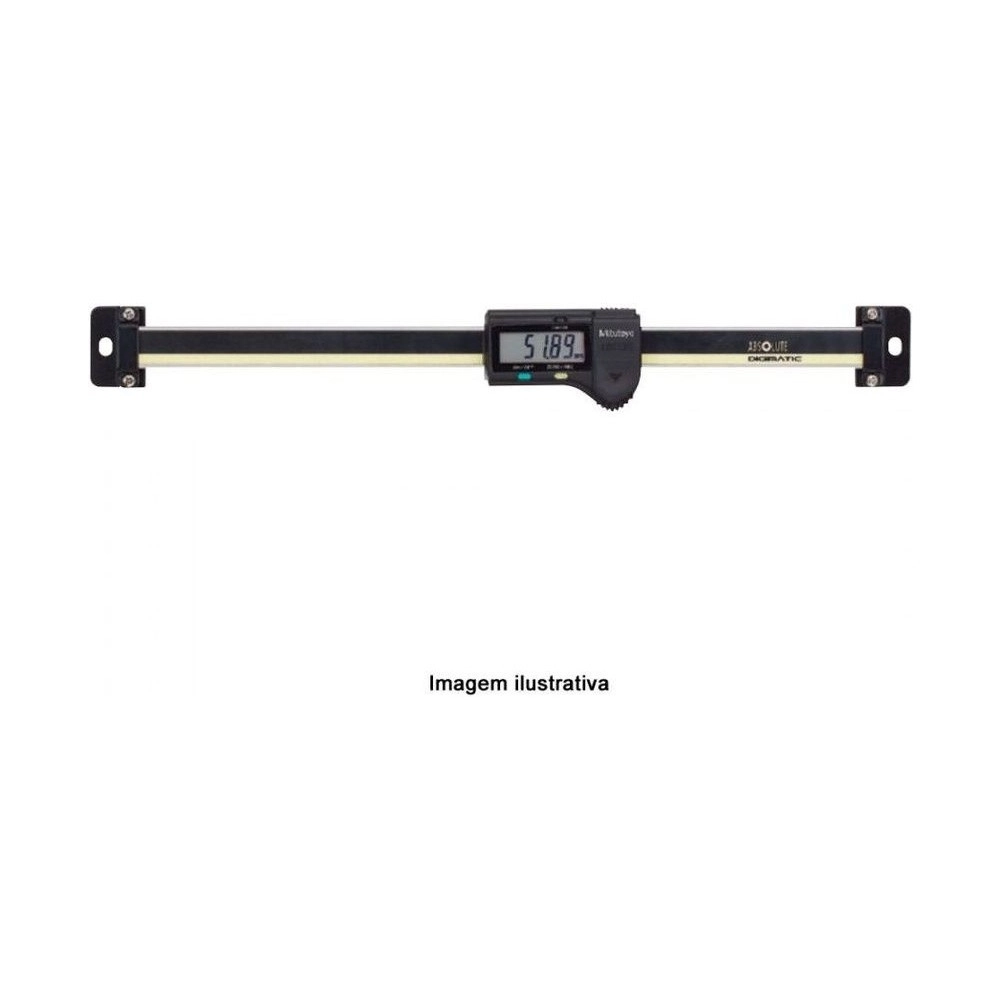

Escala Digimatic ABSOLUTE SD-100E – 0-1000MM – 572-467

SKU: 572-467

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Manual de operação
Compra Segura
100% protegida
Sobre o produto

Modelo SD-100E que é a de maior curso da sublinha: 0 a 1000 mm, com resolução de 0,01 mm e exatidão de 0,07 mm.

Em números, o SD-100E da sublinha SD-E: capacidade de 0-1000 mm, resolução de 0,01 mm, exatidão de 0,07 mm e repetibilidade de 0,01 mm. É o teto da série, sete vezes a resolução exibida no display.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e aceita inverter o sentido da contagem, recurso que os modelos D, F e G não têm. Acompanha o manual de operação. Num curso desse tamanho o contador EC, opcional, evita percorrer a máquina só para enxergar o valor.

Resumo técnico
  • Capacidade 0-1000 mm · resolução 0,01 mm
  • Exatidão 0,07 mm · repetibilidade 0,01 mm
  • Display horizontal · inversão de sentido de contagem
  • Saída de dados Digimatic · bateria de aprox. 5.000 h

Destaques do produto

O que distingue o 572-467 dentro da sublinha SD-E da Série 572.

Um metro de curso

O maior da sublinha SD-E, para pórtico e mesa longa.

Exatidão de 0,07 mm

O extremo da escada: mais que o dobro da dos modelos curtos.

Centésimo no display

Resolução de 0,01 mm mesmo em um metro de curso.

Mantém o zero desligada

ABSOLUTE: um metro sem referenciar na partida.

Leitura imune à velocidade

A posição não se perde em deslocamento rápido.

Inversão de contagem

Recurso do modelo E, ausente nos D, F e G.

Principais características

O que cada número do 572-467 significa na prática.

  • 0 a 1000 mm Capacidade

    Pelo catálogo 2019, a escala tem 1174 mm de ponta a ponta e pesa 2,04 kg; o corpo é maior que o curso, e a montagem precisa prever essa diferença.

  • 0,01 mm Resolução

    O display mostra o centésimo em todo o curso, e a repetibilidade declarada no catálogo 2019 é do mesmo tamanho, 0,01 mm.

  • 0,07 mm Exatidão

    O maior valor da série, o do curso de 1000 mm, pelo catálogo 2019; até 200 mm a mesma linha declara 0,03 mm.

  • Inversão de contagem e preset Funções

    O sufixo E inverte o sentido da contagem e guarda dois valores de preset no ajuste de zero. Pelo catálogo 2019, a inversão não existe nos modelos D, F e G.

  • Cerca de 5.000 horas Bateria

    Pelo catálogo 2019, a pilha de óxido de prata de 1,5 V dura cerca de 5.000 horas nas multi-funções, e o display mostra o aviso de carga baixa.

  • DP1-VA, MUX-10F e IT-016U Saída de dados

    A saída de dados liga a escala direto a essas unidades, sem passar pelo contador EC, que fica como display externo opcional (catálogo 2019, diagrama do sistema).

Quais problemas este produto resolve?

Situações de medição em que o 572-467 é a escolha certa.

Desafio Medir um metro sem emendar

Cobrir 1000 mm com escala menor obriga a medir por partes, e cada emenda soma erro.

Solução

O 572-467 cobre o metro inteiro num curso só.

Desafio Dimensionar tolerância pelo display

O display mostra 0,01 mm, e tomar isso por exatidão em um metro de curso leva a especificar o que a escala não entrega.

Solução

O 572-467 declara 0,07 mm de exatidão, e é esse o número que entra no projeto.

Desafio Referenciar um metro toda manhã

Escala incremental de 1000 mm exige percorrer o curso até achar a origem.

Solução

O 572-467 é ABSOLUTE: liga já posicionado.

Desafio Escolher o maior sem precisar

Curso sobrando não melhora nada e traz a pior exatidão da sublinha.

Solução

Se 800 mm bastam, o 572-466 entrega 0,06 mm; se 600 bastam, o 572-465 entrega 0,05.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SD-100E
  • Alcance (mm): 0-1000mm
  • Resolução (mm): 0,01mm
  • Capacidade: 0-1000mm
  • Resolução / Graduação : 0,01mm
  • Exatidão: 0,07mm
  • Repetibilidade: 0.01mm
  • Vida útil da bateria: Aprox. 5.000 horas
  • Saída de Dados: Sim

Detalhes técnicos

Posição na sublinha
O maior curso e a maior exatidão declarada

Transmissão de dados

A escala 572-467 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:

Cabo de conexão (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cabo para U-WAVE-T (padrão / para pedal)
02AZD790F / 02AZE140F
Interface USB IT-020U
264-020

Variações da série

Outros modelos da sublinha SD-E da Série 572 disponíveis na loja

Código Modelo Capacidade Resolução Exatidão
572-460 SD-10E 0-100 mm 0,01 mm 0,03 mm
572-461 SD-15E 0-150 mm 0,01 mm 0,03 mm
572-462 SD-20E 0-200 mm 0,01 mm 0,03 mm
572-463 SD-30E 0-300 mm 0,01 mm 0,04 mm
572-465 SD-60E 0-600 mm 0,01 mm 0,05 mm
572-475 SD-24"E 0-600 mm / 0-24" .0005" / 0,01 mm 0,05 mm / .002"
572-466 SD-80E 0-800 mm 0,01 mm 0,06 mm
572-467 (este) SD-100E 0-1000 mm 0,01 mm 0,07 mm

Itens inclusos

  • Escala Digimatic ABSOLUTE
  • Manual de operação
  • Certificado de Inspeção Individual
  • Opcional, vendido à parte: contador EC, usado como display externo
  • Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas e Respostas

Por que a exatidão do 572-467 é 0,07 mm se o display mostra 0,01?

Porque são coisas diferentes. A resolução, 0,01 mm, é o quanto o display exibe; a exatidão, 0,07 mm, é o quanto a leitura pode se afastar do valor real em um metro de curso.

O 572-467 é o maior da sublinha?

É, com 1000 mm. Os cursos abaixo são 800 mm no 572-466 e 600 mm no 572-465.

Compensa pegar o 572-467 mesmo precisando de menos?

Não. Curso sobrando não melhora a medição e traz a pior exatidão da sublinha. O modelo certo é o do curso necessário.

O 572-467 precisa ser referenciado ao ligar?

Não. É ABSOLUTE e mantém o zero desligado, o que em um metro de curso economiza tempo real.

O 572-467 lê em polegada?

Não. O único da sublinha SD-E com polegada é o 572-475, de 600 mm.

Certificações e Tecnologias

O que acompanha o 572-467 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Saída Digimatic
Saída Digimatic

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
