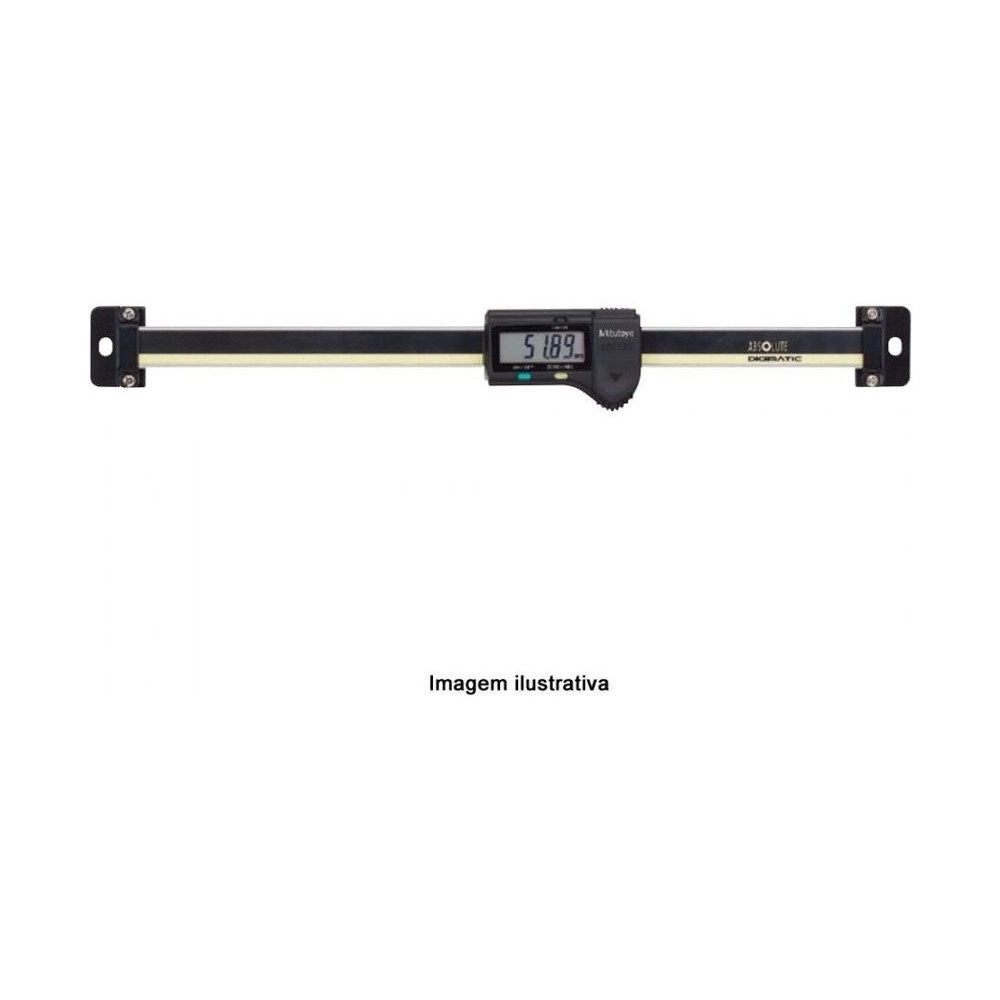

Modelo SD-15E que mede 0 a 150 mm com resolução de 0,01 mm e exatidão de 0,03 mm.
Em números, o SD-15E da sublinha SD-E: capacidade de 0-150 mm, resolução de 0,01 mm, exatidão de 0,03 mm e repetibilidade de 0,01 mm. É o melhor valor da série, e ele vale só até 200 mm de curso.
Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e aceita inverter o sentido da contagem, recurso que os modelos D, F e G não têm. Acompanha o manual de operação. O display do próprio instrumento atende a montagem em dispositivo pequeno; o contador EC é opcional.
O que distingue o 572-461 dentro da sublinha SD-E da Série 572.
O maior curso ainda na melhor exatidão da sublinha, junto do de 200 mm.
Mantém o zero desligada, sem origem para reencontrar.
A mesma de toda a sublinha SD-E.
Deslocamento rápido não faz a leitura pular.
Recurso do modelo E, ausente nos D, F e G.
Liga a computador e a sistema de automação.
O que cada número do 572-461 significa na prática.
Pelo catálogo 2019, a escala tem 294 mm de ponta a ponta e pesa 280 g; o corpo é maior que o curso, e a montagem precisa prever essa diferença.
O display mostra o centésimo em todo o curso, e a repetibilidade declarada no catálogo 2019 é do mesmo tamanho, 0,01 mm.
O catálogo 2019 só declara 0,03 mm até 200 mm de curso; daí em diante a exatidão sobe um centésimo por degrau, até 0,07 mm em 1000 mm.
O sufixo E inverte o sentido da contagem e guarda dois valores de preset no ajuste de zero. Pelo catálogo 2019, a inversão não existe nos modelos D, F e G; o F de mesmo curso é o 572-481-10.
Pelo catálogo 2019, a pilha de óxido de prata de 1,5 V dura cerca de 5.000 horas nas multi-funções, e o display mostra o aviso de carga baixa.
A saída de dados liga a escala direto a essas unidades, sem passar pelo contador EC, que fica como display externo opcional (catálogo 2019, diagrama do sistema).
Situações de medição em que o 572-461 é a escolha certa.
A ficha mostra 0,01 mm de resolução em toda a linha, e isso esconde que a exatidão varia de 0,03 a 0,07 mm.
Os 150 mm do 572-461 ficam na faixa de 0,03 mm, o melhor valor da sublinha.
Escala incremental obriga a reencontrar a referência toda vez que a máquina liga.
O 572-461 é ABSOLUTE: o zero permanece.
Em deslocamento veloz a escala incremental pode perder pulso sem avisar.
A leitura absoluta do 572-461 não depende de somar pulsos.
Dependendo de onde a escala é fixada, o número cresce para o lado errado.
O modelo E permite inverter o sentido de contagem, sem remontar.
Especificações, detalhes de construção, variações da série e o que vem na caixa.
A escala 572-461 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:
Qual a exatidão do 572-461?
0,03 mm, o melhor valor da sublinha SD-E, mantido nos cursos de 100, 150 e 200 mm.
Vale subir do 572-461 para o de 300 mm?
Vale se o curso for necessário. A exatidão do de 300 mm é 0,04 mm, um degrau acima. Curso maior custa exatidão nesta linha.
O 572-461 precisa de referenciamento ao ligar?
Não. É ABSOLUTE e mantém o zero mesmo desligado.
O 572-461 aceita display vertical?
Não. O display é horizontal; a versão vertical da linha é a SDV, e o equivalente é o 572-561.
O 572-461 tem saída de dados?
Tem. A linha permite conexão a computador e a sistema de automação.
O que acompanha o 572-461 de fábrica.
A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.
Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.
A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
