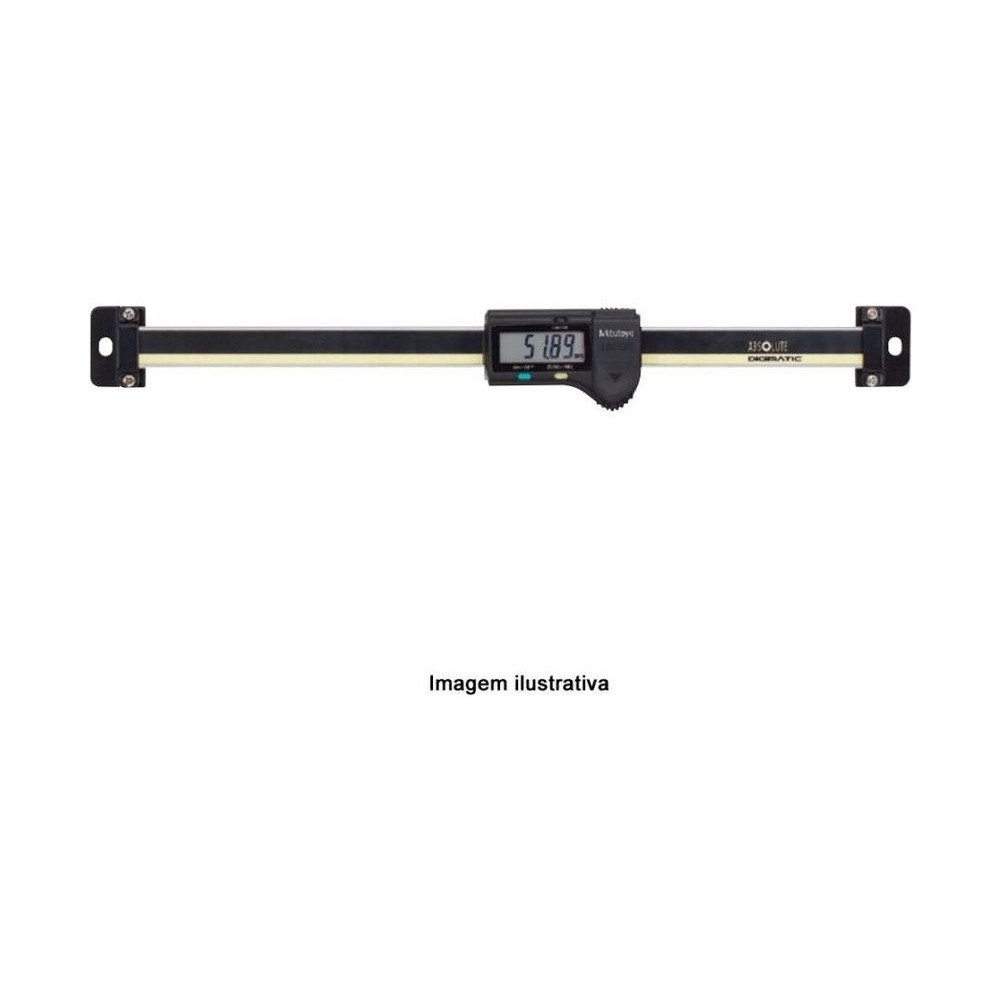

Escala Digimatic ABSOLUTE SD-20E – 0-200MM – 572-462

SKU: 572-462

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Manual de operação
Compra Segura
100% protegida
Sobre o produto

Modelo SD-20E que mede 0 a 200 mm com resolução de 0,01 mm e exatidão de 0,03 mm.

Em números, o SD-20E da sublinha SD-E: capacidade de 0-200 mm, resolução de 0,01 mm, exatidão de 0,03 mm e repetibilidade de 0,01 mm. É o melhor valor da série, e ele vale só até 200 mm de curso.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e aceita inverter o sentido da contagem, recurso que os modelos D, F e G não têm. Acompanha o manual de operação. O display do próprio instrumento atende a montagem em dispositivo pequeno; o contador EC é opcional.

Resumo técnico
  • Capacidade 0-200 mm · resolução 0,01 mm
  • Exatidão 0,03 mm · repetibilidade 0,01 mm
  • Display horizontal · inversão de sentido de contagem
  • Saída de dados Digimatic · bateria de aprox. 5.000 h

Destaques do produto

O que distingue o 572-462 dentro da sublinha SD-E da Série 572.

O limite da faixa boa

200 mm é o maior curso que ainda declara 0,03 mm de exatidão.

Resolução de 0,01 mm

A mesma de toda a sublinha SD-E.

Mantém o zero desligada

ABSOLUTE: sem origem para reencontrar ao ligar.

Leitura imune à velocidade

A posição é lida, não somada em pulsos.

Inversão de sentido

Recurso do modelo E, ausente nos D, F e G.

Saída de dados

Conexão a computador e automação.

Principais características

O que cada número do 572-462 significa na prática.

  • 0 a 200 mm Capacidade

    310 g e 344 mm de comprimento total, segundo a tabela do catálogo 2019, que traz desenho próprio para os modelos até 300 mm.

  • 0,01 mm Resolução

    Repetibilidade de 0,01 mm, igual à resolução, pela tabela do catálogo 2019: a leitura repetida no mesmo ponto fica dentro de um dígito do display.

  • 0,03 mm Exatidão

    O melhor valor da série, que o catálogo 2019 mantém até 200 mm de curso; a 300 mm a mesma linha já passa a 0,04 mm.

  • Inversão de contagem e preset Funções

    A matriz de funções do catálogo 2019 dá a inversão de sentido de contagem só aos modelos E, e o preset de dois valores aos E e aos F.

  • Cerca de 5.000 horas Bateria

    Vida útil da pilha nas sublinhas multi-funções, pela tabela do catálogo 2019; o display avisa quando a carga está baixa. As escalas simples (D) chegam a cerca de 20.000 horas.

  • DP1-VA, MUX-10F e IT-016U Saída de dados

    Pelo diagrama do sistema do catálogo 2019, a escala se conecta a essas unidades sem o contador EC; o EC entra só quando se quer um display externo.

Quais problemas este produto resolve?

Situações de medição em que o 572-462 é a escolha certa.

Desafio Precisar de 200 mm sem perder exatidão

Subir de curso normalmente custa exatidão, e a ficha não deixa isso evidente porque a resolução não muda.

Solução

O 572-462 é o maior curso da sublinha que ainda entrega 0,03 mm.

Desafio Comprar 300 mm por precaução

Pegar curso maior "por garantia" leva junto uma exatidão pior, que fica para sempre na medição.

Solução

Se 200 mm bastam, o 572-462 mantém o melhor valor da linha.

Desafio Zerar a cada ligamento

Escala incremental exige referenciar a origem em toda partida.

Solução

O 572-462 é ABSOLUTE e guarda o zero.

Desafio Sentido de contagem invertido pela montagem

Fixar a escala do outro lado faz o número crescer ao contrário.

Solução

O modelo E permite inverter o sentido sem remontar o conjunto.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SD-20E
  • Alcance (mm): 0-200mm
  • Resolução (mm): 0,01mm
  • Capacidade: 0-200mm
  • Resolução / Graduação : 0,01mm
  • Exatidão: 0,03mm
  • Repetibilidade: 0.01mm
  • Vida útil da bateria: Aprox. 5.000 horas
  • Saída de Dados: Sim

Detalhes técnicos

Próximo degrau
572-463, de 300 mm, com 0,04 mm

Transmissão de dados

A escala 572-462 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:

Cabo de conexão (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cabo para U-WAVE-T (padrão / para pedal)
02AZD790F / 02AZE140F
Interface USB IT-020U
264-020

Variações da série

Outros modelos da sublinha SD-E da Série 572 disponíveis na loja

Código Modelo Capacidade Resolução Exatidão
572-460 SD-10E 0-100 mm 0,01 mm 0,03 mm
572-461 SD-15E 0-150 mm 0,01 mm 0,03 mm
572-462 (este) SD-20E 0-200 mm 0,01 mm 0,03 mm
572-463 SD-30E 0-300 mm 0,01 mm 0,04 mm
572-465 SD-60E 0-600 mm 0,01 mm 0,05 mm
572-475 SD-24"E 0-600 mm / 0-24" .0005" / 0,01 mm 0,05 mm / .002"
572-466 SD-80E 0-800 mm 0,01 mm 0,06 mm
572-467 SD-100E 0-1000 mm 0,01 mm 0,07 mm

Itens inclusos

  • Escala Digimatic ABSOLUTE
  • Manual de operação
  • Certificado de Inspeção Individual
  • Opcional, vendido à parte: contador EC, usado como display externo
  • Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas e Respostas

Por que o 572-462 é o limite da melhor exatidão?

Porque é o maior curso da sublinha SD-E que ainda declara 0,03 mm. O modelo seguinte, de 300 mm, passa a 0,04 mm.

Qual a diferença entre o 572-462 e o 572-463?

O curso e a exatidão: 200 mm com 0,03 mm contra 300 mm com 0,04 mm. A resolução é 0,01 mm nos dois.

O 572-462 perde a referência ao desligar?

Não. É uma escala ABSOLUTE.

Resolução e exatidão do 572-462 são a mesma coisa?

Não. A resolução, 0,01 mm, é o quanto o display mostra. A exatidão, 0,03 mm, é o quanto a leitura pode se afastar do valor real.

Existe o 572-462 com display vertical?

A versão vertical da linha é a SDV; o equivalente em 200 mm é o 572-562.

Certificações e Tecnologias

O que acompanha o 572-462 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Saída Digimatic
Saída Digimatic

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
