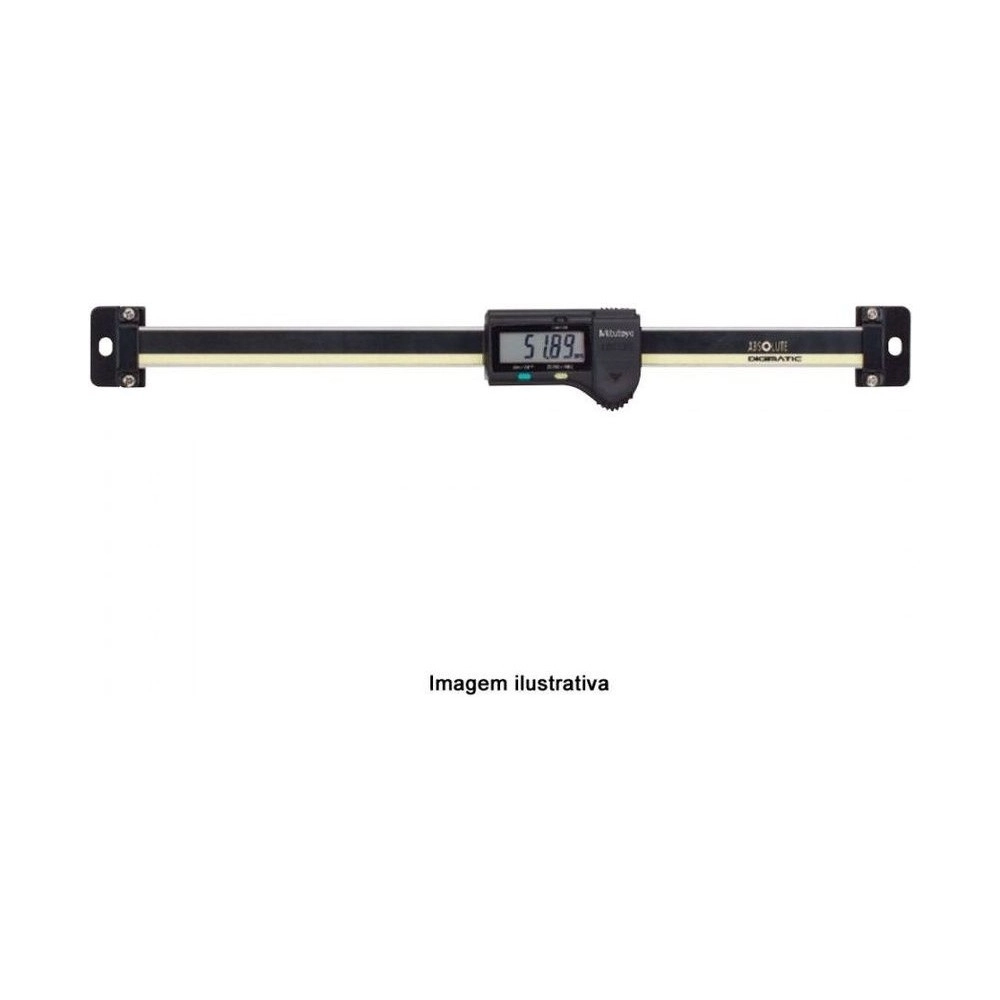

Modelo SD-30E que mede 0 a 300 mm com resolução de 0,01 mm e exatidão de 0,04 mm.
Em números, o SD-30E da sublinha SD-E: capacidade de 0-300 mm, resolução de 0,01 mm, exatidão de 0,04 mm e repetibilidade de 0,01 mm. É o primeiro degrau acima do melhor valor da série, que é 0,03 mm.
Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e aceita inverter o sentido da contagem, recurso que os modelos D, F e G não têm. Acompanha o manual de operação. O contador EC é opcional e serve de display externo quando o instrumento fica em posição de leitura ruim.
O que distingue o 572-463 dentro da sublinha SD-E da Série 572.
O dobro do modelo mais comum da sublinha.
Um degrau acima da faixa curta, e ainda o melhor entre os cursos longos.
0,01 mm, a mesma de toda a sublinha.
Guarda o zero desligada, sem referenciar ao ligar.
Recurso do modelo E.
Conecta a computador e automação.
O que cada número do 572-463 significa na prática.
Comprimento total de 444 mm e massa de 370 g, pela tabela de dimensões do catálogo 2019: é o que a mesa ou o dispositivo precisa comportar.
A tabela do catálogo 2019 dá repetibilidade de 0,01 mm a toda a Série 572, o mesmo passo que o display mostra.
Primeiro degrau acima do melhor valor: até 200 mm a série declara 0,03 mm e, a 300 mm, 0,04 mm, pelo catálogo 2019.
O sufixo E inverte o sentido da contagem e guarda dois valores de preset no ajuste de zero. Pelo catálogo 2019, a inversão não existe nos modelos D, F e G.
É o valor que o catálogo 2019 dá às escalas E e F, contra cerca de 20.000 horas das simples D. O aviso de bateria fraca no display antecipa a troca da pilha de óxido de prata de 1,5 V.
O catálogo 2019 mostra a ligação da escala a essas unidades sem o contador EC, que é opcional e serve de display externo.
Situações de medição em que o 572-463 é a escolha certa.
A resolução de 0,01 mm é igual em toda a linha, o que faz parecer que todos medem igual.
O 572-463 declara 0,04 mm de exatidão: é o número que diz o quanto a leitura pode se afastar do real.
Dispositivo maior e mesa de máquina pequena passam dos 200 mm, e a escala curta não alcança.
O 572-463 cobre 300 mm mantendo a resolução de centésimo.
Escala incremental perde o zero quando a máquina desliga.
O 572-463 é ABSOLUTE e mantém a referência.
A montagem nem sempre permite escolher o lado da escala.
O modelo E inverte o sentido de contagem sem remontagem.
Especificações, detalhes de construção, variações da série e o que vem na caixa.
A escala 572-463 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:
Por que a exatidão do 572-463 é pior que a do de 200 mm?
Porque o curso é maior. Mais comprimento significa mais material sujeito a dilatação e a desalinhamento de montagem. Na sublinha SD-E a exatidão vai de 0,03 mm nos curtos a 0,07 mm no de 1000 mm.
A resolução do 572-463 mudou em relação aos menores?
Não. São 0,01 mm em toda a sublinha. O que muda é a exatidão.
Quando escolher o 572-463 e não o 572-462?
Quando o curso passar de 200 mm. Se couber em 200, o 572-462 entrega exatidão melhor.
O 572-463 mantém o zero ao desligar?
Mantém. É uma escala ABSOLUTE.
O 572-463 existe em versão vertical?
A linha vertical é a SDV; o equivalente em 300 mm é o 572-563.
O que acompanha o 572-463 de fábrica.
A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.
Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.
A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
