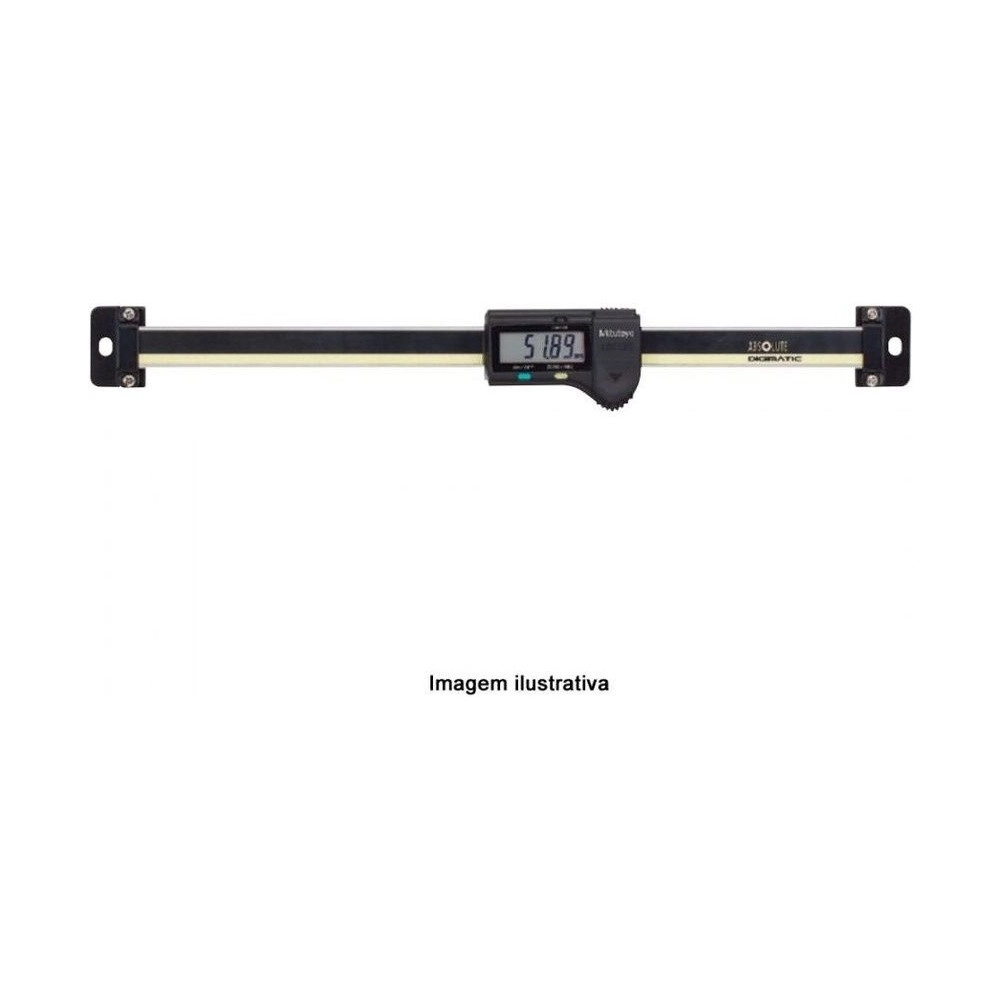

Escala Digimatic ABSOLUTE SD-10E – 0-100MM – 572-460

SKU: 572-460

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Manual de operação
Compra Segura
100% protegida
Sobre o produto

Modelo SD-10E que mede 0 a 100 mm com resolução de 0,01 mm e exatidão de 0,03 mm, a melhor da sublinha.

Em números, o SD-10E da sublinha SD-E: capacidade de 0-100 mm, resolução de 0,01 mm, exatidão de 0,03 mm e repetibilidade de 0,01 mm. É o melhor valor da série, e ele vale só até 200 mm de curso.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e aceita inverter o sentido da contagem, recurso que os modelos D, F e G não têm. Acompanha o manual de operação. O display do próprio instrumento atende a montagem em dispositivo pequeno; o contador EC é opcional.

Resumo técnico
  • Capacidade 0-100 mm · resolução 0,01 mm
  • Exatidão 0,03 mm · repetibilidade 0,01 mm
  • Display horizontal · inversão de sentido de contagem
  • Saída de dados Digimatic · bateria de aprox. 5.000 h

Destaques do produto

O que distingue o 572-460 dentro da sublinha SD-E da Série 572.

Exatidão de 0,03 mm

O melhor da sublinha SD-E, junto com os de 150 e 200 mm.

Mantém o zero desligada

ABSOLUTE: liga e já está na referência, sem reencontrar origem.

Não erra por velocidade

A escala absoluta não perde contagem em deslocamento rápido.

Curso de 100 mm

A medida de dispositivo e máquina pequena.

Modelo multi-funções

O sufixo E traz a inversão de sentido de contagem, que os D, F e G não têm.

Saída de dados

Conecta a computador e sistema de automação.

Principais características

O que cada número do 572-460 significa na prática.

  • 0 a 100 mm Capacidade

    Comprimento total de 244 mm e massa de 250 g, pela tabela de dimensões do catálogo 2019: é o que a mesa ou o dispositivo precisa comportar.

  • 0,01 mm Resolução

    A tabela do catálogo 2019 dá repetibilidade de 0,01 mm a toda a Série 572, o mesmo passo que o display mostra.

  • 0,03 mm Exatidão

    O melhor valor da série, que o catálogo 2019 mantém até 200 mm de curso; a 300 mm a mesma linha já passa a 0,04 mm.

  • Inversão de contagem e preset Funções

    A matriz de funções do catálogo 2019 dá a inversão de sentido de contagem só aos modelos E, e o preset de dois valores aos E e aos F.

  • Cerca de 5.000 horas Bateria

    É o valor que o catálogo 2019 dá às escalas E e F, contra cerca de 20.000 horas das simples D. O aviso de bateria fraca no display antecipa a troca da pilha de óxido de prata de 1,5 V.

  • DP1-VA, MUX-10F e IT-016U Saída de dados

    O catálogo 2019 mostra a ligação da escala a essas unidades sem o contador EC, que é opcional e serve de display externo.

Quais problemas este produto resolve?

Situações de medição em que o 572-460 é a escolha certa.

Desafio Reencontrar a origem a cada partida

Escala incremental perde a referência ao desligar, e recuperá-la custa tempo em toda partida de turno.

Solução

O 572-460 é ABSOLUTE e mantém o zero mesmo desligado.

Desafio Contagem que se perde no movimento rápido

Escala incremental pode pular pulso quando a mesa corre depressa, e o erro não avisa.

Solução

A escala absoluta do 572-460 não depende de contagem: a posição é lida, não somada.

Desafio Exatidão que o curso longo não entrega

A mesma resolução de 0,01 mm aparece em toda a sublinha, mas a exatidão cai conforme o curso cresce.

Solução

Nos 100 mm do 572-460 a exatidão é 0,03 mm, a melhor disponível na SD-E.

Desafio Inverter o sentido da contagem

Montagem invertida obriga a ler ao contrário, ou a desmontar e girar o conjunto.

Solução

O sufixo E do 572-460 permite inverter o sentido, recurso ausente nos modelos D, F e G.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SD-10E
  • Alcance (mm): 0-100mm
  • Resolução (mm): 0,01mm
  • Capacidade: 0-100mm
  • Resolução / Graduação : 0,01mm
  • Exatidão: 0,03mm
  • Repetibilidade: 0.01mm
  • Vida útil da bateria: Aprox. 5.000 horas
  • Saída de Dados: Sim

Detalhes técnicos

Tipo de display
Horizontal; a versão vertical da linha é a SDV

Transmissão de dados

A escala 572-460 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:

Cabo de conexão (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cabo para U-WAVE-T (padrão / para pedal)
02AZD790F / 02AZE140F
Interface USB IT-020U
264-020

Variações da série

Outros modelos da sublinha SD-E da Série 572 disponíveis na loja

Código Modelo Capacidade Resolução Exatidão
572-460 (este) SD-10E 0-100 mm 0,01 mm 0,03 mm
572-461 SD-15E 0-150 mm 0,01 mm 0,03 mm
572-462 SD-20E 0-200 mm 0,01 mm 0,03 mm
572-463 SD-30E 0-300 mm 0,01 mm 0,04 mm
572-465 SD-60E 0-600 mm 0,01 mm 0,05 mm
572-475 SD-24"E 0-600 mm / 0-24" .0005" / 0,01 mm 0,05 mm / .002"
572-466 SD-80E 0-800 mm 0,01 mm 0,06 mm
572-467 SD-100E 0-1000 mm 0,01 mm 0,07 mm

Itens inclusos

  • Escala Digimatic ABSOLUTE
  • Manual de operação
  • Certificado de Inspeção Individual
  • Opcional, vendido à parte: contador EC, usado como display externo
  • Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas e Respostas

O que significa o E no modelo do 572-460?

É o modelo multi-funções da Série 572. Ele traz a inversão de sentido de contagem, que os modelos D, F e G não oferecem.

Qual a exatidão do 572-460?

0,03 mm, a melhor da sublinha SD-E. Ela vale para os cursos de 100, 150 e 200 mm; acima disso a exatidão cai gradualmente até 0,07 mm no de 1000 mm.

O 572-460 perde o zero quando desliga?

Não. É uma escala ABSOLUTE: a posição é absoluta, e ao ligar o instrumento já está na referência.

O 572-460 tem display vertical?

Não. O display é horizontal. A versão vertical da linha é a série SDV.

A resolução do 572-460 é a mesma dos modelos maiores?

É. Toda a sublinha SD-E tem resolução de 0,01 mm. O que muda com o curso é a exatidão.

Certificações e Tecnologias

O que acompanha o 572-460 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Saída Digimatic
Saída Digimatic

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
