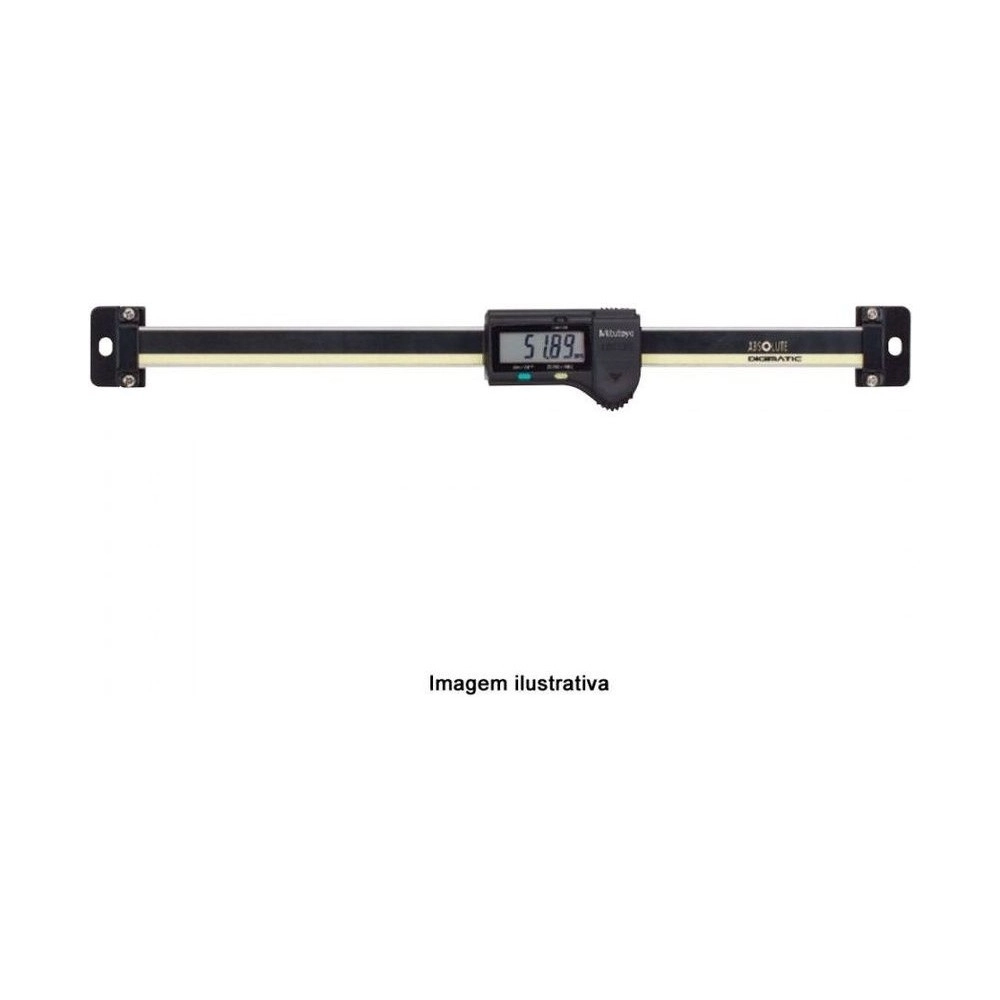

Escala Digimatic ABSOLUTE SD-12"F – 0-300MM/0-12" – 572-493-10

Escala Digimatic ABSOLUTE SD-12"F – 0-300MM/0-12" – 572-493-10

Name: Escala Digimatic ABSOLUTE SD-12"F – 0-300MM/0-12" – 572-493-10
Brand: Mitutoyo
SKU: 572-493-10

SKU: 572-493-10

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Manual de operação

Compra Segura

100% protegida

Sobre o produto

A Escala Digimatic ABSOLUTE Mitutoyo 572-493-10, modelo SD-12"F, mede 0 a 300 mm ou 0 a 12 polegadas e é o primeiro modelo da sublinha fora do melhor degrau de exatidão: declara 0,04 mm, contra os 0,03 mm dos cursos de até 200 mm. É o que se paga pelos 100 mm a mais, e o número está na tabela para ser comparado antes da compra.

Em números, o SD-12"F da sublinha SD-F: capacidade de 0-300 mm / 0-12", resolução de 0,01 mm, exatidão de 0,04 mm / .002" e repetibilidade de 0,01 mm. É o primeiro degrau acima do melhor valor da série, que é 0,03 mm.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e guarda dois valores de preset no ajuste de zero e oferece a leitura dupla, os dois recursos que o catálogo declara exclusivos de SD-F e SDV-F. Acompanha o manual de operação. O contador EC é opcional e serve de display externo quando o instrumento fica em posição de leitura ruim.

Capacidade 0-300 mm / 0-12" · resolução 0,01 mm
Exatidão 0,04 mm / .002" · repetibilidade 0,01 mm
Display horizontal · 2 valores de preset no zero
Saída de dados Digimatic · bateria de aprox. 5.000 h

Diferenciais

Destaques do produto

O que distingue o 572-493-10 dentro da sublinha SD-F da Série 572.

0,04 mm, o preço dos 100 mm a mais.

A faixa que sai da bancada e entra na mesa.

Milímetro e polegada, alternados no display.

Duas origens guardadas ao mesmo tempo.

Para montagem deitada em mesa e dispositivo.

ABSOLUTE: liga já na referência.

Especificações

Principais características

O que cada número do 572-493-10 significa na prática.

0,04 mm / .002" Exatidão

O primeiro degrau acima do melhor valor da série. O modelo de 200 mm declara 0,03 mm; a partir dos 300 mm a série passa para 0,04 mm.
0 a 300 mm / 0-12" Capacidade

Três vezes o curso do menor modelo da sublinha, declarado nas duas unidades.
Milímetro e polegada Leitura

A conversão é do instrumento, com exatidão declarada nas duas.
Dois valores de preset Ajuste de zero

Recurso que o catálogo declara disponível apenas para SD-F e SDV-F.

Soluções

Quais problemas resolve

Situações de medição em que o 572-493-10 é a escolha certa.

Desafio Comprar curso que não vai ser usado

Escala mais longa do que a mesa não amplia o trabalho: só ocupa espaço na montagem e, nesta série, ainda vem com um número de exatidão pior.

Solução

Os 300 mm do 572-493-10 atendem quem precisa deles; abaixo disso, os modelos curtos da sublinha entregam mais exatidão.

Desafio Mesa maior que a bancada

Dispositivo com curso útil acima de 200 mm não é atendido pelos modelos curtos da sublinha, e escala curta limita o trabalho.

Solução

Os 300 mm do 572-493-10 cobrem a faixa que sai da bancada.

Desafio Desenho nas duas unidades

Em mesa de 300 mm o valor lido costuma ter três dígitos antes da vírgula, e converter um número desse tamanho de cabeça, no meio do turno, é onde entra o erro.

Solução

O 572-493-10 alterna entre milímetro e polegada no próprio display.

Desafio Duas referências na mesma montagem

Rezerar a cada troca de origem custa tempo e abre espaço para erro de operação.

Solução

O 572-493-10 guarda dois valores de preset e alterna entre eles.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 572
Modelo: SD-12"F
Alcance (mm): 0-300mm
Alcance (in): 0-12"
Resolução (mm): 0,01mm
Capacidade: 0-300mm/0-12"
Resolução / Graduação : .0005"/0,01mm
Exatidão: 0,04mm/.002"
Repetibilidade: 0.01mm
Vida útil da bateria: Aprox. 5.000 horas
Número do Bloco: 1
Valor de altura entre blocos adjacentes (µm): 10

Detalhes técnicos

Curso: 0 a 300 mm / 0-12"
Curso menor com exatidão melhor: 572-492-10, 200 mm, 0,03 mm

Variações da série

Outros modelos da sublinha SD-F da Série 572 disponíveis na loja

Código	Modelo	Capacidade	Resolução	Exatidão
572-481-10	SD-15F	0-150 mm	0,01 mm	0,03 mm
572-490-10	SD-4"F	0-100 mm / 0-4"	0,01 mm	0,03 mm / .001"
572-491-10	SD-6"F	0-150 mm / 0-6"	0,01 mm	0,03 mm / .001"
572-492-10	SD-8"F	0-200 mm / 0-8"	0,01 mm	0,03 mm / .001"
572-493-10 (este)	SD-12"F	0-300 mm / 0-12"	0,01 mm	0,04 mm / .002"
572-495-10	SD-24"F	0-600 mm / 0-24"	0,01 mm	0,05 mm / .002"
572-496-10	SD-32"F	0-800 mm / 0-32"	0,01 mm	0,06 mm / .0025"
572-497-10	SD-40"F	0-1000 mm / 0-40"	0,01 mm	0,07 mm / .0025"

Itens inclusos

Escala Digimatic ABSOLUTE
Manual de operação
Certificado de Inspeção Individual
Opcional, vendido à parte: contador EC, usado como display externo
Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas frequentes

Perguntas e Respostas

O 572-493-10 serve para peça com tolerância de centésimo?

Depende da tolerância. A exatidão declarada é de 0,04 mm, quatro centésimos, e é esse o número que entra na comparação com a tolerância, não os 0,01 mm que o display exibe.

O 572-493-10 tem inversão de sentido de contagem?

Não. O catálogo lista a inversão como indisponível para SD-F e SDV-F. Ela existe nos modelos E.

Os dois presets do 572-493-10 servem para quê?

Para guardar duas origens de medição ao mesmo tempo, sem refazer o ajuste de zero a cada troca de referência.

Qual a resolução do 572-493-10?

A resolução é de 0,01 mm, a mesma de toda a série 572, independente do curso. O que muda com o curso é a exatidão.

Quanto dura a bateria do 572-493-10?

Aproximadamente 5.000 horas, a autonomia declarada para as sublinhas multi-funções E e F.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 572-493-10 de fábrica.

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
