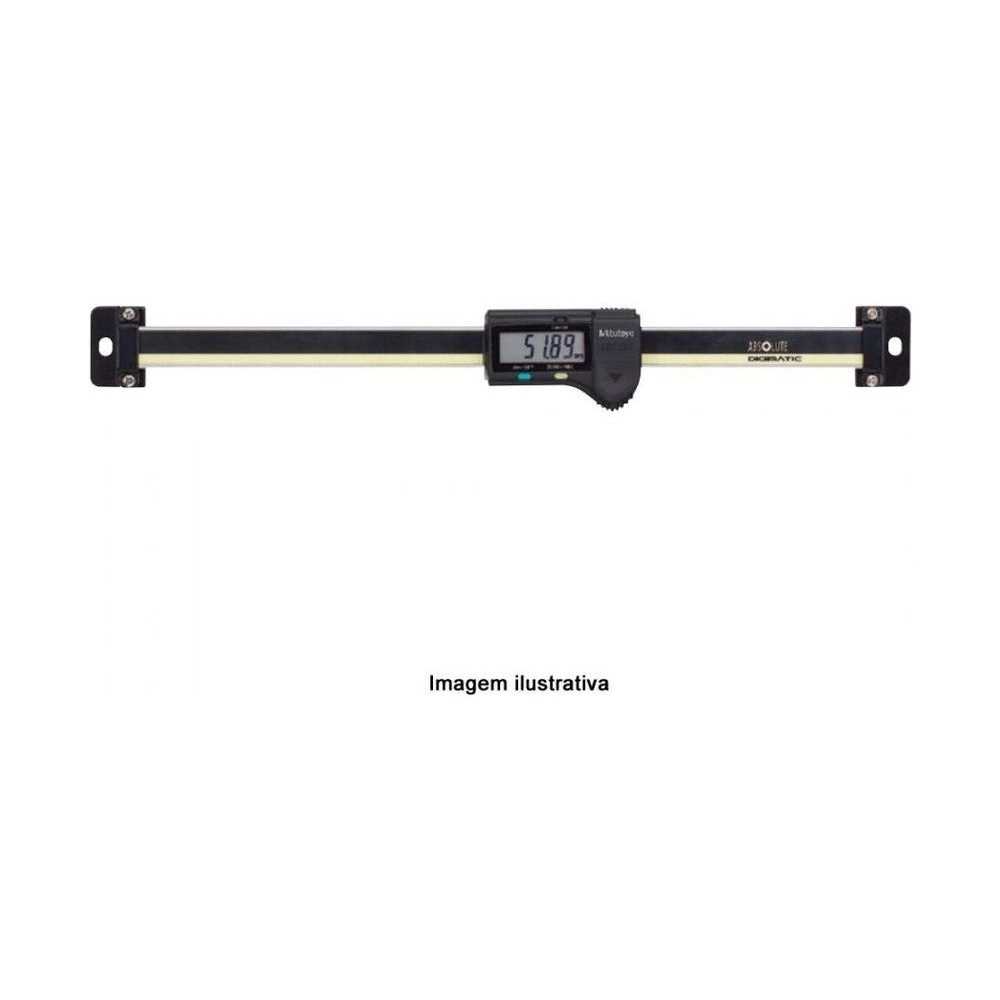

Escala Digimatic ABSOLUTE SD-24"F – 0-600mm/0-24" – 572-495-10

SKU: 572-495-10

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Manual de operação
Compra Segura
100% protegida
Sobre o produto

Modelo SD-24"F que mede 0 a 600 mm ou 0 a 24 polegadas. É a única capacidade em que esta loja tem as duas sublinhas multi-funções lendo nas duas unidades: o 572-475, modelo SD-24"E, tem o mesmo curso e a mesma leitura, e troca a leitura dupla do F pela inversão de sentido de contagem; o preset de dois valores existe nos dois. Nos outros cursos que leem nas duas unidades essa comparação não existe.

Em números, o SD-24"F da sublinha SD-F: capacidade de 0-600 mm / 0-24", resolução de 0,01 mm, exatidão de 0,05 mm / .002" e repetibilidade de 0,01 mm. A exatidão já é cinco vezes a resolução que o display mostra.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e oferece a leitura dupla, que o catálogo reserva a SD-F e SDV-F, e guarda dois valores de preset no ajuste de zero, como os modelos E. Acompanha o manual de operação. O contador EC é opcional e serve de display externo quando o instrumento fica em posição de leitura ruim.

Resumo técnico
  • Capacidade 0-600 mm / 0-24" · resolução 0,01 mm
  • Exatidão 0,05 mm / .002" · repetibilidade 0,01 mm
  • Display horizontal · leitura dupla e 2 presets
  • Saída de dados Digimatic · bateria de aprox. 5.000 h

Destaques do produto

O que distingue o 572-495-10 dentro da sublinha SD-F da Série 572.

A única com par E na mesma leitura

O 572-475 tem o mesmo curso e as mesmas unidades.

Curso de 600 mm

Máquina e mesa longa, fora da faixa de bancada.

Lê nas duas unidades

Milímetro e polegada, alternados no display.

Dois valores de preset

Duas origens guardadas ao mesmo tempo.

Exatidão de 0,05 mm

Cinco vezes a resolução que o display mostra.

Mantém o zero desligada

ABSOLUTE: liga já na referência.

Principais características

O que cada número do 572-495-10 significa na prática.

  • 0 a 600 mm / 0 a 24" Capacidade

    Pelo catálogo 2019, a escala tem 774 mm de ponta a ponta e pesa 900 g; o corpo é maior que o curso, e a montagem precisa prever essa diferença.

  • .0005" / 0,01 mm Resolução

    O display mostra o centésimo em todo o curso, e a repetibilidade declarada no catálogo 2019 é do mesmo tamanho, 0,01 mm. Lê em milímetro e em polegada.

  • 0,05 mm / .002" Exatidão

    Valor do catálogo 2019 para 600 mm; a 450 mm a série ainda declara 0,04 mm, e a 1000 mm chega a 0,07 mm.

  • Leitura dupla e preset Funções

    A leitura dupla é função que o catálogo 2019 reserva às SD-F e SDV-F; o preset de dois valores no ajuste de zero existe também nos modelos E. O F não inverte o sentido da contagem: para isso há o 572-475.

  • Cerca de 5.000 horas Bateria

    Pelo catálogo 2019, a pilha de óxido de prata de 1,5 V dura cerca de 5.000 horas nas multi-funções, e o display mostra o aviso de carga baixa.

  • DP1-VA, MUX-10F e IT-016U Saída de dados

    A saída de dados liga a escala direto a essas unidades, sem passar pelo contador EC, que fica como display externo opcional (catálogo 2019, diagrama do sistema).

Quais problemas este produto resolve?

Situações de medição em que o 572-495-10 é a escolha certa.

Desafio Escolher entre leitura dupla e inversão sem perder a polegada

Nas outras capacidades que leem nas duas unidades na loja não existe escala da sublinha E equivalente, então trocar de função custaria a leitura em polegada.

Solução

Nos 600 mm a escolha é limpa: 572-495-10 para a leitura dupla, 572-475 para a inversão de contagem, os dois lendo nas duas unidades.

Desafio Curso de máquina, não de bancada

Mesa longa e curso útil acima de 300 mm não são atendidos pelos modelos curtos da sublinha.

Solução

Os 600 mm do 572-495-10 cobrem essa faixa, com exatidão declarada de 0,05 mm.

Desafio Desenho nas duas unidades

Em curso de máquina o desenho manda na unidade, e trocar de escala por causa disso significa remontar o conjunto inteiro.

Solução

O 572-495-10 já lê nas duas, alternadas no próprio display.

Desafio Origem perdida no desligamento

Num curso desse tamanho, reencontrar a referência a cada partida custa percorrer a máquina.

Solução

O 572-495-10 é ABSOLUTE e mantém o zero com o instrumento desligado.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SD-24"F
  • Alcance (mm): 0-600mm
  • Alcance (in): 0-24"
  • Resolução (mm): 0,01mm
  • Capacidade: 0-600mm/0-24"
  • Resolução / Graduação : .0005"/0,01mm
  • Exatidão: 0,05mm/.002"
  • Repetibilidade: 0.01mm
  • Vida útil da bateria: Aprox. 5.000 horas
  • Saída de Dados: Sim

Detalhes técnicos

Equivalente com inversão de contagem
572-475, modelo SD-24"E, mesma leitura

Transmissão de dados

A escala 572-495-10 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:

Cabo de conexão (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cabo para U-WAVE-T (padrão / para pedal)
02AZD790F / 02AZE140F
Interface USB IT-020U
264-020

Variações da série

Outros modelos da sublinha SD-F da Série 572 disponíveis na loja

Código Modelo Capacidade Resolução Exatidão
572-481-10 SD-15F 0-150 mm 0,01 mm 0,03 mm
572-490-10 SD-4"F 0-100 mm / 0-4" 0,01 mm 0,03 mm / .001"
572-491-10 SD-6"F 0-150 mm / 0-6" 0,01 mm 0,03 mm / .001"
572-492-10 SD-8"F 0-200 mm / 0-8" 0,01 mm 0,03 mm / .001"
572-493-10 SD-12"F 0-300 mm / 0-12" 0,01 mm 0,04 mm / .002"
572-495-10 (este) SD-24"F 0-600 mm / 0-24" 0,01 mm 0,05 mm / .002"
572-496-10 SD-32"F 0-800 mm / 0-32" 0,01 mm 0,06 mm / .0025"
572-497-10 SD-40"F 0-1000 mm / 0-40" 0,01 mm 0,07 mm / .0025"

Itens inclusos

  • Escala Digimatic ABSOLUTE
  • Manual de operação
  • Certificado de Inspeção Individual
  • Opcional, vendido à parte: contador EC, usado como display externo
  • Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas e Respostas

O que muda entre o 572-495-10 e o 572-475?

A função. Os dois têm 600 mm de curso e leem em milímetro e polegada. Os dois guardam dois valores de preset; o 572-475 inverte o sentido da contagem, e o 572-495-10 tem a leitura dupla. É a única capacidade desta loja em que os dois existem na mesma leitura.

Por que a exatidão do 572-495-10 é 0,05 mm?

Porque na série 572 a exatidão acompanha o curso. Até 200 mm ela é 0,03 mm, em 300 mm passa a 0,04 mm, e em 600 mm chega a 0,05 mm.

O 572-495-10 precisa de contador externo?

Não precisa, mas num curso desse tamanho o contador EC, opcional, evita percorrer a máquina só para enxergar o valor.

Como funciona o preset de dois valores do 572-495-10?

Ele guarda duas origens de medição ao mesmo tempo, e a troca entre elas não exige um novo ajuste de zero.

Quanto dura a bateria do 572-495-10?

Aproximadamente 5.000 horas, a autonomia declarada para as sublinhas multi-funções E e F.

Certificações e Tecnologias

O que acompanha o 572-495-10 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Saída Digimatic
Saída Digimatic

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
