Escala Digimatic ABSOLUTE SD-4"F – 0-100MM/0-4" – 572-490-10

Escala Digimatic ABSOLUTE SD-4"F – 0-100MM/0-4" – 572-490-10

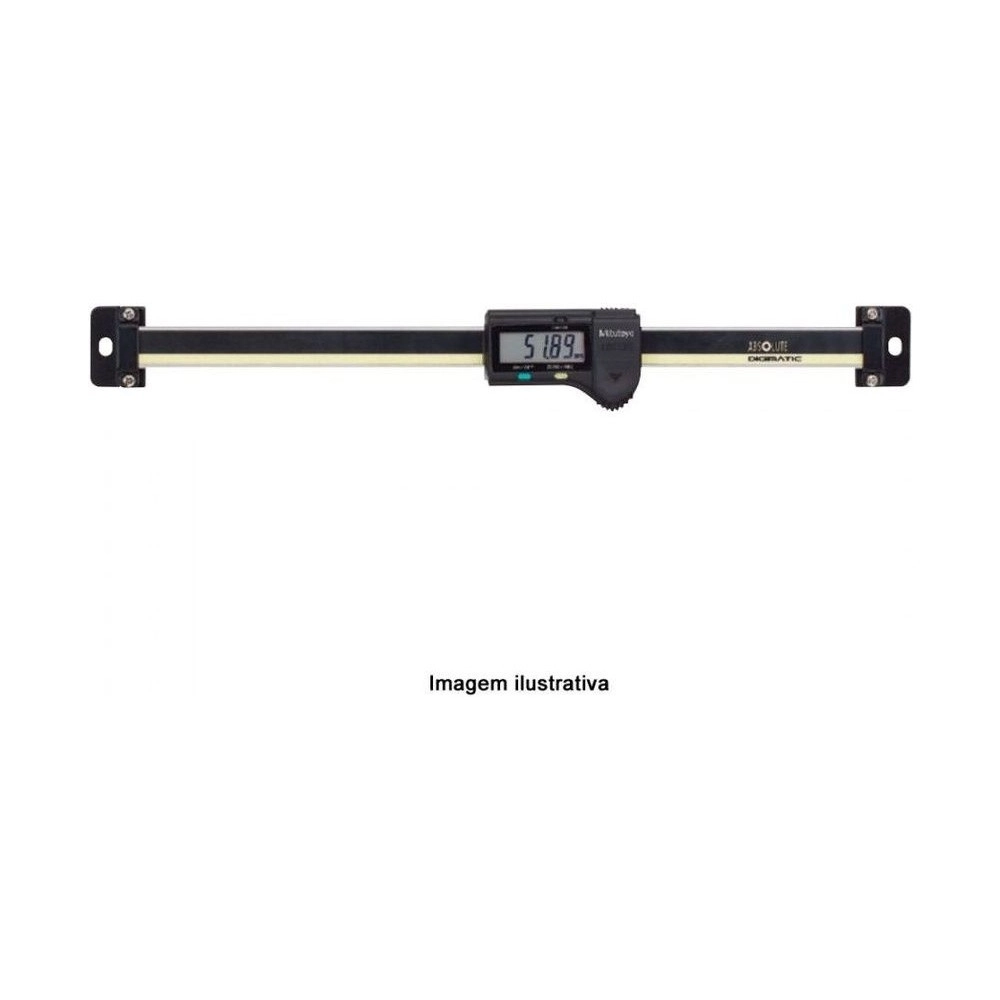

Name: Escala Digimatic ABSOLUTE SD-4"F – 0-100MM/0-4" – 572-490-10
Brand: Mitutoyo
SKU: 572-490-10

SKU: 572-490-10

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Manual de operação

Compra Segura

100% protegida

Sobre o produto

A Escala Digimatic ABSOLUTE Mitutoyo 572-490-10, modelo SD-4"F, é a mais curta da sublinha: 0 a 100 mm ou 0 a 4 polegadas, com display horizontal e dois valores de preset. Nesta capacidade a loja não tem nenhuma escala da sublinha E que leia em polegada, então trocar de sublinha aqui não é escolher outra função: é abrir mão da leitura em polegada.

Em números, o SD-4"F da sublinha SD-F: capacidade de 0-100 mm / 0-4", resolução de 0,01 mm, exatidão de 0,03 mm / .001" e repetibilidade de 0,01 mm. É o melhor valor da série, e ele vale só até 200 mm de curso.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e guarda dois valores de preset no ajuste de zero e oferece a leitura dupla, os dois recursos que o catálogo declara exclusivos de SD-F e SDV-F. Acompanha o manual de operação. O display do próprio instrumento atende a montagem em dispositivo pequeno; o contador EC é opcional.

Capacidade 0-100 mm / 0-4" · resolução 0,01 mm
Exatidão 0,03 mm / .001" · repetibilidade 0,01 mm
Display horizontal · 2 valores de preset no zero
Saída de dados Digimatic · bateria de aprox. 5.000 h

Diferenciais

Destaques do produto

O que distingue o 572-490-10 dentro da sublinha SD-F da Série 572.

100 mm, para dispositivo de bancada.

Milímetro e polegada, alternados no display.

Duas origens guardadas ao mesmo tempo.

O melhor valor da série.

Leitura no plano em que o dispositivo trabalha.

ABSOLUTE: liga já na referência.

Especificações

Principais características

O que cada número do 572-490-10 significa na prática.

0 a 100 mm / 0-4" Capacidade

O menor curso da sublinha SD-F, dimensionado para dispositivo de bancada onde o espaço é curto.
Milímetro e polegada Leitura

A conversão é do instrumento. Em oficina que recebe desenho nas duas unidades, é o que tira a conta de cabeça do meio da medição.
Dois valores de preset Ajuste de zero

Recurso que o catálogo declara disponível apenas para SD-F e SDV-F.
0,03 mm / .001" Exatidão

O melhor valor da série, declarado nas duas unidades.

Soluções

Quais problemas resolve

Situações de medição em que o 572-490-10 é a escolha certa.

Desafio Desenho em polegada e escala em milímetro

Numa bancada que atende desenho americano e desenho métrico no mesmo turno, a tabela de conversão fica colada na parede e a conta é refeita peça a peça.

Solução

O 572-490-10 alterna entre milímetro e polegada no próprio display, com exatidão declarada nas duas.

Desafio Espaço curto no dispositivo

Em bancada o espaço para a escala é o que sobra, e curso excedente não melhora medição nenhuma.

Solução

Os 100 mm do 572-490-10 são o menor curso da sublinha SD-F.

Desafio Rezerar a cada troca de referência

Refazer o zero a cada mudança de origem custa tempo e abre espaço para erro de operação.

Solução

O 572-490-10 guarda dois valores de preset e alterna entre eles.

Desafio Procurar a versão E deste modelo

Nesta capacidade a loja só tem escala da sublinha E em leitura métrica: o 572-460, que não lê polegada.

Solução

Se a leitura em polegada é necessária, o 572-490-10 é o caminho nesta faixa: a inversão de contagem do E viria ao custo da unidade.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 572
Modelo: SD-4"F
Alcance (mm): 0-100mm
Alcance (in): 0-4"
Resolução (mm): 0,01mm
Capacidade: 0-100mm/0-4"
Resolução / Graduação : .0005"/0,01mm
Exatidão: 0,03mm/.001"
Repetibilidade: 0.01mm
Vida útil da bateria: Aprox. 5.000 horas
Número do Bloco: 1
Valor de altura entre blocos adjacentes (µm): 10

Detalhes técnicos

Curso: 0 a 100 mm / 0-4"
Mesma capacidade na sublinha E: 572-460, somente milímetro

Variações da série

Outros modelos da sublinha SD-F da Série 572 disponíveis na loja

Código	Modelo	Capacidade	Resolução	Exatidão
572-481-10	SD-15F	0-150 mm	0,01 mm	0,03 mm
572-490-10 (este)	SD-4"F	0-100 mm / 0-4"	0,01 mm	0,03 mm / .001"
572-491-10	SD-6"F	0-150 mm / 0-6"	0,01 mm	0,03 mm / .001"
572-492-10	SD-8"F	0-200 mm / 0-8"	0,01 mm	0,03 mm / .001"
572-493-10	SD-12"F	0-300 mm / 0-12"	0,01 mm	0,04 mm / .002"
572-495-10	SD-24"F	0-600 mm / 0-24"	0,01 mm	0,05 mm / .002"
572-496-10	SD-32"F	0-800 mm / 0-32"	0,01 mm	0,06 mm / .0025"
572-497-10	SD-40"F	0-1000 mm / 0-40"	0,01 mm	0,07 mm / .0025"

Itens inclusos

Escala Digimatic ABSOLUTE
Manual de operação
Certificado de Inspeção Individual
Opcional, vendido à parte: contador EC, usado como display externo
Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas frequentes

Perguntas e Respostas

Existe uma versão do 572-490-10 com inversão de contagem?

Não nesta leitura. A escala da sublinha E com os mesmos 100 mm é o 572-460, que lê apenas em milímetro. Trocar o F pelo E nesta capacidade significa perder a leitura em polegada.

O 572-490-10 lê nas duas unidades ao mesmo tempo?

Ele alterna entre elas no display. A leitura aparece em milímetro ou em polegada conforme a escolha, e a conversão é feita pelo próprio instrumento.

Quantas origens o 572-490-10 guarda?

Duas. O catálogo declara o preset de 2 valores como recurso apenas dos modelos SD-F e SDV-F.

Qual a diferença do 572-490-10 para o 572-491-10?

O curso: 100 mm contra 150 mm. Resolução, exatidão, preset duplo e display horizontal são iguais nos dois.

O 572-490-10 perde o zero ao desligar?

Não. É uma escala ABSOLUTE: a posição é absoluta e ao ligar o instrumento já está na referência, sem erro por velocidade de deslocamento.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 572-490-10 de fábrica.

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
