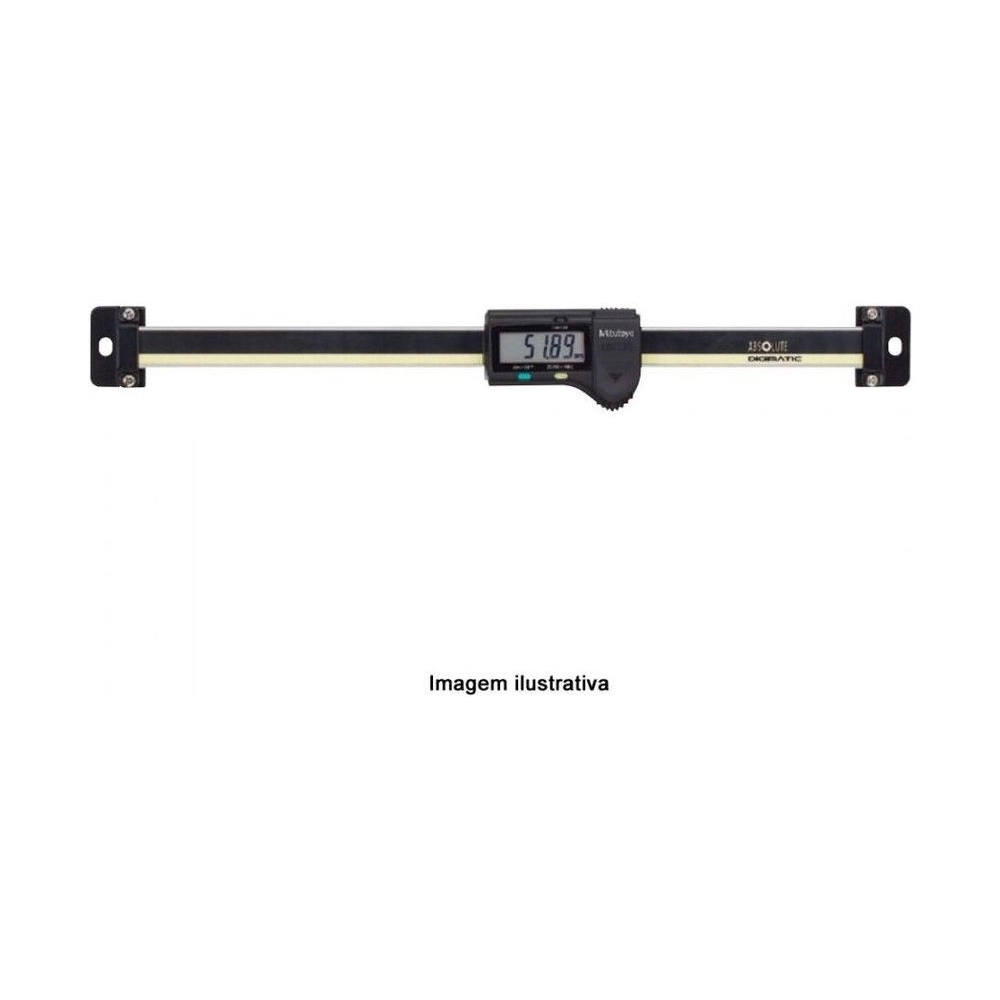

Escala Digimatic ABSOLUTE SD-6"F – 0-150MM/0-6" – 572-491-10

SKU: 572-491-10

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Manual de operação
Compra Segura
100% protegida
Sobre o produto

Modelo SD-6"F que mede 0 a 150 mm ou 0 a 6 polegadas. É o par em dupla unidade do 572-481-10: mesma capacidade, mesmo display horizontal, mesmo preset de dois valores. O que separa os dois é só a leitura, e é essa a decisão aqui.

Em números, o SD-6"F da sublinha SD-F: capacidade de 0-150 mm / 0-6", resolução de 0,01 mm, exatidão de 0,03 mm / .001" e repetibilidade de 0,01 mm. É o melhor valor da série, e ele vale só até 200 mm de curso.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e oferece a leitura dupla, que o catálogo reserva a SD-F e SDV-F, e guarda dois valores de preset no ajuste de zero, como os modelos E. Acompanha o manual de operação. O display do próprio instrumento atende a montagem em dispositivo pequeno; o contador EC é opcional.

Resumo técnico
  • Capacidade 0-150 mm / 0-6" · resolução 0,01 mm
  • Exatidão 0,03 mm / .001" · repetibilidade 0,01 mm
  • Display horizontal · leitura dupla e 2 presets
  • Saída de dados Digimatic · bateria de aprox. 5.000 h

Destaques do produto

O que distingue o 572-491-10 dentro da sublinha SD-F da Série 572.

Versão em dupla unidade do 572-481-10

Mesmos 150 mm, com a polegada acrescentada.

Dois valores de preset

Duas origens guardadas ao mesmo tempo.

Exatidão de 0,03 mm

O melhor valor da série.

Curso de 150 mm

A faixa mais comum em dispositivo de bancada.

Display horizontal

Para montagem deitada em mesa e dispositivo.

Mantém o zero desligada

ABSOLUTE: liga já na referência.

Principais características

O que cada número do 572-491-10 significa na prática.

  • 0 a 150 mm / 0 a 6" Capacidade

    Pelo catálogo 2019, a escala tem 294 mm de ponta a ponta e pesa 280 g; o corpo é maior que o curso, e a montagem precisa prever essa diferença.

  • .0005" / 0,01 mm Resolução

    O display mostra o centésimo em todo o curso, e a repetibilidade declarada no catálogo 2019 é do mesmo tamanho, 0,01 mm. Lê em milímetro e em polegada; a versão só em milímetro é o 572-481-10.

  • 0,03 mm / .001" Exatidão

    O melhor valor da série, que o catálogo 2019 mantém até 200 mm de curso; a 300 mm a mesma linha já passa a 0,04 mm.

  • Leitura dupla e preset Funções

    Pela matriz de funções do catálogo 2019, só os modelos F têm a leitura dupla, e o preset de dois valores é comum aos F e aos E. A inversão de sentido de contagem fica de fora.

  • Cerca de 5.000 horas Bateria

    Pelo catálogo 2019, a pilha de óxido de prata de 1,5 V dura cerca de 5.000 horas nas multi-funções, e o display mostra o aviso de carga baixa.

  • DP1-VA, MUX-10F e IT-016U Saída de dados

    A saída de dados liga a escala direto a essas unidades, sem passar pelo contador EC, que fica como display externo opcional (catálogo 2019, diagrama do sistema).

Quais problemas este produto resolve?

Situações de medição em que o 572-491-10 é a escolha certa.

Desafio Escolher entre milímetro e dupla unidade

Nesta capacidade a loja tem os dois modelos da mesma sublinha, com a mesma função e a mesma exatidão, e a diferença passa despercebida na hora de comprar.

Solução

O 572-491-10 lê nas duas unidades; o 572-481-10 é a versão só em milímetro dos mesmos 150 mm.

Desafio Desenho em polegada no meio do turno

Quando o turno troca e o operador seguinte lê em outra unidade, a escala fixa numa delas obriga alguém a converter, e o registro de medição sai em duas linguagens.

Solução

O 572-491-10 alterna a unidade no próprio display, com exatidão declarada nas duas.

Desafio Duas referências na mesma montagem

Cada rezeragem entre uma referência e outra custa tempo e abre espaço para erro de operação.

Solução

O 572-491-10 guarda dois valores de preset e alterna entre eles sem refazer o ajuste.

Desafio Origem perdida no desligamento

Escala incremental exige reencontrar o zero a cada partida.

Solução

O 572-491-10 é ABSOLUTE e mantém a referência desligado.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SD-6"F
  • Alcance (mm): 0-150mm
  • Alcance (in): 0-6"
  • Resolução (mm): 0,01mm
  • Capacidade: 0-150mm/0-6"
  • Resolução / Graduação : .0005"/0,01mm
  • Exatidão: 0,03mm/.001"
  • Repetibilidade: 0.01mm
  • Vida útil da bateria: Aprox. 5.000 horas
  • Saída de Dados: Sim

Detalhes técnicos

Versão só métrica
572-481-10, mesmo curso

Transmissão de dados

A escala 572-491-10 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:

Cabo de conexão (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cabo para U-WAVE-T (padrão / para pedal)
02AZD790F / 02AZE140F
Interface USB IT-020U
264-020

Variações da série

Outros modelos da sublinha SD-F da Série 572 disponíveis na loja

Código Modelo Capacidade Resolução Exatidão
572-481-10 SD-15F 0-150 mm 0,01 mm 0,03 mm
572-490-10 SD-4"F 0-100 mm / 0-4" 0,01 mm 0,03 mm / .001"
572-491-10 (este) SD-6"F 0-150 mm / 0-6" 0,01 mm 0,03 mm / .001"
572-492-10 SD-8"F 0-200 mm / 0-8" 0,01 mm 0,03 mm / .001"
572-493-10 SD-12"F 0-300 mm / 0-12" 0,01 mm 0,04 mm / .002"
572-495-10 SD-24"F 0-600 mm / 0-24" 0,01 mm 0,05 mm / .002"
572-496-10 SD-32"F 0-800 mm / 0-32" 0,01 mm 0,06 mm / .0025"
572-497-10 SD-40"F 0-1000 mm / 0-40" 0,01 mm 0,07 mm / .0025"

Itens inclusos

  • Escala Digimatic ABSOLUTE
  • Manual de operação
  • Certificado de Inspeção Individual
  • Opcional, vendido à parte: contador EC, usado como display externo
  • Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas e Respostas

Qual a diferença entre o 572-491-10 e o 572-481-10?

Só a leitura. Os dois têm 150 mm de curso, display horizontal, preset de dois valores e exatidão de 0,03 mm. O 572-491-10 lê também em polegada; o 572-481-10 lê apenas em milímetro.

O 572-491-10 tem inversão de sentido de contagem?

Não. O catálogo lista essa função como indisponível para SD-F e SDV-F, entre outros. Ela existe nos modelos E.

Como funciona o preset de dois valores do 572-491-10?

Ele guarda duas origens de medição ao mesmo tempo, e a troca entre elas não exige um novo ajuste de zero. O catálogo dá o mesmo recurso aos modelos E; o que ele reserva aos F é a leitura dupla.

Qual a resolução do 572-491-10?

A resolução é de 0,01 mm, a mesma de toda a série 572. A exatidão declarada é de 0,03 mm em milímetro e .001" em polegada.

Quanto dura a bateria do 572-491-10?

Aproximadamente 5.000 horas, a autonomia das sublinhas multi-funções E e F. As sublinhas diretas D chegam a cerca de 20.000 horas, e a G, vedada, a cerca de 13.000.

Certificações e Tecnologias

O que acompanha o 572-491-10 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Saída Digimatic
Saída Digimatic

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
