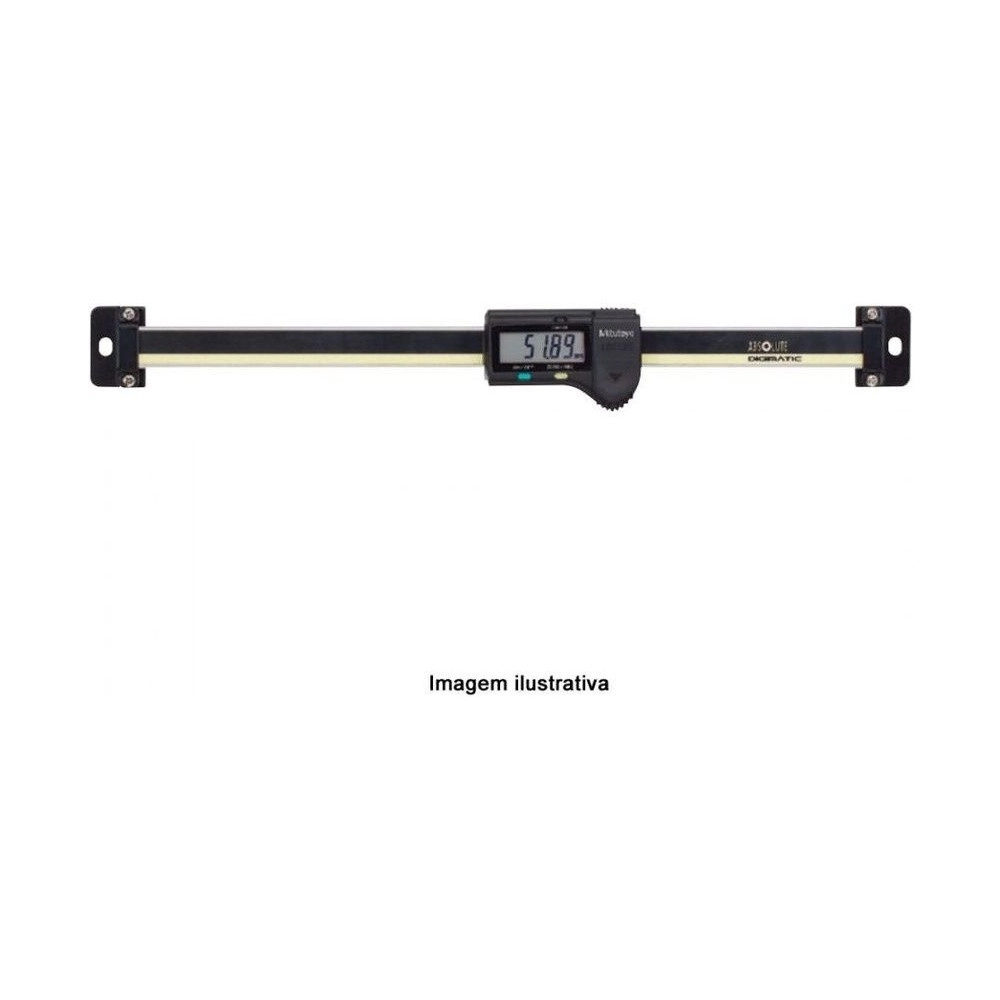

Escala Digimatic ABSOLUTE SD-32"F – 0-800MM/0-32" – 572-496-10

Escala Digimatic ABSOLUTE SD-32"F – 0-800MM/0-32" – 572-496-10

Name: Escala Digimatic ABSOLUTE SD-32"F – 0-800MM/0-32" – 572-496-10
Brand: Mitutoyo
SKU: 572-496-10

SKU: 572-496-10

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Manual de operação

Compra Segura

100% protegida

Sobre o produto

Modelo SD-32"F que mede 0 a 800 mm ou 0 a 32 polegadas. Num curso de quase um metro, o mostrador da escala quase nunca fica onde o operador está: é a faixa em que o contador EC, opcional, deixa de ser conforto e vira o modo prático de ler.

Em números, o SD-32"F da sublinha SD-F: capacidade de 0-800 mm / 0-32", resolução de 0,01 mm, exatidão de 0,06 mm / .0025" e repetibilidade de 0,01 mm. É o penúltimo degrau da série: só o modelo de 1000 mm declara mais.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e oferece a leitura dupla, que o catálogo reserva a SD-F e SDV-F, e guarda dois valores de preset no ajuste de zero, como os modelos E. Acompanha o manual de operação. Num curso desse tamanho o contador EC, opcional, evita percorrer a máquina só para enxergar o valor.

Capacidade 0-800 mm / 0-32" · resolução 0,01 mm
Exatidão 0,06 mm / .0025" · repetibilidade 0,01 mm
Display horizontal · leitura dupla e 2 presets
Saída de dados Digimatic · bateria de aprox. 5.000 h

Diferenciais

Destaques do produto

O que distingue o 572-496-10 dentro da sublinha SD-F da Série 572.

O penúltimo da sublinha, já em escala de máquina.

Faixa em que o contador EC opcional resolve.

Milímetro e polegada, alternados no display.

Duas origens guardadas ao mesmo tempo.

Penúltimo degrau: só o de 1000 mm declara mais.

ABSOLUTE: liga já na referência.

Especificações

Principais características

O que cada número do 572-496-10 significa na prática.

0 a 800 mm / 0 a 32" Capacidade

1,71 kg e 974 mm de comprimento total, segundo a tabela do catálogo 2019, que traz desenho próprio para os modelos a partir de 450 mm.
.0005" / 0,01 mm Resolução

Repetibilidade de 0,01 mm, igual à resolução, pela tabela do catálogo 2019: a leitura repetida no mesmo ponto fica dentro de um dígito do display. Lê em milímetro e em polegada.
0,06 mm / .0025" Exatidão

O catálogo 2019 dá 0,06 mm aos 800 mm, entre os 0,05 mm de 600 mm e os 0,07 mm de 1000 mm.
Leitura dupla e preset Funções

Pela matriz de funções do catálogo 2019, só os modelos F têm a leitura dupla, e o preset de dois valores é comum aos F e aos E. A inversão de sentido de contagem fica de fora.
Cerca de 5.000 horas Bateria

Vida útil da pilha nas sublinhas multi-funções, pela tabela do catálogo 2019; o display avisa quando a carga está baixa. As escalas simples (D) chegam a cerca de 20.000 horas.
DP1-VA, MUX-10F e IT-016U Saída de dados

Pelo diagrama do sistema do catálogo 2019, a escala se conecta a essas unidades sem o contador EC; o EC entra só quando se quer um display externo.

Soluções

Quais problemas este produto resolve?

Situações de medição em que o 572-496-10 é a escolha certa.

Desafio O valor fica longe de quem opera

Numa escala de 800 mm montada na máquina, ler o display exige percorrer o equipamento, e isso se repete a cada medição.

Solução

O 572-496-10 tem saída de dados Digimatic e aceita o contador EC como display externo, vendido à parte.

Desafio Curso longo com leitura em polegada

Nessa faixa a escolha de unidade costuma ser imposta pelo desenho, e converter de cabeça num valor de centenas de milímetros é pior ainda.

Solução

O 572-496-10 alterna entre milímetro e polegada no próprio display, com exatidão declarada nas duas.

Desafio Duas referências na mesma máquina

Rezerar em curso longo custa percorrer a máquina de novo.

Solução

O 572-496-10 guarda dois valores de preset e alterna entre eles sem refazer o ajuste.

Desafio Origem perdida no desligamento

Escala incremental exige reencontrar a referência a cada partida, e num curso de 800 mm isso é uma operação inteira.

Solução

O 572-496-10 é ABSOLUTE e mantém o zero desligado.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 572
Modelo: SD-32"F
Alcance (mm): 0-800mm
Alcance (in): 0-32"
Resolução (mm): 0,01mm
Capacidade: 0-800mm/0-32"
Resolução / Graduação : .0005"/0,01mm
Exatidão: 0,06mm/.0025"
Repetibilidade: 0.01mm
Vida útil da bateria: Aprox. 5.000 horas
Saída de Dados: Sim

Detalhes técnicos

Display externo: Contador EC, opcional, vendido à parte

Transmissão de dados

A escala 572-496-10 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:

Cabo de conexão (1 / 2 m): 905338 / 905409
USB Input Tool Direct: 06AFM380F
Cabo para U-WAVE-T (padrão / para pedal): 02AZD790F / 02AZE140F
Interface USB IT-020U: 264-020

Variações da série

Outros modelos da sublinha SD-F da Série 572 disponíveis na loja

Código	Modelo	Capacidade	Resolução	Exatidão
572-481-10	SD-15F	0-150 mm	0,01 mm	0,03 mm
572-490-10	SD-4"F	0-100 mm / 0-4"	0,01 mm	0,03 mm / .001"
572-491-10	SD-6"F	0-150 mm / 0-6"	0,01 mm	0,03 mm / .001"
572-492-10	SD-8"F	0-200 mm / 0-8"	0,01 mm	0,03 mm / .001"
572-493-10	SD-12"F	0-300 mm / 0-12"	0,01 mm	0,04 mm / .002"
572-495-10	SD-24"F	0-600 mm / 0-24"	0,01 mm	0,05 mm / .002"
572-496-10 (este)	SD-32"F	0-800 mm / 0-32"	0,01 mm	0,06 mm / .0025"
572-497-10	SD-40"F	0-1000 mm / 0-40"	0,01 mm	0,07 mm / .0025"

Itens inclusos

Escala Digimatic ABSOLUTE
Manual de operação
Certificado de Inspeção Individual
Opcional, vendido à parte: contador EC, usado como display externo
Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas frequentes

Perguntas e Respostas

Como ler o 572-496-10 sem ir até a máquina?

Pela saída de dados. O contador EC, opcional, funciona como display externo; as unidades de coleta DP1-VA, MUX-10F e IT-016U conectam a escala direto, sem precisar do contador.

Por que a exatidão do 572-496-10 é 0,06 mm?

Porque na série 572 a exatidão acompanha o curso. É o penúltimo degrau: só o modelo de 1000 mm, o 572-497-10, declara mais, com 0,07 mm.

O 572-496-10 tem inversão de sentido de contagem?

Não. O catálogo lista a inversão como indisponível para SD-F e SDV-F. Ela existe nos modelos E.

Qual a resolução do 572-496-10?

A resolução é de 0,01 mm, a mesma de toda a série, independente do curso. O que muda com o curso é a exatidão.

Quanto dura a bateria do 572-496-10?

Aproximadamente 5.000 horas, a autonomia declarada para as sublinhas multi-funções E e F.

Qualidade Garantida

Certificações e Tecnologias

O que acompanha o 572-496-10 de fábrica.

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
