Micrômetro externo digital QuantuMike de avanço rápido 0-25mm/ 0,001mm- 293-1...

Micrômetro externo digital QuantuMike de avanço rápido 0-25mm/ 0,001mm- 293-140-40 - Mitutoyo Loja Oficial | Produto Original

Micrômetro externo digital QuantuMike de avanço rápido 0-25mm/ 0,001mm- 293-140-40

Name: Micrômetro externo digital QuantuMike de avanço rápido 0-25mm/ 0,001mm- 293-140-40
SKU: 293-140-40
Price: 2609.86 BRL
Availability: InStock

SKU: 293-140-40

Melhor Oferta

de: R$3.232,02 15% Economize R$484,80

por: R$2.609,86 À vista no PIX com 5% OFF

ou R$2.747,22 em até 6x de R$457,87 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Sobre o produto

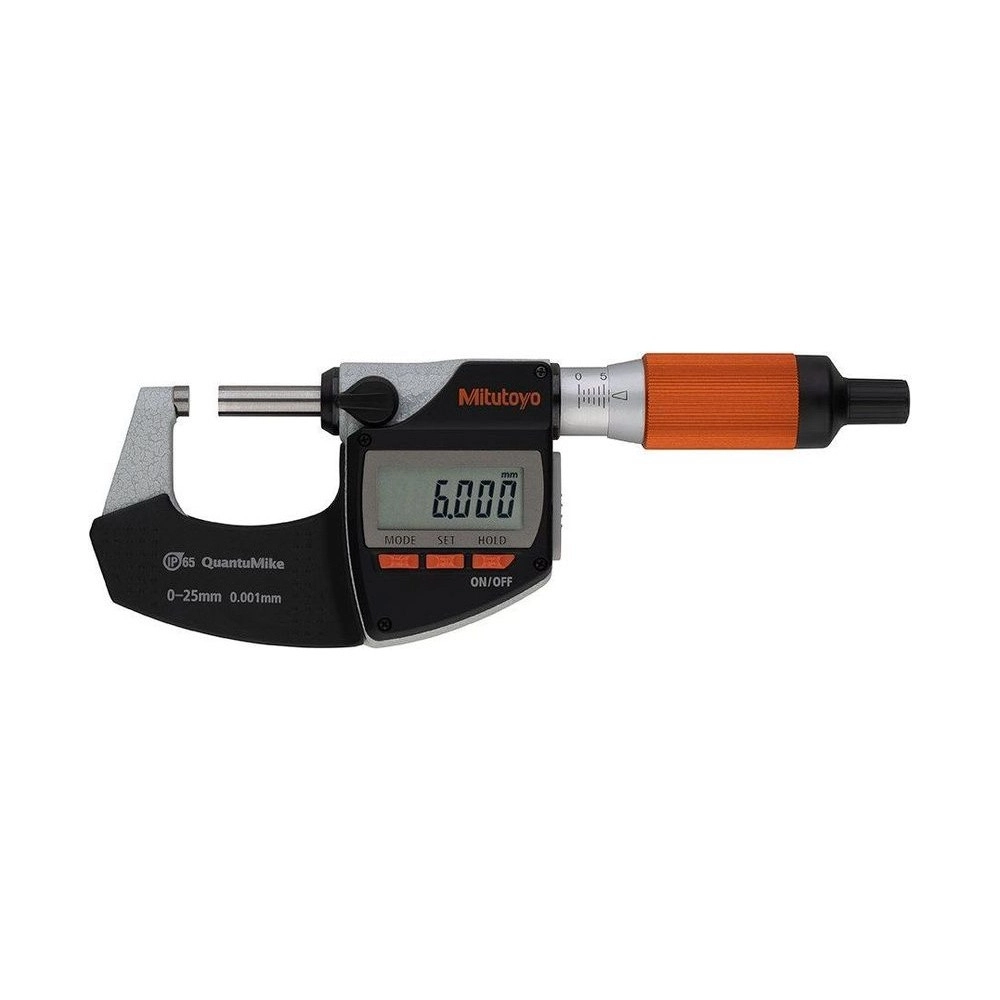

O Micrômetro Externo Digital QuantuMike IP65 Mitutoyo 293-140-40 é o modelo 0 a 25 mm da linha QuantuMike (Série 293), o micrômetro digital de alta velocidade e alta exatidão da Mitutoyo. Seu diferencial é o fuso de passo largo, 2 mm por volta do tambor (contra 0,5 mm de um micrômetro convencional): o fuso avança 4 vezes mais rápido e reduz o tempo de aproximação e liberação da peça. Em um teste da Mitutoyo medindo uma peça de 6 degraus com uma das mãos, o tempo total caiu de 53 s para 22 s — cerca de 60% menos tempo.

Tudo isso sem abrir mão da exatidão: erro máximo admissível (EMP) de ±1 µm na faixa de 0–25 mm (Classe 1 conforme EN ISO 3611), resolução de 0,001 mm, faces de medição de metal duro com acabamento micro-lap e mecanismo de catraca (ratchet) no tambor e no avanço rápido, que aplica força de medição constante para leituras repetíveis mesmo operando com uma mão só. A proteção IP65 Coolant Proof resiste a água, óleo e poeira, permitindo medir direto na usinagem com respingo de fluido de corte.

É um micrômetro digital ABSOLUTE (a origem de medição é retida) com saída de dados Digimatic S1 bidirecional para o controle estatístico de processo. Traz ainda recursos que evitam erro humano: aviso de velocidade de aproximação, alerta de agenda de calibração, julgamento de tolerância GO/±NG e função de cálculo (Ax+B). Acompanha estojo, chave, bateria CR2032 e certificado de inspeção.

Faixa 0–25 mm · resolução 0,001 mm
Exatidão ±1 µm (Classe 1 EN ISO 3611)
Avanço 2 mm/volta · 4× mais rápido · ~60% menos tempo
IP65 · ABSOLUTE · saída Digimatic S1

Diferenciais

Destaques do produto

Os principais recursos do micrômetro digital QuantuMike IP65 293-140-40

O fuso avança 2 mm a cada volta do tambor (4× mais rápido). Em teste Mitutoyo com peça de 6 degraus, o tempo caiu de 53 s para 22 s.

Erro máximo admissível de ±1 µm (Classe 1 EN ISO 3611) na faixa 0–25 mm, com catraca de força constante para leituras repetíveis.

Resistente a água, óleo e poeira: pode ser usado direto na usinagem, com respingo de fluido de corte e cavaco.

Detecta a aproximação da peça em velocidade excessiva e alerta o operador, evitando colisão e garantindo medições confiáveis.

Julgamento GO/±NG por limites de tolerância e função de cálculo (Ax+B) para valores de correção, reduzindo erro humano.

Origem retida (ABSOLUTE) e comunicação bidirecional Digimatic S1 para transmitir as medições ao controle estatístico (CEP/SPC).

Especificações

Principais características

Conheça em detalhe os recursos do QuantuMike IP65 293-140-40

Fuso de 2 mm por volta AVANÇO RÁPIDO

O passo do fuso de 2 mm por volta torna a medição até 4 vezes mais rápida que a de um micrômetro convencional (0,5 mm/volta), reduzindo o tempo de inspeção em série.
Proteção contra água e poeira IP65

A proteção IP65 permite usar o instrumento direto no ambiente de usinagem, com respingo de fluido de corte e cavaco, sem risco de dano por líquido.
Origem pré-ajustável e zeramento PRESET E ZERAMENTO

A origem de medição pode ser pré-configurada (PRESET) para qualquer valor da faixa, e o mostrador pode ser zerado em qualquer posição (INC/ZERO) para medições por comparação. Detecção por sensor rotativo eletromagnético.
Comunicação Digimatic S1 SAÍDA DE DADOS

Saída de dados Digimatic com comunicação bidirecional para transmitir as medições ao controle estatístico de processo (CEP/SPC).
Catraca e faces de metal duro FORÇA CONSTANTE

O mecanismo de força de medição constante por catraca (7 a 12 N) e as faces de metal duro asseguram medições repetíveis e maior durabilidade.

Soluções

Quais problemas este produto resolve?

Desafios reais do dia a dia da metrologia que o 293-140-40 ajuda a eliminar

Desafio Medição lenta e repetitiva em inspeção de muitas peças

Abrir e fechar um micrômetro convencional a cada peça consome tempo em lotes grandes de inspeção.

Solução

O fuso de avanço rápido (2 mm/volta) do QuantuMike torna a medição até 4 vezes mais rápida, acelerando a inspeção em série.

Desafio Ambiente de usinagem com fluido de corte e cavaco

Respingo de refrigeração e cavaco danifica instrumentos sem proteção, exigindo medir longe da máquina.

Solução

A proteção IP65 permite usar o 293-140-40 direto no ambiente de usinagem, com respingo de líquido, sem risco de dano.

Desafio Comparar peças a uma medida de referência

Medir por comparação exige pré-configurar valores de referência e zerar o instrumento em uma posição específica.

Solução

O PRESET pré-configura a origem para qualquer valor da faixa, e o zeramento (INC/ZERO) permite medir por comparação a partir de qualquer posição.

Desafio Necessidade de registrar as medições no controle de qualidade

Transcrever leituras à mão para o CEP é lento e sujeito a erro de digitação.

Solução

A saída de dados Digimatic (S1) envia as medições direto ao computador/CEP com os acessórios de conexão Mitutoyo.

Desafio Colisão e erro por aproximar a peça rápido demais

Aproximar o fuso da peça em velocidade excessiva pode causar colisão e comprometer a leitura.

Solução

A função de aviso de velocidade de aproximação alerta o usuário, reduzindo variação e aumentando a confiabilidade.

Desafio Controle manual de tolerância demorado

Verificar peça a peça se a medida está dentro do limite exige conferência manual e atrasa a linha.

Solução

O julgamento GO/±NG indica automaticamente se a medida está dentro dos limites de tolerância configurados.

Dados Técnicos

Informações Técnicas

Especificações completas, funções, variações da série, itens inclusos e vídeo.

Especificações

Modelo: QuantuMike
Avanço: 2mm/ volta
Força de medição: 7 a 12N
Acessórios Padrão: Barra Padrão, 1 pc (exceto para modelos 0-25mm (0-1”)) Chave de Fixação, 1 pç
Vida útil da bateria: Aprox. 1,2 anos com uso normal
Bateria: CR2032 (acessório padrão para operação inicial)
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-25mm
Resolução (mm): 0,001mm
Exatidão (mm): ±0,001mm
Proteção IP: IP65
Saída de Dados: Sim
Tecnologia: Digital
Faces de Metal Duro: Sim
Passo do Fuso: 2mm
Classe EN ISO 3611: Class 1
Planeza das Faces: 0,3µm
Paralelismo: 1 a 2µm

Detalhes técnicos

Erro máximo admissível (EMP): ±1 µm (Classe 1 — EN ISO 3611)
Erro de variação em comprimento (V MPE): 1 µm
Planeza das faces: 0,3 µm
Paralelismo: 1 µm
Passo do fuso: 2 mm por volta (avanço rápido)
Fuso: Com trava, ø6,35 mm
Faces de medição: Metal duro, acabamento micro-lap
Força de medição: 7 a 12 N (catraca do avanço rápido)
Sistema de medição: ABSOLUTE (origem retida)
Grau de proteção: IP65 (IEC 60529) — Coolant Proof
Mostrador: LCD, altura de caractere 7,5 mm
Detecção de posição: Sensor rotativo eletromagnético
Saída de dados: Digimatic S1 (bidirecional)
Fonte de energia: Bateria CR2032 (1 pç)
Vida útil da bateria: Aprox. 2 anos (~4000 h em uso contínuo)
Massa: 265 g

Funções

Medição e velocidade

Avanço rápido (2 mm/volta)

O fuso avança 2 mm a cada volta do tambor, tornando a medição até 4 vezes mais rápida que a de um micrômetro convencional.

Aviso de velocidade de aproximação

Detecta a aproximação da peça em velocidade excessiva, ajudando a evitar colisão e a obter medições confiáveis mesmo com usuários menos experientes.

Recursos digitais

Medição Absoluta (ABS) / Incremental (INC)

Pré-ajuste da origem (ABS) e zeramento em qualquer posição (INC/ZERO) para medições por comparação.

PRESET

A origem de medição pode ser pré-configurada para qualquer valor dentro da faixa do mostrador.

HOLD

Retém o valor exibido quando é difícil visualizar a medição no ponto de medição.

Julgamento de tolerância GO/±NG

Determina se a medição está dentro dos limites superior e inferior configurados e exibe a marca de aprovação/reprovação (Pass / +NG / -NG), permitindo julgar peça a peça num relance.

Função de cálculo (Ax+B)

Calcula e exibe direto o valor de correção para a máquina-ferramenta a partir da medição, eliminando o cálculo manual e evitando erros de sinal (+/-) ao inserir a correção na máquina.

Teclas customizáveis

As funções mais usadas podem ser atribuídas aos botões (maiores e mais fáceis de pressionar) para acesso rápido e mais eficiência.

Alerta de agenda de calibração

Permite configurar a data de aviso e a data de vencimento da calibração; o ícone de calendário pisca no aviso e o display inteiro pisca no vencimento, evitando calibração esquecida.

Auto Power ON/OFF

Desliga automaticamente após cerca de 20 minutos ocioso para poupar bateria, retendo a origem ABSOLUTE; liga ao girar o fuso ou tocar as teclas. Pode ser desabilitado.

Bloqueio de teclas e alarme de bateria fraca

Trava as funções (ORIGIN/ZERO) para evitar alteração acidental da origem e avisa com antecedência antes de a bateria se esgotar.

Saída de dados Digimatic S1

Comunicação bidirecional Digimatic S1 (entrada e saída) para transmitir as medições ao CEP/SPC e gerenciar o instrumento pelo PC.

Transmissão de dados

O 293-140-40 mede normalmente sozinho — a saída de dados é um recurso adicional. Para enviar as medições ao computador, escolha uma das opções abaixo (todos os itens são vendidos separadamente em nossa loja — clique no produto para ver):

Opção	O que comprar	Indicada para
1. Cabo USB (Input Tool tipo G)	06AFM380G	Bancada fixa ao lado do computador — a opção mais simples e econômica
2. Cabo Digimatic à prova d’água · 1 m	21EAA194	Já possui coletor/processador Digimatic (IT-020U, DP-1VA, MUX-10F)
3. Cabo Digimatic à prova d’água · 2 m	21EAA190	Já possui coletor Digimatic · maior distância

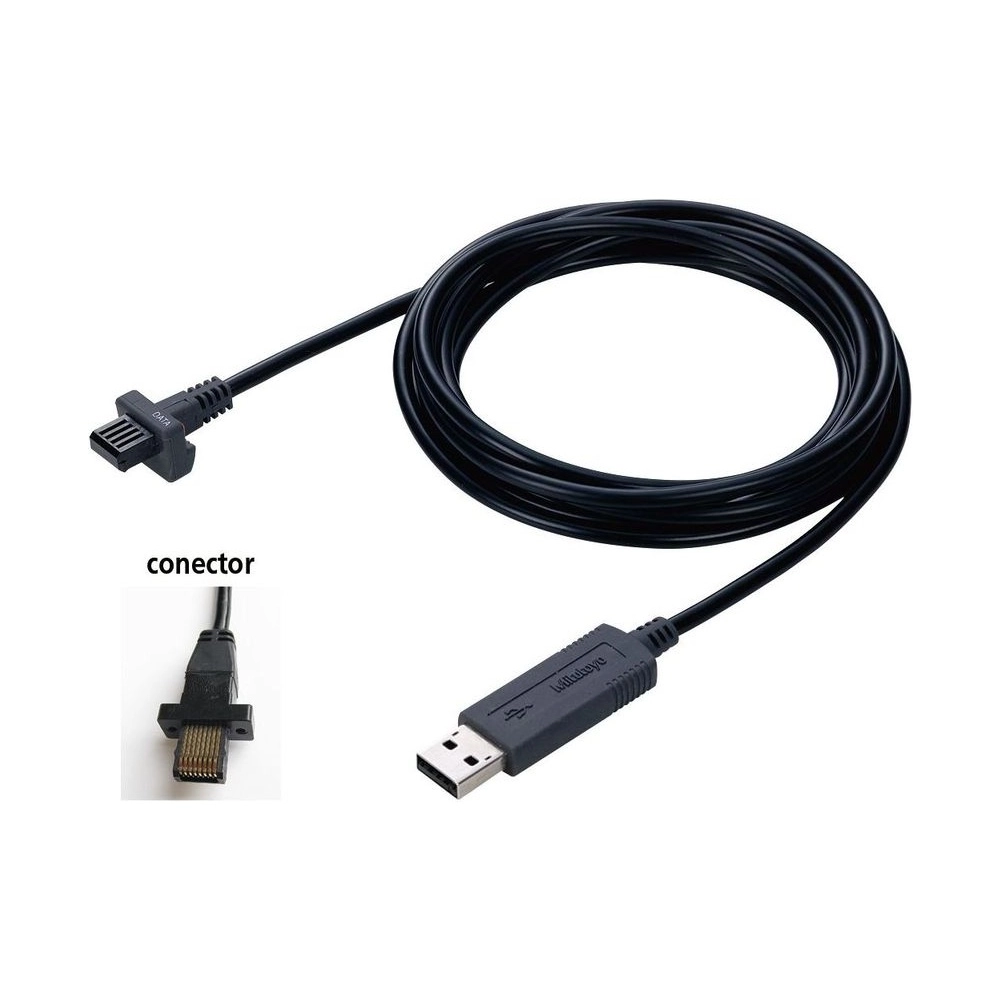

Opção 1

Cabo USB (Input Tool tipo G)

Você precisa destes itens: 06AFM380G (Interface Input Tool USB de Entrada Direta ITN – Tipo G)

O cabo liga o QuantuMike à porta USB e se comporta como um teclado: ao pressionar o botão DATA, a leitura é “digitada” diretamente no Excel ou em qualquer campo de texto. Não exige software adicional. O conector do QuantuMike é do tipo G (reto, à prova d’água), por isso o Input Tool é o modelo G.

06AFM380GInterface Input Tool USB de Entrada Direta ITN – Tipo GVer produto →

Opção 2

Cabo Digimatic à prova d’água · 1 m

Você precisa destes itens: 21EAA194 (Cabo de comunicação reto à prova d’água com botão DATA · 1 m)

Cabo reto à prova d’água com botão DATA, conector tipo G do lado do micrômetro, que liga a saída Digimatic do QuantuMike a um processador, coletor ou multiplexador Digimatic.

21EAA194Cabo de comunicação reto à prova d’água com botão DATA · 1 mVer produto →

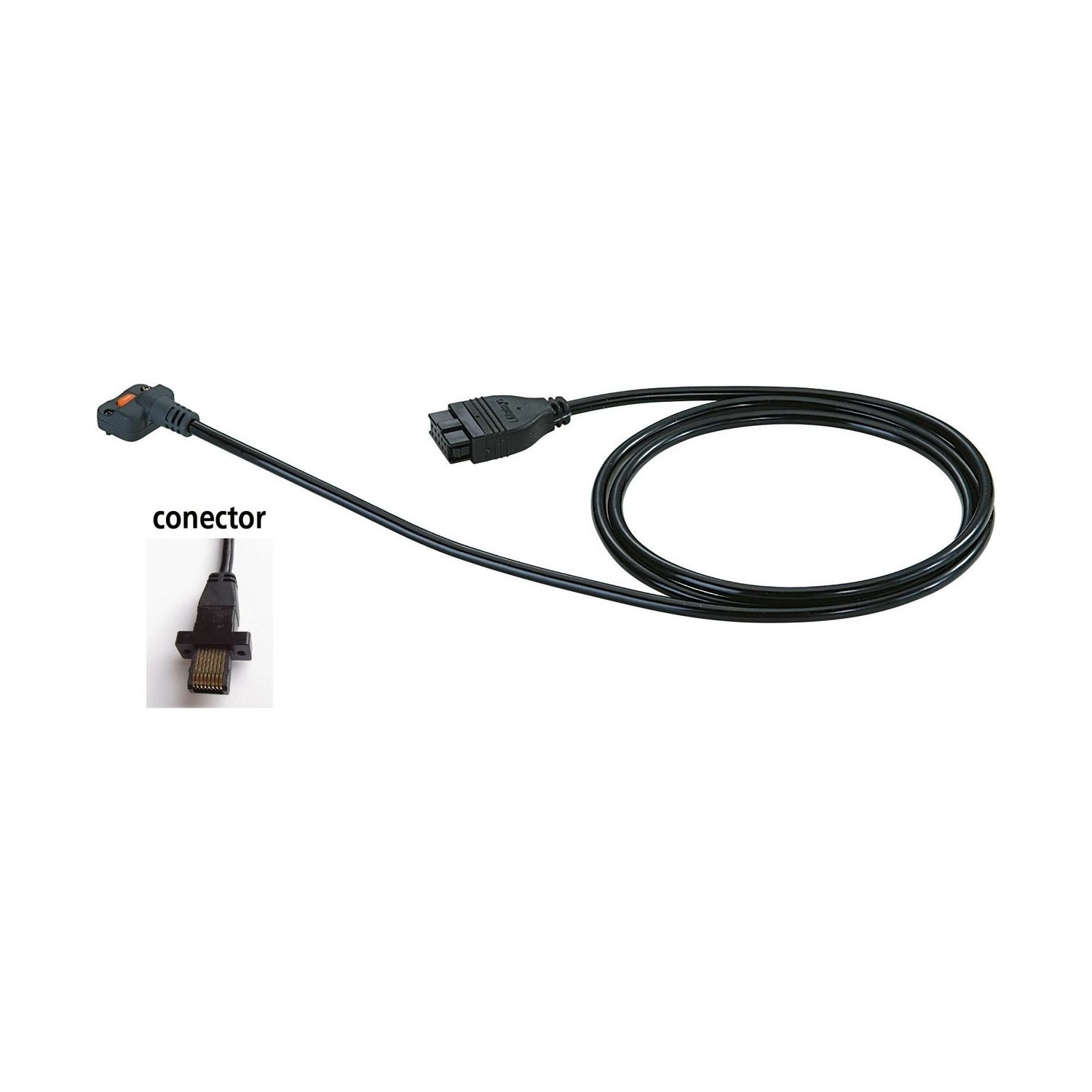

Opção 3

Cabo Digimatic à prova d’água · 2 m

Você precisa destes itens: 21EAA190 (Cabo de comunicação reto à prova d’água com botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância até o coletor.

21EAA190Cabo de comunicação reto à prova d’água com botão DATA · 2 mVer produto →

Todas as opções acima usam a saída Digimatic padrão (enviar a medição). A transmissão sem fio U-WAVE fit (radiofrequência ou Bluetooth) no QuantuMike exige a unidade de conexão 02AZF960, específica desta linha, que ainda não está disponível em nossa loja; consulte-nos. O modo Digimatic S1 (bidirecional, configurar o instrumento pelo PC) exige o software USB-ITPAK e não é compatível com o sistema U-WAVE.

Variações da série

QuantuMike IP65 com saída de dados — Série 293

Código	Faixa de medição	Saída de dados
293-140-40 (este)	0–25 mm	Sim
293-141-40	25–50 mm	Sim
293-142-40	50–75 mm	Sim
293-143-40	75–100 mm	Sim

Itens inclusos

Micrômetro Externo Digital QuantuMike IP65 0-25 mm (293-140-40)
Estojo
Chave (spanner)cód. 301336
Bateria de lítio CR20321 unidade
Manual do usuário
Certificado de inspeção

Vídeo

Perguntas frequentes

Perguntas e Respostas

O micrômetro externo digital 293-140-40 mede mesmo mais rápido que um micrômetro comum?

O Mitutoyo 293-140-40 tem fuso de avanço rápido que avança 2 mm a cada volta do tambor, contra os 0,5 mm de um micrômetro convencional. Na prática, isso reduz o tempo de abertura e fechamento e torna a medição até 4 vezes mais rápida, o que faz diferença em inspeção de muitas peças em sequência.

O QuantuMike 293-140-40 pode ser usado com fluido de corte e refrigeração?

Sim. O 293-140-40 tem proteção IP65 (à prova de poeira e jatos de água), o que permite usá-lo direto no ambiente de usinagem, com respingo de fluido de corte e cavaco, sem risco de dano por líquido.

O micrômetro 293-140-40 transmite as medições para o computador?

Sim. O 293-140-40 possui saída de dados Digimatic com comunicação bidirecional (Digimatic S1), que permite enviar as medições para sistemas de controle estatístico de processo (CEP/SPC) usando os acessórios de conexão Mitutoyo.

A saída de dados do 293-140-40 exige software especial?

Não necessariamente. Com o USB Input Tool da Mitutoyo, o valor medido entra no computador como se fosse digitado no teclado, indo direto para uma planilha. Softwares de CEP (como o MeasurLink) são opcionais, para gestão avançada dos dados.

O que significa a exatidão de ±1 µm do micrômetro externo digital 293-140-40 na prática?

O erro máximo admissível de ±1 µm (0,001 mm) na faixa de 0–25 mm significa que a leitura do 293-140-40 não se afasta mais que 1 micrômetro do valor real. É a exatidão Classe 1 conforme a norma EN ISO 3611, adequada ao controle dimensional de peças usinadas de precisão.

O 293-140-40 precisa ser calibrado com que frequência?

O 293-140-40 acompanha certificado de inspeção de fábrica, com dados rastreáveis. A periodicidade de recalibração não é fixa: é definida pelo sistema de gestão da qualidade da empresa (uso, criticidade da medição e exigência da norma aplicável).

Qualidade Garantida

Certificações e Tecnologias

O QuantuMike 293-140-40 reúne as tecnologias e os selos de qualidade Mitutoyo da linha.

Linha de micrômetros digitais de alta velocidade e alta exatidão, com fuso de avanço rápido de 2 mm por volta.

Sistema de medição absoluto: a origem é retida, sem necessidade de rezerar a cada uso.

Saída de dados bidirecional (entrada e saída) para transmitir as medições ao controle estatístico de processo (CEP/SPC).

Proteção IP65 (IEC 60529): resistente a água, óleo e poeira para uso direto na usinagem com respingo de fluido de corte.

Proteção contra poeira e água certificada por terceira parte pela TÜV Rheinland (testmark ID 1111310851).

Acompanha os dados de inspeção de fábrica do instrumento, para uso com confiança e rastreabilidade.
