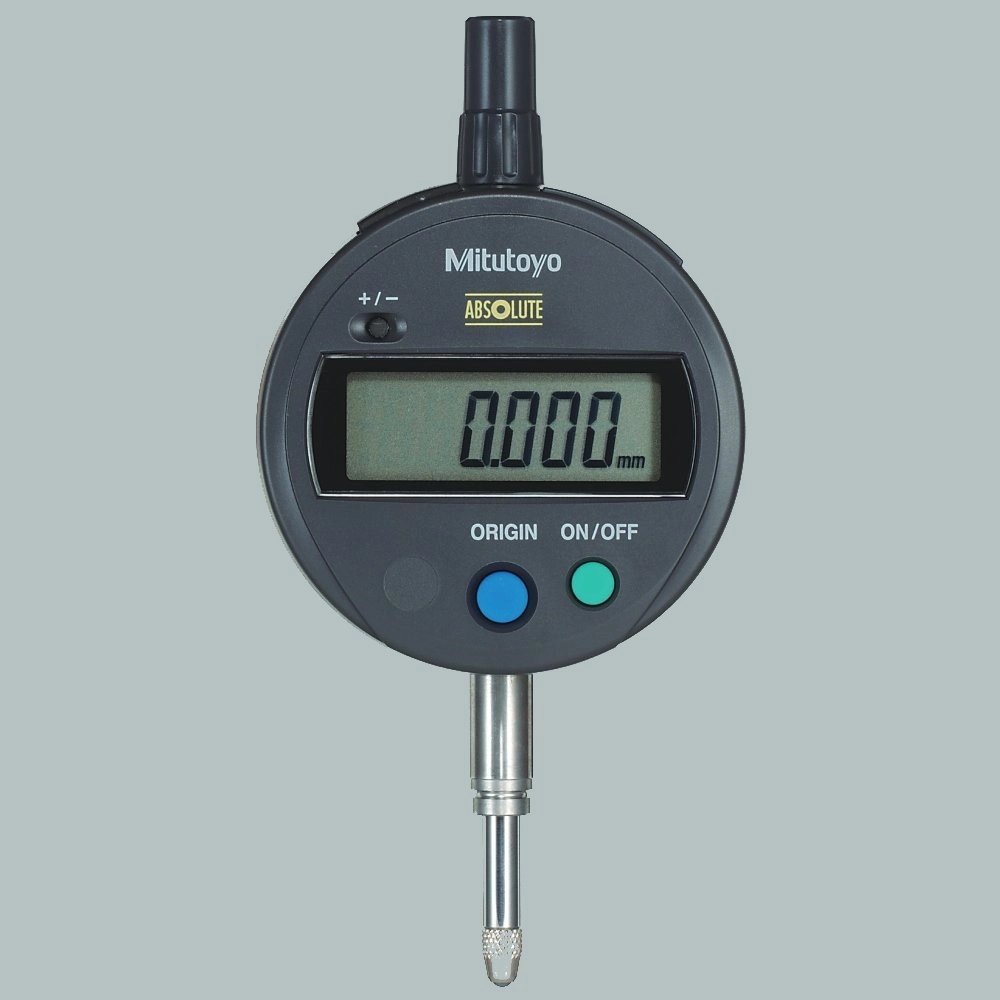

Relógio Comparador Digital ABSOLUTE ID-S 12,7mm/0,001mm – 543-790

Relógio Comparador Digital ABSOLUTE ID-S 12,7mm/0,001mm – 543-790

Name: Relógio Comparador Digital ABSOLUTE ID-S 12,7mm/0,001mm – 543-790
Brand: Mitutoyo
SKU: 543-790
Price: 1318.79 BRL
Availability: BackOrder

SKU: 543-790

Melhor Oferta

R$1.318,79 À vista no PIX com 5% OFF

ou R$1.388,20 em até 6x de R$231,37 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria SR44 instalada e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE ID-S 543-790 é a versão métrica do modelo de resolução fina da linha: mostra 0,001 mm direto no visor. O manual exclui a tecla [in/mm] justamente nos modelos métricos, e o ID-S112X é um deles: não existe conversão de unidade neste relógio. O nome de fábrica é ID-S112X.

Trabalha em toda a faixa de 12,7 mm com exatidão garantida de ±0,003 mm (MPE E), histerese de 0,002 mm e repetibilidade de 0,002 mm. O canhão tem ø8 mm, a ponta de contato é de carboneto (peça 901312), a força de medição é de 1,5 N ou menos e a medição é válida em todas as direções. Proteção IP42.

A operação é de três teclas: ON/OFF, ORIGIN (ponto de referência) e [+/−], que inverte o sentido da contagem. O sensor ABSOLUTE, um codificador linear de capacitância eletrostática, mantém a origem gravada mesmo com o instrumento desligado. Usa bateria SR44 (cerca de 18.000 horas de operação contínua) e tem saída de código Digimatic (aba Transmissão de dados).

Faixa 12,7 mm · resolução 0,001 mm
Exatidão ±0,003 mm · repetibilidade 0,002 mm
Escala métrica · sem leitura em polegada
Três teclas · ON/OFF, ORIGIN e [+/−]

Diferenciais

Destaques do produto

O que caracteriza o relógio comparador digital 543-790

O passo fino da linha ID-S, disponível em toda a faixa de 12,7 mm.

O manual exclui a tecla [in/mm] neste modelo: não há como o visor ser deixado em polegada por engano.

Erro máximo permitido na faixa, com histerese e repetibilidade de 0,002 mm.

ON/OFF, ORIGIN e [+/−]. Sem preset, sem hold e sem julgamento de tolerância para configurar errado.

Especificado para trabalhar na vertical, na horizontal ou invertido, com força de 1,5 N ou menos.

Cabo de saída 905338 (1 m) ou 905409 (2 m) leva a leitura ao computador.

Especificações

Principais características

Conheça em detalhe os recursos do 543-790

Resolução de 0,001 mm FAIXA 12,7 MM

O passo fino da linha ID-S, em toda a faixa de medição.
Leitura apenas em milímetro ESCALA MÉTRICA

O manual exclui a tecla [in/mm] neste modelo: o valor sai sempre no sistema do desenho ISO/JIS.
±0,003 mm (MPE E) EXATIDÃO

Com histerese e repetibilidade de 0,002 mm dentro da faixa.
Vertical, horizontal ou invertido TODAS AS DIREÇÕES

Força de medição de 1,5 N ou menos, especificada para qualquer posição de montagem.
Contra poeira e respingo leve PROTEÇÃO IP42

Adequada a bancada e a dispositivo de controle em ambiente de qualidade.

Soluções

Quais problemas este produto resolve?

Situações reais em que o 543-790 faz diferença

Desafio Garantir que a leitura sai sempre em milímetro

Num instrumento que alterna mm e polegada, basta um operador deixar o visor na outra unidade para a medida seguinte ser anotada no sistema errado.

Solução

O 543-790 é o modelo métrico: não existe tecla de conversão, então o valor lido é sempre 0,001 mm.

Desafio Montar o relógio deitado ou invertido no dispositivo

Nem todo comparador mantém a exatidão declarada fora da posição vertical, e a especificação costuma não dizer isso de forma clara.

Solução

O ID-S112X é especificado para medição em todas as direções, com força de medição de 1,5 N ou menos.

Desafio Colocar um operador novo para medir sem treinamento longo

Painéis com preset, hold e julgamento de tolerância aumentam o tempo de treino e o risco de configuração errada.

Solução

O 543-790 tem três teclas: ON/OFF, ORIGIN para zerar (1 segundo no ponto de referência) e [+/−] para inverter o sentido da contagem. Não há preset, hold nem julgamento de tolerância.

Desafio Recuperar o relógio depois que a ponta de contato gasta

Ponta desgastada desloca a leitura, e em instrumento de ponta fixa isso condena o aparelho.

Solução

A ponta do 543-790 é de carboneto com rosca M2,5 × 0,45 (peça 901312) e se troca no local; também aceita alavanca de acionamento 21EZA198, botão de elevação 21EZA105 e cabo de acionamento 540774.

Dados Técnicos

Informações Técnicas

Especificações, detalhes, funções, transmissão de dados, variações da série e itens inclusos.

Especificações

Serie: ID-S
Força de medição: 1,5N ou menor
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolução (mm): 0,001mm
Exatidão (mm): ±0,003mm
Proteção IP: IP42
Saída de Dados: Sim
Tecnologia: Absolute
Tampa traseira: Com orelha
Histerese: 0,002mm
Repetibilidade: 0,002mm

Detalhes técnicos

Nome de fábrica: ID-S112X
Escala digital: Codificador linear absoluto, de capacitância eletrostática
Velocidade de resposta: Ilimitada (não serve para medição por escaneamento)
Diâmetro do canhão: ø8 mm
Ponta de contato: Carboneto, rosca M2,5 × 0,45 (peça 901312)
Direção de medição: Todas as direções
Faixa de temperatura: Operação 0 °C a 40 °C; armazenagem −10 °C a 60 °C
Massa: 150 g

Funções

ON/OFF

Liga e desliga o instrumento. Como o sensor é ABSOLUTE, a origem continua gravada e não é preciso rezerar ao ligar de novo.

ORIGIN (ponto de referência)

Leve a haste até o ponto que será a referência e pressione ORIGIN por 1 segundo ou mais: o valor indicado vai a zero e aquele ponto passa a ser a origem.

Inversão do sentido da contagem [+/−]

Escolhe qual direção do movimento da haste soma e qual subtrai. Quando a contagem fica negativa ao empurrar o fuso, o visor mostra [▼] no canto superior esquerdo.

Transmissão de dados

Este relógio usa conector Digimatic tipo F.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338 + 06AFM386	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409 + 06AFM386	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m) + 06AFM386 (Software Opcional Para Interface Input Tool USB Direta e U-WAVE · USB-ITPAK V2.0)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. Este indicador não tem botão de dados integrado, então a leitura é disparada pelo software USB-ITPAK V2.0, que também permite configurar o instrumento (modo Digimatic S1, bidirecional).

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

06AFM386Software Opcional Para Interface Input Tool USB Direta e U-WAVE · USB-ITPAK V2.0Ver produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m) + 06AFM386 (Software Opcional Para Interface Input Tool USB Direta e U-WAVE · USB-ITPAK V2.0)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

06AFM386Software Opcional Para Interface Input Tool USB Direta e U-WAVE · USB-ITPAK V2.0Ver produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. Não usa o software USB-ITPAK (tem software próprio de coleta). O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. O modo Digimatic S1 (bidirecional, sem botão de dados integrado, caminho com cabo) exige o software USB-ITPAK.

Variações da série

Relógios Comparadores Digitais ABSOLUTE ID-S / ID-SX

Código	Tampa traseira	Faixa	Resolução
543-781-10	Com orelha	12,7 mm	0,01 mm
543-781B-10	Lisa	12,7 mm	0,01 mm
543-782-10	Com orelha	12,7 mm	0,0005"/0,01 mm
543-782B-10	Lisa	12,7 mm	0,0005"/0,01 mm
543-791-10	Com orelha	12,7 mm	0,00005"/0,001 mm
543-791B-10	Lisa	12,7 mm	0,00005"/0,001 mm
543-790 (este)	Com orelha	12,7 mm	0,001 mm

Itens inclusos

Relógio comparador digital 543-790 (ID-S112X)
Bateria SR44 para verificação de função (peça 938882)
Manual do usuário com termo de garantia e resultados da inspeção

Vídeo

Perguntas frequentes

Perguntas e Respostas

O que é o relógio comparador digital 543-790?

É um relógio comparador digital ABSOLUTE ID-S Mitutoyo, nome de fábrica ID-S112X: faixa de 12,7 mm, resolução de 0,001 mm, escala métrica e tampa traseira com orelha para fixação por parafuso passante.

O 543-790 mostra polegada?

Não. É o modelo de escala métrica da linha e mostra apenas milímetro: o manual exclui expressamente a tecla [in/mm] no ID-S112X. O equivalente com leitura alternável mm/polegada, na mesma faixa e resolução, é o 543-791-10.

Qual a exatidão do 543-790?

O erro máximo permitido (MPE E) é de ±0,003 mm em toda a faixa de 12,7 mm, com histerese de 0,002 mm e repetibilidade de 0,002 mm.

Que teclas o 543-790 tem e como se zera o instrumento?

São três: ON/OFF, ORIGIN e [+/−]. Para definir a referência, leve a haste ao ponto desejado e pressione ORIGIN por 1 segundo ou mais, e o valor indicado vai a zero e aquele ponto passa a ser a origem. A tecla [+/−] inverte o sentido da contagem; com a contagem negativa ao empurrar o fuso, aparece [▼] no canto superior esquerdo do visor.

Que bateria o 543-790 usa e qual a autonomia?

Uma bateria de óxido de prata SR44 (peça 938882), com cerca de 18.000 horas de operação contínua. O instrumento acompanha uma bateria para verificação de função e os resultados da inspeção de fábrica.

Qualidade Garantida

Certificações e Tecnologias

O 543-790 reúne as tecnologias de medição digital Mitutoyo.

Sistema de medição absoluto: a origem é retida, sem necessidade de rezerar a cada uso.

Saída de dados bidirecional, sem botão de dados integrado: a leitura é disparada por software (USB-ITPAK).

Acompanha os dados de inspeção de fábrica do instrumento, para uso com confiança e rastreabilidade.
