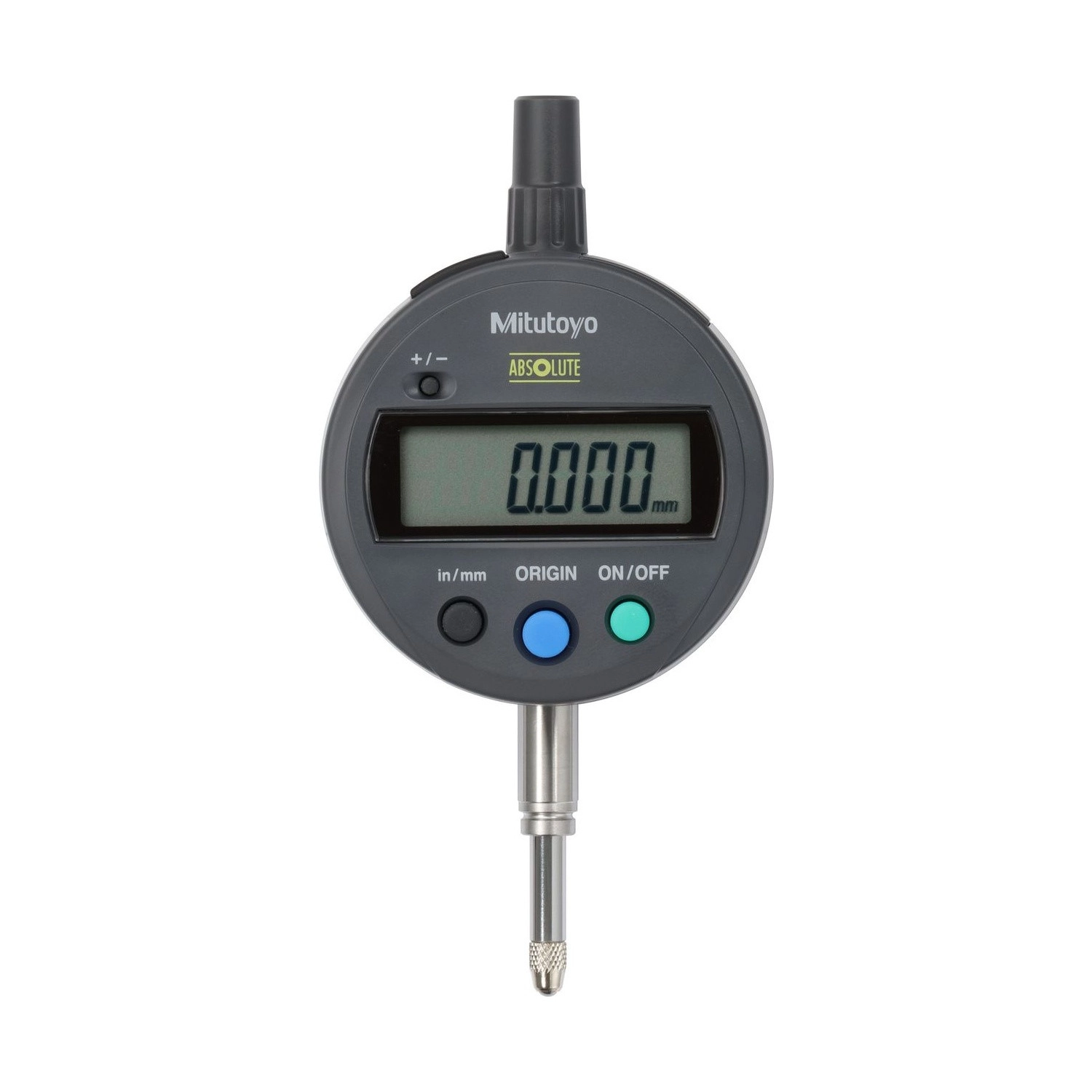

Relógio Comparador Digital ABSOLUTE 12,7mm 0,001mm ID-SX Tampa Com Orelha Melhor Custo-Benefício 543-791-10

Name: Relógio Comparador Digital ABSOLUTE 12,7mm 0,001mm ID-SX Tampa Com Orelha Melhor Custo-Benefício 543-791-10
Brand: Mitutoyo
SKU: 543-791-10
Price: 2220.39 BRL
Availability: InStock

SKU: 543-791-10

Melhor Oferta

de: R$2.749,71 15% Economize R$412,46

por: R$2.220,39 À vista no PIX com 5% OFF

ou R$2.337,25 em até 6x de R$389,54 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Bateria SR44 instalada e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Digital ABSOLUTE ID-SX 543-791-10 junta a resolução mais fina da linha, 0,001 mm / 0,00005", à tampa traseira com orelha: é a combinação para controle dimensional apertado dentro de um dispositivo de medição fixo.

Trabalha na faixa de 12,7 mm / 0,5" com exatidão garantida de ±0,003 mm / ±0,0001", histerese de 0,002 mm e repetibilidade de 0,002 mm, dentro da norma EN ISO. A força de medição é de até 1,5 N e a proteção é IP42.

A leitura alterna entre milímetro e polegada no próprio instrumento. Usa o sensor ABSOLUTE, que preserva a origem com o aparelho desligado, e vem com bateria SR44 (autonomia aproximada de 18.000 horas) e certificado de inspeção de fábrica.

Faixa 12,7 mm / 0,5" · resolução 0,001 mm / 0,00005"
Exatidão ±0,003 mm · repetibilidade 0,002 mm
Leitura mm/pol alternável · tampa com orelha
Sensor ABSOLUTE · bateria SR44 (~18.000 h)

Diferenciais

Destaques do produto

O que caracteriza o relógio comparador digital 543-791-10

O passo mais fino da linha ID-SX, dez vezes menor que os modelos de 0,01 mm.

Garantida em toda a faixa, com histerese e repetibilidade de 0,002 mm.

Parafuso passante nas duas orelhas mantém a referência estável no dispositivo de medição.

Alterna entre 0,001 mm e 0,00005" sem trocar de instrumento.

A origem sobrevive ao desligamento, o que importa mais quanto mais fina é a resolução.

Registra a leitura por cabo com USB-ITPAK ou sem fio pelo U-WAVE-T.

Especificações

Principais características

Conheça em detalhe os recursos do 543-791-10

Resolução de 0,001 mm / 0,00005" FAIXA 12,7 MM / 0,5"

O passo mais fino da linha ID-SX, em toda a faixa de medição.
±0,003 mm garantida EXATIDÃO

Dentro da norma EN ISO, com histerese e repetibilidade de 0,002 mm.
Referência estável no dispositivo TAMPA COM ORELHA

Fixação por parafuso passante, para repetir a medição sem deslocar o instrumento.
Alternável no instrumento LEITURA MM/POLEGADA

Mostra 0,001 mm ou 0,00005" conforme o sistema do desenho.
~18.000 horas de autonomia BATERIA SR44

Uma única bateria, incluída de fábrica, para uso contínuo prolongado.

Soluções

Quais problemas este produto resolve?

Situações reais em que o 543-791-10 faz diferença

Desafio Medir tolerância de poucos centésimos com margem de segurança

A regra prática pede um instrumento bem mais fino que a tolerância da peça, e 0,01 mm não sustenta um controle de poucos centésimos.

Solução

O 543-791-10 resolve 0,001 mm com exatidão garantida de ±0,003 mm, o que dá folga suficiente para tolerâncias apertadas.

Desafio Repetir a mesma medição em várias peças sem variar a referência

Se o instrumento se desloca no suporte entre uma peça e outra, a dispersão medida é do dispositivo, não do processo.

Solução

A tampa com orelha do 543-791-10 fixa o corpo por parafuso passante, e a repetibilidade de 0,002 mm passa a refletir a peça.

Desafio Conferir peça de projeto em polegada com resolução fina

Converter 0,00005" para milímetro à mão anula na conta a precisão que o instrumento entrega.

Solução

O 543-791-10 mostra o valor já no sistema do desenho, alternando entre 0,001 mm e 0,00005" no visor.

Desafio Levar o dado do laboratório para o sistema da qualidade

Quanto mais fina a leitura, mais caro é o erro de digitação ao transcrever para o relatório.

Solução

A saída Digimatic tipo F do 543-791-10 envia o valor medido direto ao computador, por cabo ou por radiofrequência.

Dados Técnicos

Informações Técnicas

Especificações, detalhes, funções, transmissão de dados, variações da série e itens inclusos.

Especificações

Serie: ID-S
Força de medição: 1,5N ou menor
Vida útil da bateria: Aprox. 18.000 horas
Bateria: SR44 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico e Polegadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolução (mm): 0,001mm
Resolução (in): 0,00005"
Exatidão (mm): ±0,003mm
Exatidão (in): ±0,0001"
Proteção IP: IP42
Saída de Dados: Sim
Tecnologia: Absolute
Tampa traseira: Com orelha
Diâmetro da haste: 8mm
Histerese: 0,002mm
Repetibilidade: 0,002mm
Ponta de contato: Esfera de metal duro (M2,5x0,45)

Detalhes técnicos

Nome de fábrica: ID-S112MX2
Norma: EN ISO Standard
Mostrador: LCD, altura de caractere 9 mm
Escala digital: Encoder linear absoluto, tipo capacitância eletrostática
Velocidade de resposta: Ilimitada (acompanha a haste sem atraso)
Alarme: Bateria fraca, erro de sensor, erro de composição de dados ABS
Massa: 150 g

Funções

ON/OFF

Liga e desliga o instrumento sem perder a origem gravada pelo sensor ABSOLUTE.

Alternar entre mm e polegada

Troca o sistema de leitura entre milímetro e polegada diretamente no instrumento.

Inversão do sentido de contagem

Alterna qual direção do movimento da haste soma ou subtrai na leitura, conforme o dispositivo de medição.

Zerar a origem (ABS-Zero)

Define uma nova origem a qualquer momento, sem depender de religar o instrumento.

Transmissão de dados

Este relógio usa conector Digimatic tipo F.

Opção	O que comprar	Indicada para
1. Cabo Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338 + 06AFM386	Bancada fixa ao lado do computador
2. Cabo Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409 + 06AFM386	Maior distância até o computador
3. Transmissor sem fio U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Várias bancadas · sem cabo até o computador

Opção 1

Cabo Digimatic + Input Tool tipo F · 1 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905338 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 m) + 06AFM386 (Software Opcional Para Interface Input Tool USB Direta e U-WAVE · USB-ITPAK V2.0)

O cabo plano tipo F liga a saída Digimatic do relógio ao Input Tool USB, que se comporta como um teclado ao acionar a leitura. Este indicador não tem botão de dados integrado, então a leitura é disparada pelo software USB-ITPAK V2.0, que também permite configurar o instrumento (modo Digimatic S1, bidirecional).

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905338Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 1 mVer produto →

06AFM386Software Opcional Para Interface Input Tool USB Direta e U-WAVE · USB-ITPAK V2.0Ver produto →

Opção 2

Cabo Digimatic + Input Tool tipo F · 2 m

Você precisa destes itens: 06AFM380F (Interface Input Tool USB de Entrada Direta ITN – Tipo F) + 905409 (Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 m) + 06AFM386 (Software Opcional Para Interface Input Tool USB Direta e U-WAVE · USB-ITPAK V2.0)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância entre o relógio e o Input Tool.

06AFM380FInterface Input Tool USB de Entrada Direta ITN – Tipo FVer produto →

905409Cabo de Comunicação Plano Padrão Reto sem Botão DATA · 2 mVer produto →

06AFM386Software Opcional Para Interface Input Tool USB Direta e U-WAVE · USB-ITPAK V2.0Ver produto →

Opção 3

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZD790F (Cabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)) + 02AZD730H (Transmissor de Dados Sem Fio U-WAVE-T Com LED) + 02AZD810E (Receptor de Dados Sem Fio Modelo U-WAVE-R)

O cabo de conexão tipo F liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. Não usa o software USB-ITPAK (tem software próprio de coleta). O transmissor com LED confirma visualmente cada envio; a alternativa com alarme sonoro é o 02AZD880H.

02AZD790FCabo de Conexão Tipo F Para U-WAVE (Relógio Comparador)Ver produto →

02AZD730HTransmissor de Dados Sem Fio U-WAVE-T Com LEDVer produto →

02AZD810EReceptor de Dados Sem Fio Modelo U-WAVE-RVer produto →

Este indicador é tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). Não existe a versão U-WAVE fit (clipe) para esta linha, mas existe sim o sistema U-WAVE-T (transmissor separado + cabo dedicado), Opção 3 acima. O modo Digimatic S1 (bidirecional, sem botão de dados integrado, caminho com cabo) exige o software USB-ITPAK.

Variações da série

Relógios Comparadores Digitais ABSOLUTE ID-S / ID-SX

Código	Tampa traseira	Faixa	Resolução
543-781-10	Com orelha	12,7 mm	0,01 mm
543-781B-10	Lisa	12,7 mm	0,01 mm
543-782-10	Com orelha	12,7 mm	0,0005"/0,01 mm
543-782B-10	Lisa	12,7 mm	0,0005"/0,01 mm
543-791-10 (este)	Com orelha	12,7 mm	0,00005"/0,001 mm
543-791B-10	Lisa	12,7 mm	0,00005"/0,001 mm
543-790	Com orelha	12,7 mm	0,001 mm

Itens inclusos

Relógio comparador digital 543-791-10, com bateria SR44 instalada
Certificado de inspeção de fábrica

Vídeo

Perguntas frequentes

Perguntas e Respostas

O que é o relógio comparador digital 543-791-10?

É um relógio comparador digital ABSOLUTE ID-SX Mitutoyo de alta resolução: faixa de 12,7 mm / 0,5", resolução de 0,001 mm / 0,00005" e tampa traseira com orelha para fixação por parafuso passante.

Qual a exatidão do comparador 543-791-10?

A exatidão garantida (E MPE) é de ±0,003 mm / ±0,0001" em toda a faixa de 12,7 mm, com histerese de 0,002 mm e repetibilidade de 0,002 mm, dentro da norma EN ISO.

Qual a diferença entre o 543-791-10 e o 543-782-10?

A resolução. O 543-791-10 resolve 0,001 mm / 0,00005" com exatidão de ±0,003 mm; o 543-782-10 resolve 0,01 mm / 0,0005" com exatidão de ±0,02 mm. Os dois têm tampa com orelha e leitura alternável mm/polegada.

Como o 543-791-10 se fixa no dispositivo de medição?

Pela tampa traseira com orelha: dois furos recebem parafuso passante e travam o instrumento, sem folga nem rotação. A versão de tampa lisa da mesma resolução é o 543-791B-10.

Que bateria o 543-791-10 usa e qual a autonomia?

Uma bateria SR44, com autonomia aproximada de 18.000 horas de uso contínuo, menor que a dos modelos de 0,01 mm por causa da resolução mais fina. Vem instalada de fábrica, com certificado de inspeção.

Qualidade Garantida

Certificações e Tecnologias

O 543-791-10 reúne as tecnologias de medição digital Mitutoyo.

Sistema de medição absoluto: a origem é retida, sem necessidade de rezerar a cada uso.

Saída de dados bidirecional, sem botão de dados integrado: a leitura é disparada por software (USB-ITPAK).

Acompanha os dados de inspeção de fábrica do instrumento, para uso com confiança e rastreabilidade.
