Name: Relógio Comparador Digital ABSOLUTE ID-C com Saída de Sinal GO/NG - 543-350-10
Brand: Mitutoyo
SKU: 543-350-10

SKU: 543-350-10

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Cabo de 4 metros e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

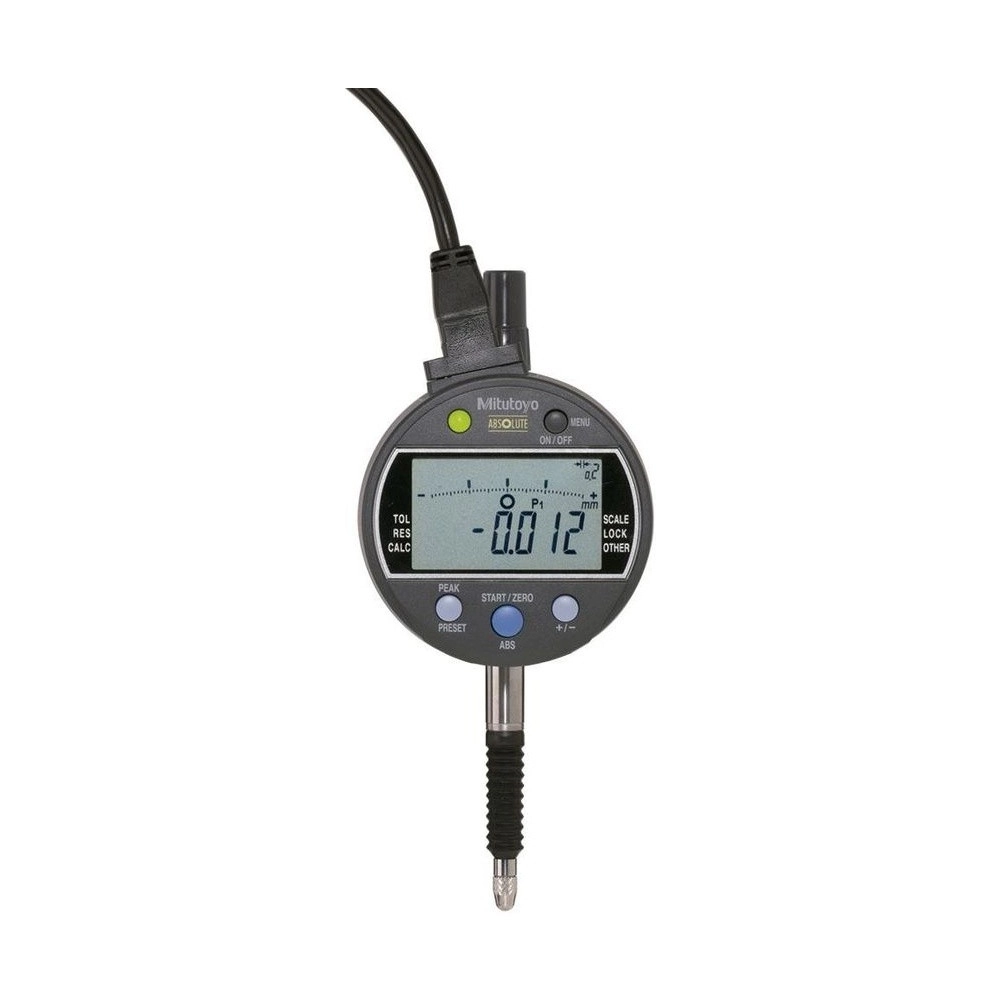

O Relógio Comparador Digital ABSOLUTE Mitutoyo 543-350-10 é o modelo da série 543 ID-C feito para acionar um dispositivo externo. Em vez de levar a leitura ao computador, ele emite um sinal GO/±NG que pode ser ligado direto a um sequenciador ou a um controlador de linha.

A saída é por coletor NPN aberto, com lógica inversa, e o resultado também aparece no LCD e num LED de duas cores. O instrumento acompanha alimentação externa de 5 a 24 VCC e vem com cabo de 4 metros.

A capacidade é de 12,7 mm com resolução de 0,001 mm e exatidão de 0,003 mm. A força de medição é de 2,5 N ou menos, a maior da série, e o LCD deste modelo não é rotativo.

Capacidade 12,7 mm · resolução 0,001 mm
Exatidão 0,003 mm · força de medição 2,5 N ou menos
Saída de sinal GO/±NG · coletor NPN aberto, lógica inversa
Alimentação externa 5 a 24 VCC · cabo de 4 m incluído

Diferenciais

Destaques do produto

O que distingue o 543-350-10 dentro da série 543 ID-C.

Três estados para acionar sequenciador ou controlador direto.

Resultado visível de longe, sem olhar o visor.

Com lógica inversa, para casar com a entrada já existente.

Externa, com cabo de 4 metros incluído.

Configuração protegida em instrumento instalado em linha.

No curso de 12,7 mm, com resolução de 0,001 mm.

Especificações

Principais características

O que cada número do 543-350-10 significa na prática.

Sinal GO/±NG, NPN aberto SAÍDA

Três estados elétricos em vez de um número: dentro, acima e abaixo da faixa. É o que permite a um sequenciador decidir sozinho o destino da peça.
LCD e LED de duas cores SINALIZAÇÃO

O resultado aparece no visor e num LED ao lado, legível à distância no posto de trabalho.
5 a 24 VCC, cabo de 4 m ALIMENTAÇÃO

Faixa larga o bastante para a fonte que o painel já tiver, sem conversor dedicado.
2,5 N ou menos FORÇA DE MEDIÇÃO

A maior da série. Em contrapartida, o instrumento é feito para dispositivo fixo, não para medição na mão.
0,003 mm EXATIDÃO

Erro máximo permitido no curso de 12,7 mm, excluído o erro de 1 dígito de contagem.

Soluções

Quais problemas resolve

Situações de medição em que o 543-350-10 é a escolha certa.

Desafio Depender do operador para aprovar peça

Em linha de produção, cada peça exige alguém olhar o visor, comparar com o limite e decidir. O ritmo cai no fim do turno e a decisão varia de pessoa para pessoa.

Solução

O 543-350-10 emite sinal GO/±NG direto ao sequenciador, e a separação passa a ser automática.

Desafio Precisar de relé para casar o sinal

Sinal com polaridade diferente da entrada do controlador obriga a montar um relé no meio, que é mais um ponto de falha no painel.

Solução

A saída do 543-350-10 é por coletor NPN aberto com lógica inversa selecionável, o que casa com a entrada existente sem intermediário.

Desafio Não enxergar o resultado de longe

Em dispositivo instalado dentro de uma máquina, o visor do instrumento fica fora do campo de visão de quem opera.

Solução

O LED de duas cores repete o resultado ao lado do instrumento, visível à distância.

Desafio Configuração alterada em posto compartilhado

Instrumento fixo em linha é acessado por vários turnos, e um ajuste mexido sem registro compromete a inspeção até alguém notar.

Solução

O bloqueio de teclas do 543-350-10 impede alteração da configuração no instrumento instalado.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Força de medição: 2,5N ou menor
Bateria: CR2032 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolução (mm): 0,001mm
Exatidão (mm): ±0,003mm
Proteção IP: IP54
Tecnologia: Absolute
Diâmetro da haste: 8mm
Histerese: 0,002mm
Repetibilidade: 0,002mm

Detalhes técnicos

Função que define o modelo: Saída de sinal GO/±NG para acionamento de dispositivo externo
Tipo de saída: Coletor NPN aberto, com lógica inversa selecionável
Sinalização local: Resultado exibido no LCD e em LED de duas cores
Alimentação: Externa, de 5 a 24 VCC
Cabo: 4 metros, incluído
Mostrador: LCD não rotativo neste modelo
Tampa traseira: Com orelha, para fixação por parafuso
Modo de calibração: Emite o sinal em formato de código Digimatic, para inspeção automática
Sensor ABSOLUTE: ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por excesso de velocidade do fuso
Mostrador: LCD de 6 dígitos com símbolos
Transdutor: Eletrostático linear Absolute
Diâmetro do canhão: 8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Ponta de contato padrão: 901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exatidão: Valor declarado exclui o erro de 1 dígito de contagem
Documento de referência: Catálogo geral Mitutoyo, caderno de Relógios Comparadores

Funções

Funções de operação do 543-350-10

Saída de sinal GO/±NG

Três estados na saída: dentro da faixa, acima e abaixo. Ligada a um sequenciador, permite que a própria linha separe a peça sem operador lendo número.

Lógica inversa

Inverte o nível do sinal, para casar com a entrada do controlador já existente sem relé intermediário.

LED de duas cores

Repete o resultado ao lado do instrumento, visível de longe, sem depender de olhar o visor.

Controle remoto

Preset e zeragem acionados à distância, para dispositivos em que o instrumento fica fora do alcance da mão.

Máximo, mínimo e runout

Retenção dos extremos e do batimento, com o julgamento aplicado ao valor retido.

Modo INC e memória

Medição incremental a partir de um ponto e memória de configuração, para alternar entre peças.

Comutação de direção de medição

Inverte o sentido da leitura conforme a montagem do instrumento no dispositivo.

Bloqueio de teclas

Impede alteração da configuração em instrumento instalado em linha, onde o acesso é de várias pessoas.

Variações da série

Modelos de função da série 543 ID-C disponíveis na loja

Código	Função principal	Capacidade	Resolução
543-301-10	Valores de máximo e de mínimo	12,7 mm / .5"	0,001 mm / .00005"
543-310B-10	Para comparador de diâmetro interno	12,7 mm	0,001 mm
543-341B	Cálculo f(x) = Ax + B + Cx−¹	12,7 mm / .5"	0,001 mm / .00005"
543-350-10 (este)	Saída de sinal GO/±NG	12,7 mm	0,001 mm

Itens inclusos

Relógio comparador digital 543-350-10
Cabo de 4 metros
Ponta de contato 901312
Certificado de inspeção de fábrica
Manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O 543-350-10 envia a medição para o computador?

Não é essa a função dele. Este modelo foi feito para emitir um sinal GO/±NG que aciona um dispositivo externo, como um sequenciador, e não para transmitir o valor lido. Se o objetivo é registrar medição em planilha ou em CEP, o modelo indicado na série é o 543-301-10.

O que é o coletor NPN aberto com lógica inversa da saída do 543-350-10?

É o tipo de saída elétrica. Coletor aberto significa que o instrumento apenas fecha ou abre o circuito, deixando a tensão por conta do controlador que recebe o sinal. A lógica inversa permite trocar qual estado corresponde a peça aprovada, para casar com a entrada já existente sem relé no meio.

Como o 543-350-10 é alimentado?

Por fonte externa de 5 a 24 VCC, com cabo de 4 metros que acompanha o instrumento. A faixa é larga para aproveitar a alimentação que o painel da máquina já tiver.

O mostrador do 543-350-10 gira?

Não. O catálogo registra que o LCD deste modelo não é rotativo, diferente de outros da série. É coerente com o uso em dispositivo fixo, onde a posição de leitura é definida na montagem.

Por que a força de medição do 543-350-10 é maior que a dos outros da série?

São 2,5 N ou menos, contra 1,5 N ou menor dos modelos de 12,7 mm voltados à medição na bancada. Este instrumento é projetado para trabalhar montado em dispositivo, onde a força maior favorece o retorno consistente do fuso a cada ciclo.

Dá para acionar preset e zero do 543-350-10 sem tocar no instrumento?

Dá, pelo controle remoto: preset e zeragem podem ser comandados à distância, o que resolve o caso do instrumento montado dentro da máquina, fora do alcance da mão do operador.

Para que serve o modo de calibração do 543-350-10?

Para inspeção automática com o i-Checker. Nesse modo o instrumento emite o sinal em formato de código Digimatic, e a conexão exige o cabo específico, vendido à parte.
