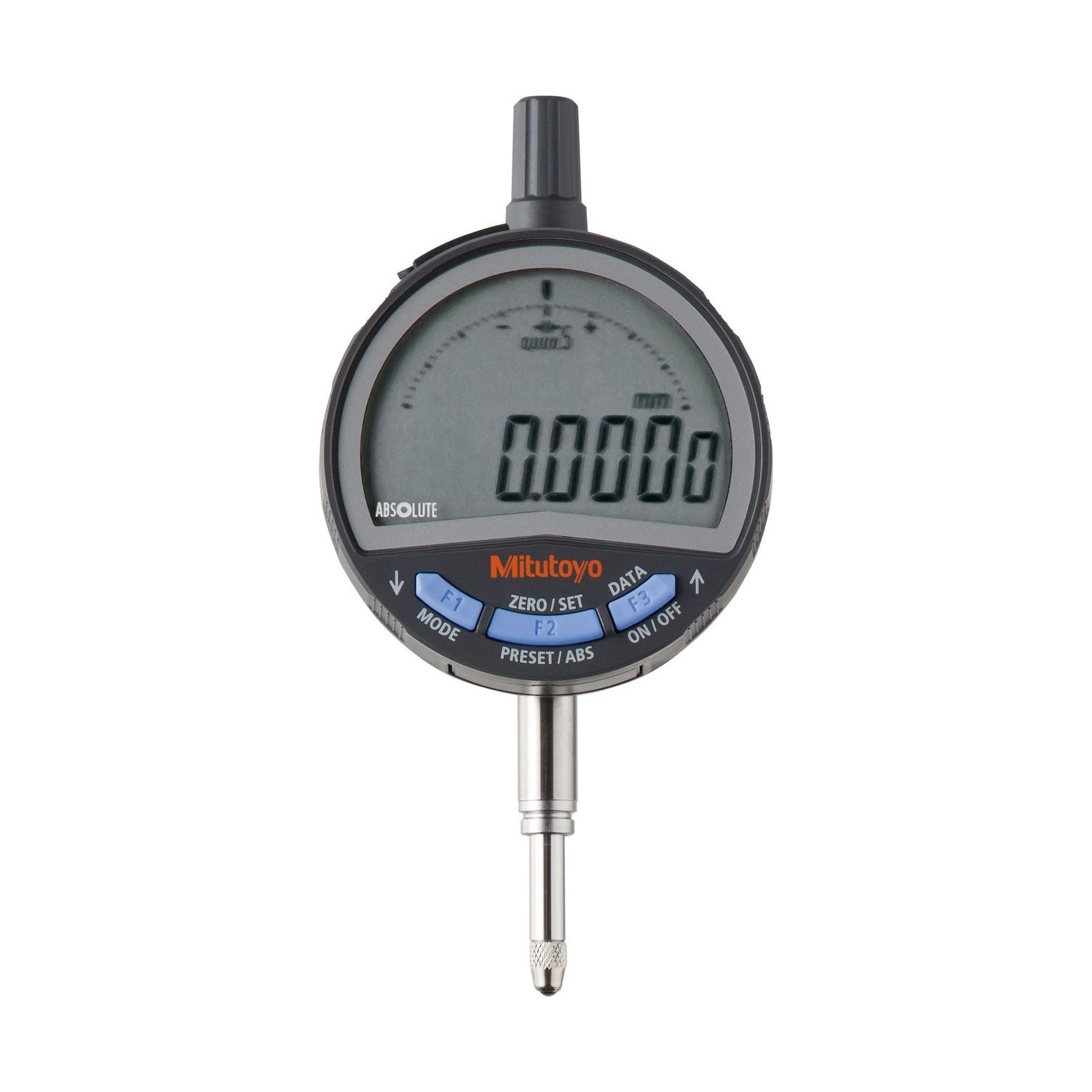

Relógio Comparador Dig 12,7mm/ 0,0005mm ID-C tampa com orelha- 543-700

SKU: 543-700

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Bateria CR2032 e certificado de inspeção
Compra Segura
100% protegida
Sobre o produto

Modelo padrão da série 543 ID-C, e a característica que o define não aparece no nome: a resolução é selecionável entre 0,0005, 0,001 e 0,01 mm. O mesmo instrumento atende a peça que exige meio micrometro e a inspeção rápida que trabalha em centésimo, sem trocar de relógio.

A capacidade é de 12,7 mm e a exatidão de 0,003 mm, com histerese de 0,002 mm e repetibilidade de 0,002 mm. A força de medição é de 1,5 N ou menor, o valor padrão da linha, e a massa é de 175 g.

Usa o sensor ABSOLUTE, que restaura a origem ao ligar, e tem saída Digimatic para levar a leitura ao computador. A tampa traseira é com orelha: traseira com furo de fixação, para prender o relógio por parafuso em dispositivo. A versão de traseira plana é o 543-700B.

Resumo técnico
  • Resolução selecionável: 0,0005 · 0,001 · 0,01 mm
  • Capacidade 12,7 mm · exatidão 0,003 mm
  • Força de medição 1,5 N ou menor · massa 175 g
  • Tampa com orelha · sensor ABSOLUTE · saída Digimatic

Aproveite o máximo do seu Relógio Comparador Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Destaques do produto

O que distingue o 543-700 dentro da série 543 ID-C.

Três resoluções, um instrumento

0,0005, 0,001 ou 0,01 mm, escolhidas no relógio.

Exatidão de 0,003 mm

Com histerese e repetibilidade de 0,002 mm.

Tampa com orelha

Furo de fixação, para prender por parafuso no dispositivo.

Força de 1,5 N

O valor padrão da linha, para peça que não cede.

Sensor ABSOLUTE

A origem é restaurada ao ligar, sem rezerar a cada uso.

Saída Digimatic

Leva a leitura ao computador e ao controle de processo.

Principais características

O que cada número do 543-700 significa na prática.

  • Selecionável: 0,0005 / 0,001 / 0,01 mm RESOLUÇÃO

    A característica central da linha, e a que o nome do produto não mostra. Um relógio cobre desde a peça que exige meio micrometro até a conferência que trabalha em centésimo.

  • 0,003 mm EXATIDÃO

    Erro máximo permitido no curso de 12,7 mm. É esse número, e não a resolução do display, que entra na comparação com a tolerância da peça.

  • 0,002 mm cada HISTERESE E REPETIBILIDADE

    A histerese é a diferença entre subir e descer até o mesmo ponto; a repetibilidade, o espalhamento de medir o mesmo ponto várias vezes.

  • 1,5 N ou menor FORÇA DE MEDIÇÃO

    A força que a ponta aplica na peça. Importa quando o material cede e a leitura sai menor que a medida real; para esses casos a linha tem os modelos de baixa força.

  • Com orelha, 175 g TAMPA TRASEIRA

    A orelha é um furo de fixação na traseira, para prender o relógio por parafuso. Quem monta em suporte de bancada costuma preferir o 543-700B, de traseira plana e 165 g.

Quais problemas este produto resolve?

Situações de medição em que o 543-700 é a escolha certa.

Desafio Trocar de relógio conforme a peça

Uma bancada que atende peça de tolerância apertada e conferência de rotina costuma manter dois comparadores, cada um com a sua resolução, e o operador escolhe qual pegar.

Solução

O 543-700 tem as três resoluções no mesmo instrumento: 0,0005, 0,001 e 0,01 mm, escolhidas no próprio relógio.

Desafio Display fino demais para o trabalho

Resolução de meio micrometro numa conferência de centésimo faz o último dígito oscilar o tempo todo, e o operador passa a desconfiar de uma leitura que está certa.

Solução

No 543-700 dá para baixar a resolução para 0,01 mm e o display para de mostrar oscilação que não interessa àquela medição.

Desafio Prender o relógio no dispositivo

Comparador solto no dispositivo muda de posição entre uma peça e outra, e a medição passa a depender de como ele foi encostado.

Solução

A tampa com orelha do 543-700 tem furo de fixação, para prender o instrumento por parafuso.

Desafio Refazer o zero a cada turno

Comparador sem sensor absoluto perde a origem ao desligar, e recuperá-la significa encostar de novo no padrão antes de começar a produzir.

Solução

O sensor ABSOLUTE do 543-700 restaura a origem sozinho quando o instrumento é ligado.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: ID-C
  • Força de medição: 1,5N ou menor
  • Vida útil da bateria: Aprox. 2.700 horas com uso contínuo
  • Bateria: CR2032 (acessório padrão para operação inicial)
  • Marca: Mitutoyo
  • Sistema de Medição: Métrico (mm)
  • Alcance (mm): 0-12,7mm
  • Resolução (mm): 0,0005mm, 0,01mm, 0,001mm
  • Exatidão (mm): ±0,003mm
  • Proteção IP: IP42
  • Exatidão: 0,003mm
  • Saída de Dados: Sim
  • Tecnologia: Absolute
  • Tampa traseira: Com orelha
  • Diâmetro da haste: 8mm
  • Histerese: 0,002mm
  • Repetibilidade: 0,002mm

Detalhes técnicos

Resoluções selecionáveis
0,0005 mm, 0,001 mm e 0,01 mm, escolhidas no próprio instrumento
Fixação da tampa
Com orelha, para fixação por parafuso
Massa
175 g (a versão de tampa lisa, 543-700B, pesa 165 g)
Alimentação
CR2032 (1 peça), fornecida para verificação de funcionamento
Autonomia da bateria
Aproximadamente 2.700 horas de uso contínuo, cerca de 2,5 anos em uso normal
Sensor ABSOLUTE
ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por excesso de velocidade do fuso
Mostrador
LCD de 6 dígitos com símbolos
Transdutor
Eletrostático linear Absolute
Diâmetro do canhão
8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Ponta de contato padrão
901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exatidão
Valor declarado exclui o erro de 1 dígito de contagem
Documento de referência
Catálogo geral Mitutoyo, caderno de Relógios Comparadores

Funções

Funções de operação do 543-700
Resolução selecionável

Três resoluções no mesmo instrumento: 0,0005, 0,001 e 0,01 mm. A escolha é feita no relógio, sem acessório, e muda o quanto o display resolve conforme a peça da vez.

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Mudança de direção de contagem

Inverte o sentido da leitura, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa ou não, o que evita comparar número a número em conferência de lote.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Conversão pol/mm

Alterna a unidade no próprio visor, sem tabela de conversão.

Transmissão de dados

Este relógio tem saída de dados Digimatic com conector tipo SF. Escolha a forma de levar as leituras ao computador:

OpçãoO que comprarIndicada para
1. Cabo USB direto (Input Tool)06AGQ001FBancada fixa ao lado do computador
2. U-WAVE fit por radiofrequência02AZF700 + 264-622B + 02AZD810EVárias bancadas · sem cabo até o computador
3. U-WAVE fit por radiofrequência com aviso sonoro02AZF700 + 264-623B + 02AZD810EVárias bancadas · aviso sonoro a cada envio
4. U-WAVE fit por Bluetooth02AZF700 + 264-626BUm posto de trabalho · computador com Bluetooth
5. U-WAVE fit por Bluetooth com sinal sonoro02AZF700 + 264-627BUm posto de trabalho · confirmação visível e audível
6. Transmissor sem fio U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVárias bancadas · transmissor separado do relógio
7. Transmissor sem fio U-WAVE-T com aviso sonoro02AZG011 + 02AZD880H + 02AZD810EVárias bancadas · aviso sonoro a cada envio
Opção 1
Cabo USB direto (Input Tool)
Você precisa destes itens: 06AGQ001F (Interface Input Tool USB de Entrada Direta, tipo SF)

O Input Tool de entrada direta tipo SF liga a saída de dados do relógio à porta USB e se comporta como um teclado: o valor medido entra na célula da planilha aberta. Tem 2 m de cabo.

Opção 2
U-WAVE fit por radiofrequência
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-622B (Transmissor de Dados Sem Fio U-WAVE fit · proteção IP67) + 02AZD810E (Receptor sem fio U-WAVE-R)

A unidade de conexão U-WAVE fit encaixa no relógio e recebe o transmissor. A leitura vai por radiofrequência até o receptor U-WAVE-R ligado ao computador. A versão com aviso sonoro é a Opção 3.

Opção 3
U-WAVE fit por radiofrequência com aviso sonoro
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-623B (Transmissor de Dados Sem Fio U-WAVE fit · aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma unidade de conexão e o mesmo receptor da Opção 2, com o transmissor que confirma cada envio com aviso sonoro e LED. Esta versão não tem proteção IP67.

Opção 4
U-WAVE fit por Bluetooth
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-626B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · proteção IP67)

Mesma unidade de conexão, com o transmissor Bluetooth, que conversa direto com o computador e não precisa do receptor U-WAVE-R. A versão com LED e sinal sonoro é a Opção 5.

Opção 5
U-WAVE fit por Bluetooth com sinal sonoro
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-627B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · LED e sinal sonoro)

Mesma unidade de conexão da Opção 4, com o transmissor Bluetooth que confirma cada envio com LED e sinal sonoro, sem precisar do receptor U-WAVE-R. Esta versão não tem proteção IP67.

Opção 6
Transmissor sem fio U-WAVE-T
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmissor sem fio U-WAVE-T com LED (IP67)) + 02AZD810E (Receptor sem fio U-WAVE-R)

O cabo de conexão tipo SF, de 160 mm, liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. Não usa o software USB-ITPAK (tem software próprio de coleta). O transmissor com LED confirma visualmente cada envio; a versão com aviso sonoro é a Opção 7.

Opção 7
Transmissor sem fio U-WAVE-T com aviso sonoro
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmissor sem fio U-WAVE-T com aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma ligação da Opção 6, com o transmissor U-WAVE-T que confirma cada envio com alarme sonoro e LED. Esta versão não tem proteção IP; a versão IP67 é o 02AZD730H.

A saída deste relógio é do tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 e 09-24). A unidade de conexão U-WAVE fit (02AZF700) serve só nos modelos de 12,7 mm. Para gerenciar os dados medidos, a Mitutoyo indica o software USB-ITPAK V3.0.

Variações da série

Modelos padrão de 12,7 mm da série 543 ID-C disponíveis na loja

Código Resolução Força de medição Tampa traseira
543-700 (este) Resolução selecionável 1,5 N ou menor Tampa com orelha
543-700B Resolução selecionável 1,5 N ou menor Tampa lisa
543-701 Resolução selecionável, mm e polegada 1,5 N ou menor Tampa com orelha
543-701B Resolução selecionável, mm e polegada 1,5 N ou menor Tampa lisa
543-705 Resolução selecionável 0,4 a 0,7 N Tampa com orelha
543-705B Resolução selecionável 0,4 a 0,7 N Tampa lisa
543-706 Resolução selecionável, mm e polegada 0,4 a 0,7 N Tampa com orelha
543-706B Resolução selecionável, mm e polegada 0,4 a 0,7 N Tampa lisa
543-710 Resolução fixa de 0,01 mm 0,9 N ou menor Tampa com orelha
543-710B Resolução fixa de 0,01 mm 0,9 N ou menor Tampa lisa
543-715 Resolução fixa de 0,01 mm 0,2 a 0,5 N Tampa com orelha
543-715B Resolução fixa de 0,01 mm 0,2 a 0,5 N Tampa lisa

Itens inclusos

  • Relógio Comparador Digital ABSOLUTE ID-C
  • Bateria CR2032 (1 peça), para verificação de funcionamento
  • Certificado de inspeção de fábrica
  • Manual do usuário

Vídeo

Perguntas e Respostas

O nome do 543-700 diz 0,0005 mm. É essa a resolução?

É uma das três. O instrumento tem resolução selecionável entre 0,0005, 0,001 e 0,01 mm, escolhida no próprio relógio, e o nome mostra apenas a mais fina. A escolha não exige acessório nenhum.

Qual a diferença entre o 543-700 e o 543-700B?

Só a tampa traseira. O 543-700 tem tampa com orelha, com furo para prender o relógio por parafuso, e pesa 175 g; o 543-700B tem traseira plana e pesa 165 g. Capacidade, resolução, exatidão e força de medição são iguais nos dois.

A exatidão do 543-700 é a mesma em qualquer resolução escolhida?

A exatidão declarada no catálogo é de 0,003 mm para o modelo. Mudar a resolução muda o quanto o display resolve, não o erro máximo permitido do instrumento.

O 543-700 serve para peça de borracha ou de parede fina?

A força de 1,5 N é o valor padrão da linha e pode marcar material que cede. Para esses casos a própria série tem os modelos de baixa força, como o 543-705, com força ajustável entre 0,4 e 0,7 N.

Quanto dura a bateria do 543-700?

Aproximadamente 2.700 horas de uso contínuo, cerca de 2,5 anos em uso normal. A pilha CR2032 que acompanha é fornecida para verificação de funcionamento.

Certificações e Tecnologias

O que o 543-700 traz de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

Sistema de medição absoluto: a origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Digimatic S1
Digimatic S1

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.
