Sobre o produto

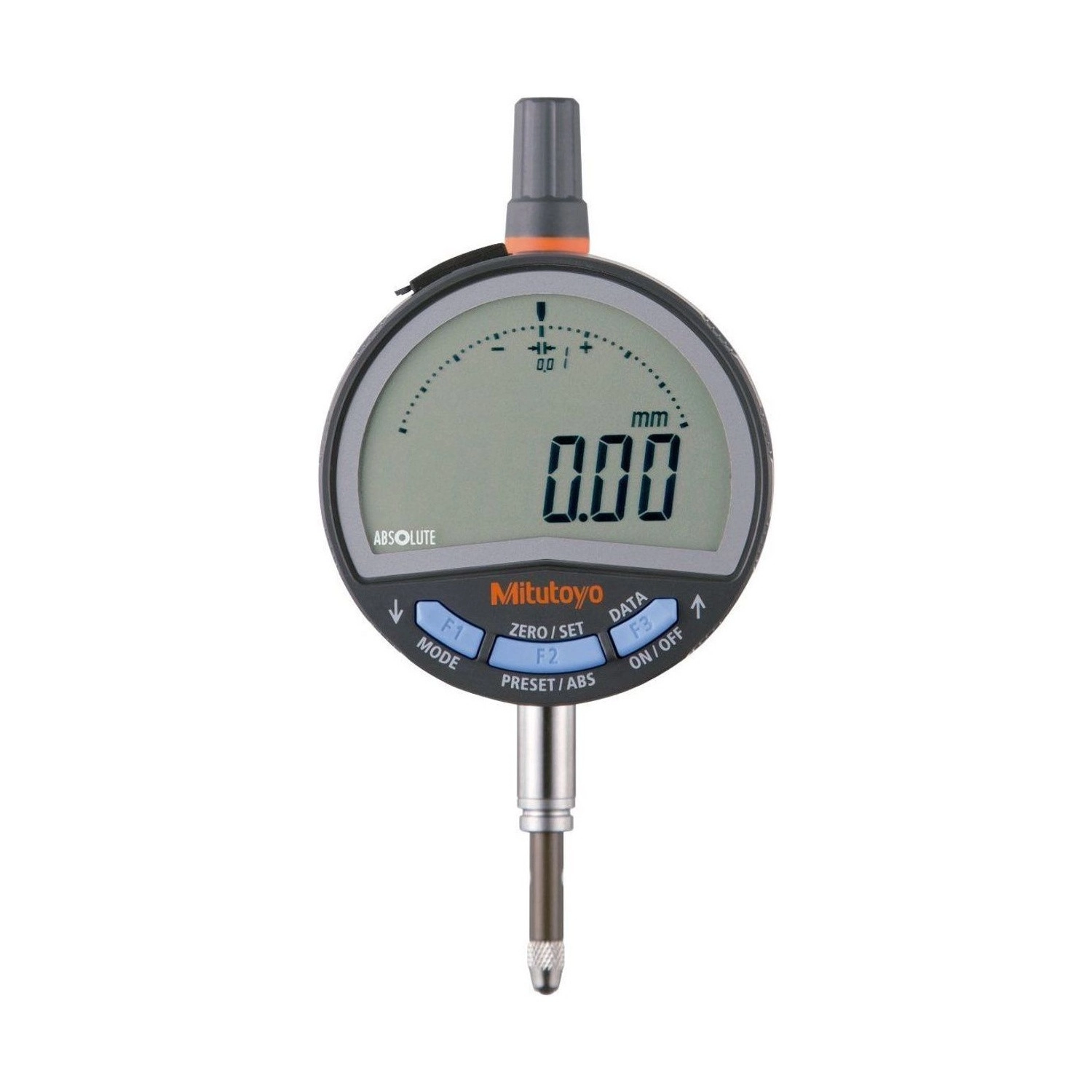

Tem a menor força de medição dos doze modelos padrão de 12,7 mm da série 543 ID-C: 0,2 a 0,5 N, ajustável por molas e pesos que acompanham o instrumento como acessório padrão.

Essa força vem amarrada a uma escolha, e é justo dizer qual: a resolução é fixa em 0,01 mm. O 543-705, que também é de baixa força mas tem três resoluções selecionáveis, para em 0,4 N. Para descer a 0,2 N nesta lista, o caminho é o centésimo.

A capacidade é de 12,7 mm, a exatidão de 0,02 mm, com histerese de 0,02 mm e repetibilidade de 0,01 mm. A massa é de 165 g, com tampa com orelha; a versão de traseira plana é o 543-715B, o mais leve dos doze.

A menor força dos doze · 0,2 a 0,5 N, ajustável
Resolução fixa de 0,01 mm · que é o que vem junto
Capacidade 12,7 mm · exatidão 0,02 mm
Ajuste por molas e pesos · tampa com orelha · 165 g

Compre junto

Aproveite o máximo do seu Relógio Comparador Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Diferenciais

Destaques do produto

O que distingue o 543-715 dentro da série 543 ID-C.

0,2 a 0,5 N, contra 0,4 a 0,7 N do 543-705.

Acompanham o instrumento como acessório padrão.

É o que vem junto com a força mais baixa.

Espuma, filme, borracha macia, chapa muito fina.

Com repetibilidade de 0,01 mm.

Furo de fixação, para prender por parafuso no dispositivo.

Especificações

Principais características

O que cada número do 543-715 significa na prática.

Ajustável, 0,2 a 0,5 N FORÇA DE MEDIÇÃO

A menor faixa dos doze modelos desta lista. Onde 0,4 N ainda marca o material, 0,2 N pode ser a diferença entre medir e deformar.
Resolução fixa de 0,01 mm O QUE VEM JUNTO

A força mais baixa não está disponível com resolução selecionável. O 543-705, de baixa força com três resoluções, para em 0,4 N.
Molas e pesos, acessório padrão AJUSTE

Acompanham o instrumento. O catálogo traz a combinação para cada orientação do fuso, com a força máxima de cada uma, e avisa que operar fora dela não é garantido.
0,02 mm EXATIDÃO

Com histerese de 0,02 mm e repetibilidade de 0,01 mm. É esse número que entra na comparação com a tolerância da peça, e não o passo do visor.
Com orelha, 165 g TAMPA TRASEIRA

A orelha é um furo de fixação na traseira, para prender o relógio por parafuso. A versão de traseira plana é o 543-715B, com 155 g.

Soluções

Quais problemas este produto resolve?

Situações de medição em que o 543-715 é a escolha certa.

Desafio O material se deforma mesmo com baixa força

Espuma, filme plástico e borracha macia cedem sob 0,4 N, e a leitura continua saindo menor que a peça mesmo depois de trocar para um modelo de baixa força.

Solução

O 543-715 desce a 0,2 N, a menor força dos doze modelos desta lista.

Desafio Querer 0,2 N com resolução fina

A combinação parece natural, mas não existe nesta lista: os modelos de resolução selecionável de baixa força param em 0,4 N.

Solução

O 543-715 entrega a força mais baixa com resolução fixa de 0,01 mm. A página diz isso antes da compra, não depois.

Desafio Não saber qual combinação de mola e peso usar

Mola e peso soltos na caixa, sem referência, viram tentativa e erro, e o resultado não é repetível entre operadores.

Solução

O catálogo do fabricante traz a combinação para cada orientação do fuso, com a força máxima de cada uma.

Desafio Prender o relógio no dispositivo

Em medição de peça delicada, o instrumento solto muda de posição entre uma peça e outra e acrescenta variação onde ela mais atrapalha.

Solução

A tampa com orelha do 543-715 tem furo de fixação, para prender o instrumento por parafuso.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: ID-C
Força de medição: 0,5N ou menor
Vida útil da bateria: Aprox. 2.700 horas com uso contínuo
Bateria: CR2032 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolução (mm): 0,01mm
Exatidão (mm): ±0,02mm
Proteção IP: IP42
Exatidão: 0,02mm
Saída de Dados: Sim
Tecnologia: Absolute
Tampa traseira: Com orelha
Diâmetro da haste: 8mm
Histerese: 0,02mm
Repetibilidade: 0,01mm

Detalhes técnicos

Ajuste da força: Ajustável de 0,2 a 0,5 N, a menor faixa desta lista
Como se ajusta: Combinando as molas e os pesos que acompanham o instrumento como acessório padrão
Tabela do fabricante: O catálogo traz a combinação de mola e peso para cada orientação do fuso, com a força máxima de cada uma; operar fora dela não é garantido
Tipo de resolução: Fixa, 0,01 mm
Fixação da tampa: Com orelha, para fixação por parafuso. Massa de 165 g; o 543-715B, de tampa lisa, pesa 155 g
Alimentação: CR2032 (1 peça), fornecida para verificação de funcionamento
Sensor ABSOLUTE: ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por excesso de velocidade do fuso
Mostrador: LCD de 6 dígitos com símbolos
Transdutor: Eletrostático linear Absolute
Diâmetro do canhão: 8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Ponta de contato padrão: 901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exatidão: Valor declarado exclui o erro de 1 dígito de contagem
Documento de referência: Catálogo geral Mitutoyo, caderno de Relógios Comparadores

Funções

Funções de operação do 543-715

Ajuste da força de medição

A força é definida pela combinação de mola e peso, dentro da faixa de 0,2 a 0,5 N. O catálogo indica a combinação para cada orientação do fuso e a força máxima resultante.

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Mudança de direção de contagem

Inverte o sentido da leitura, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa ou não.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Sensor ABSOLUTE

A origem é retida e restaurada ao ligar, sem rezerar a cada uso.

Transmissão de dados

Este relógio tem saída de dados Digimatic com conector tipo SF. Escolha a forma de levar as leituras ao computador:

Opção	O que comprar	Indicada para
1. Cabo USB direto (Input Tool)	06AGQ001F	Bancada fixa ao lado do computador
2. U-WAVE fit por radiofrequência	02AZF700 + 264-622B + 02AZD810E	Várias bancadas · sem cabo até o computador
3. U-WAVE fit por radiofrequência com aviso sonoro	02AZF700 + 264-623B + 02AZD810E	Várias bancadas · aviso sonoro a cada envio
4. U-WAVE fit por Bluetooth	02AZF700 + 264-626B	Um posto de trabalho · computador com Bluetooth
5. U-WAVE fit por Bluetooth com sinal sonoro	02AZF700 + 264-627B	Um posto de trabalho · confirmação visível e audível
6. Transmissor sem fio U-WAVE-T	02AZG011 + 02AZD730H + 02AZD810E	Várias bancadas · transmissor separado do relógio
7. Transmissor sem fio U-WAVE-T com aviso sonoro	02AZG011 + 02AZD880H + 02AZD810E	Várias bancadas · aviso sonoro a cada envio

Opção 1

Cabo USB direto (Input Tool)

Você precisa destes itens: 06AGQ001F (Interface Input Tool USB de Entrada Direta, tipo SF)

O Input Tool de entrada direta tipo SF liga a saída de dados do relógio à porta USB e se comporta como um teclado: o valor medido entra na célula da planilha aberta. Tem 2 m de cabo.

06AGQ001FInterface Input Tool USB de Entrada Direta, tipo SFVer produto →

Opção 2

U-WAVE fit por radiofrequência

Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-622B (Transmissor de Dados Sem Fio U-WAVE fit · proteção IP67) + 02AZD810E (Receptor sem fio U-WAVE-R)

A unidade de conexão U-WAVE fit encaixa no relógio e recebe o transmissor. A leitura vai por radiofrequência até o receptor U-WAVE-R ligado ao computador. A versão com aviso sonoro é a Opção 3.

02AZF700Unidade de Conexão U-WAVE fitVer produto →

264-622BTransmissor de Dados Sem Fio U-WAVE fit · proteção IP67Ver produto →

02AZD810EReceptor sem fio U-WAVE-RVer produto →

Opção 3

U-WAVE fit por radiofrequência com aviso sonoro

Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-623B (Transmissor de Dados Sem Fio U-WAVE fit · aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma unidade de conexão e o mesmo receptor da Opção 2, com o transmissor que confirma cada envio com aviso sonoro e LED. Esta versão não tem proteção IP67.

02AZF700Unidade de Conexão U-WAVE fitVer produto →

264-623BTransmissor de Dados Sem Fio U-WAVE fit · aviso sonoroVer produto →

02AZD810EReceptor sem fio U-WAVE-RVer produto →

Opção 4

U-WAVE fit por Bluetooth

Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-626B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · proteção IP67)

Mesma unidade de conexão, com o transmissor Bluetooth, que conversa direto com o computador e não precisa do receptor U-WAVE-R. A versão com LED e sinal sonoro é a Opção 5.

02AZF700Unidade de Conexão U-WAVE fitVer produto →

264-626BTransmissor de Dados Sem Fio U-WAVE Bluetooth · proteção IP67Ver produto →

Opção 5

U-WAVE fit por Bluetooth com sinal sonoro

Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-627B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · LED e sinal sonoro)

Mesma unidade de conexão da Opção 4, com o transmissor Bluetooth que confirma cada envio com LED e sinal sonoro, sem precisar do receptor U-WAVE-R. Esta versão não tem proteção IP67.

02AZF700Unidade de Conexão U-WAVE fitVer produto →

264-627BTransmissor de Dados Sem Fio U-WAVE Bluetooth · LED e sinal sonoroVer produto →

Opção 6

Transmissor sem fio U-WAVE-T

Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmissor sem fio U-WAVE-T com LED (IP67)) + 02AZD810E (Receptor sem fio U-WAVE-R)

O cabo de conexão tipo SF, de 160 mm, liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. Não usa o software USB-ITPAK (tem software próprio de coleta). O transmissor com LED confirma visualmente cada envio; a versão com aviso sonoro é a Opção 7.

02AZG011Cabo de conexão tipo SF para U-WAVE-T (160 mm)Ver produto →

02AZD730HTransmissor sem fio U-WAVE-T com LED (IP67)Ver produto →

02AZD810EReceptor sem fio U-WAVE-RVer produto →

Opção 7

Transmissor sem fio U-WAVE-T com aviso sonoro

Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmissor sem fio U-WAVE-T com aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma ligação da Opção 6, com o transmissor U-WAVE-T que confirma cada envio com alarme sonoro e LED. Esta versão não tem proteção IP; a versão IP67 é o 02AZD730H.

02AZG011Cabo de conexão tipo SF para U-WAVE-T (160 mm)Ver produto →

02AZD880HTransmissor sem fio U-WAVE-T com aviso sonoroVer produto →

02AZD810EReceptor sem fio U-WAVE-RVer produto →

A saída deste relógio é do tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 e 09-24). A unidade de conexão U-WAVE fit (02AZF700) serve só nos modelos de 12,7 mm. Para gerenciar os dados medidos, a Mitutoyo indica o software USB-ITPAK V3.0.

Variações da série

Modelos padrão de 12,7 mm da série 543 ID-C disponíveis na loja

Código	Resolução	Força de medição	Tampa traseira
543-700	Resolução selecionável	1,5 N ou menor	Tampa com orelha
543-700B	Resolução selecionável	1,5 N ou menor	Tampa lisa
543-701	Resolução selecionável, mm e polegada	1,5 N ou menor	Tampa com orelha
543-701B	Resolução selecionável, mm e polegada	1,5 N ou menor	Tampa lisa
543-705	Resolução selecionável	0,4 a 0,7 N	Tampa com orelha
543-705B	Resolução selecionável	0,4 a 0,7 N	Tampa lisa
543-706	Resolução selecionável, mm e polegada	0,4 a 0,7 N	Tampa com orelha
543-706B	Resolução selecionável, mm e polegada	0,4 a 0,7 N	Tampa lisa
543-710	Resolução fixa de 0,01 mm	0,9 N ou menor	Tampa com orelha
543-710B	Resolução fixa de 0,01 mm	0,9 N ou menor	Tampa lisa
543-715 (este)	Resolução fixa de 0,01 mm	0,2 a 0,5 N	Tampa com orelha
543-715B	Resolução fixa de 0,01 mm	0,2 a 0,5 N	Tampa lisa

Itens inclusos

Relógio Comparador Digital ABSOLUTE ID-C de baixa força
Molas e pesos para ajuste da força de medição, acessório padrão
Bateria CR2032 (1 peça), para verificação de funcionamento
Certificado de inspeção de fábrica e manual do usuário

Vídeo

Perguntas frequentes

Perguntas e Respostas

O 543-715 tem a menor força de medição da série?

A menor entre os doze modelos padrão de 12,7 mm: 0,2 a 0,5 N, ajustável por molas e pesos. O outro modelo de baixa força da lista, o 543-705, trabalha entre 0,4 e 0,7 N.

O 543-715 tem 0,2 N: dá para ter essa força com resolução de 0,0005 mm?

Não nesta lista. Os modelos de baixa força com três resoluções selecionáveis, como o 543-705, param em 0,4 N. A força mais baixa vem com a resolução fixa de 0,01 mm.

As molas e os pesos do 543-715 são comprados à parte?

Não. O catálogo os descreve como acessório padrão do modelo de baixa força, ou seja, acompanham o instrumento.

Qual a exatidão do 543-715?

0,02 mm, com histerese de 0,02 mm e repetibilidade de 0,01 mm. É a mesma dos outros modelos de resolução fixa de 0,01 mm.

E a diferença para o 543-715B?

Só a tampa traseira e a massa: o 543-715 tem orelha com furo de fixação e pesa 165 g, o 543-715B tem traseira plana e pesa 155 g, o mais leve dos doze.
