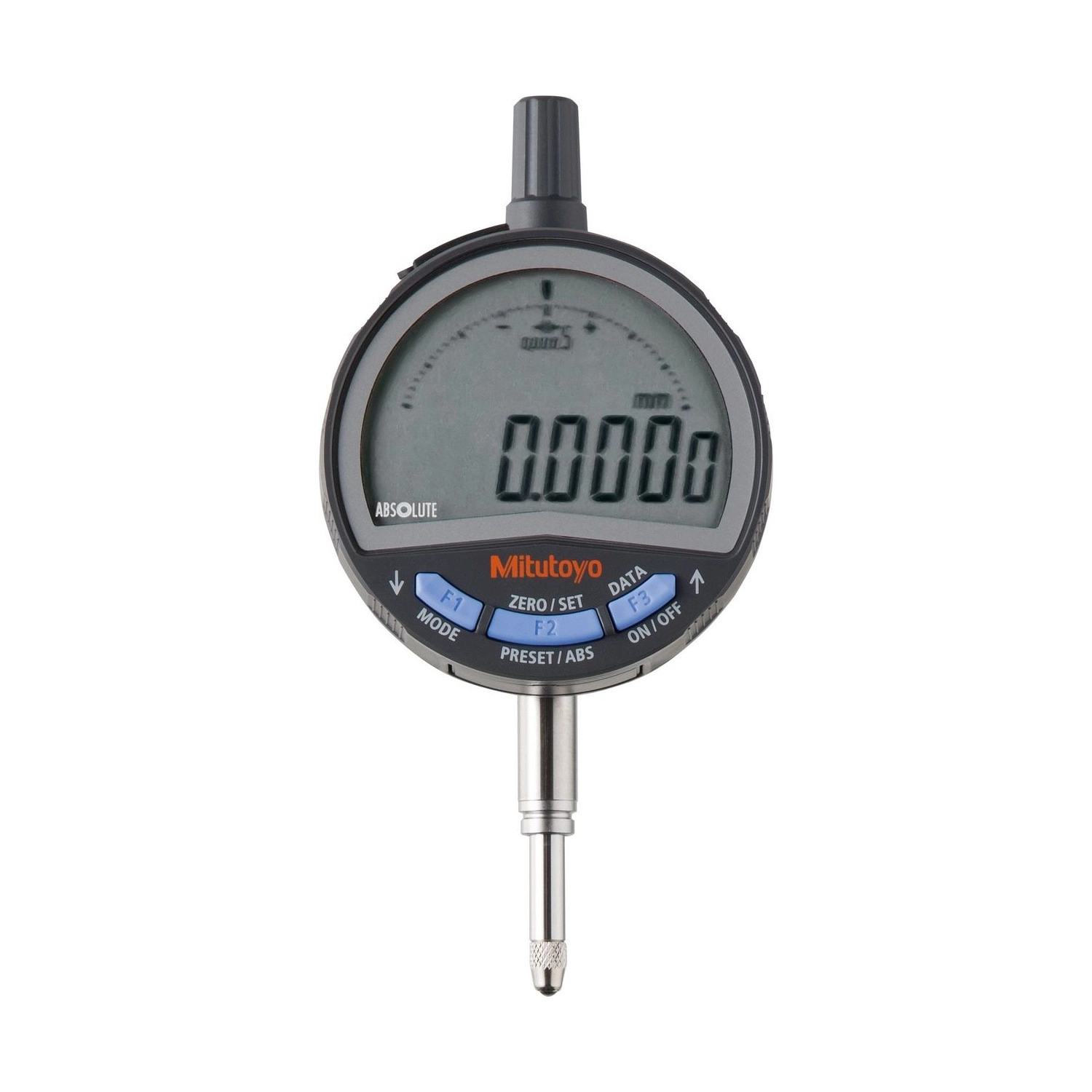

Relógio Comparador Dig 12,7mm/ 0,0005mm ID-C tampa lisa com baixa força de medição- 543-705B - Mitutoyo Loja Oficial | Produto Original Relógio Comparador Dig 12,7mm/ 0,0005mm ID-C tampa lisa com baixa força de medição- 543-705B - Mitutoyo Loja Oficial | Produto Original
Vídeo
Relógio Comparador Dig 12,7mm/ 0,0005mm ID-C tampa lisa com baixa força de medição- 543-705B - Mitutoyo Loja Oficial | Produto Original

Relógio Comparador Dig 12,7mm/ 0,0005mm ID-C tampa lisa com baixa força de medição- 543-705B

SKU: 543-705B

  Melhor Oferta
de: R$5.834,36 15% Economize R$875,15
por: R$4.711,25 À vista no PIX com 5% OFF
ou R$4.959,21 em até 6x de R$826,54 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Acessórios inclusos
Bateria CR2032, molas e pesos de ajuste, certificado de inspeção
Compra Segura
100% protegida
Sobre o produto

Junta as duas escolhas que mais limitam uma montagem: baixa força de medição, ajustável de 0,4 a 0,7 N, e tampa lisa, sem a orelha de fixação. Com 160 g, é o mais leve dos quatro modelos de resolução selecionável desta lista.

A força é regulada por molas e pesos que acompanham o instrumento como acessório padrão. É o que permite medir borracha, plástico fino e chapa de parede fina sem que a peça afunde sob a ponta e a leitura saia menor que a medida real.

A capacidade é de 12,7 mm, com resolução selecionável entre 0,0005, 0,001 e 0,01 mm e exatidão de 0,003 mm. A versão com orelha, de 170 g, é o 543-705.

Resumo técnico
  • Baixa força ajustável de 0,4 a 0,7 N · tampa lisa
  • 160 g · o mais leve de resolução selecionável
  • Resolução selecionável: 0,0005 · 0,001 · 0,01 mm
  • Capacidade 12,7 mm · exatidão 0,003 mm

Aproveite o máximo do seu Relógio Comparador Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Destaques do produto

O que distingue o 543-705B dentro da série 543 ID-C.

Baixa força e traseira plana

As duas escolhas de montagem no mesmo código.

160 g

O mais leve dos quatro de resolução selecionável.

Força de 0,4 a 0,7 N

Ajustável por mola e peso, acessório padrão.

Para peça que cede

Borracha, plástico fino, chapa de parede fina.

Três resoluções

0,0005, 0,001 ou 0,01 mm, escolhidas no relógio.

Exatidão de 0,003 mm

A mesma do modelo de força padrão.

Principais características

O que cada número do 543-705B significa na prática.

  • Lisa, 160 g TAMPA TRASEIRA

    Traseira plana, sem a orelha. Somada à baixa força, faz deste o mais leve dos quatro modelos de resolução selecionável. A versão com orelha, 543-705, pesa 170 g.

  • Ajustável, 0,4 a 0,7 N FORÇA DE MEDIÇÃO

    Não é um valor de fábrica: o operador escolhe dentro da faixa, combinando as molas e os pesos que vêm com o instrumento.

  • Material que cede sob a ponta POR QUE IMPORTA

    Com a força padrão de 1,5 N, borracha, plástico fino e chapa fina afundam sob a ponta e a leitura sai menor que a peça.

  • Selecionável: 0,0005 / 0,001 / 0,01 mm RESOLUÇÃO

    Um relógio cobre da peça de tolerância apertada à conferência de rotina.

  • 0,003 mm EXATIDÃO

    Idêntica à do modelo de força padrão. Baixar a força não custa exatidão.

Quais problemas este produto resolve?

Situações de medição em que o 543-705B é a escolha certa.

Desafio Peça que cede e montagem sem espaço

Quando o material afunda sob a ponta e ainda por cima a orelha da tampa não cabe no suporte, a saída costuma ser improviso nos dois pontos.

Solução

O 543-705B resolve os dois: força ajustável de 0,4 a 0,7 N e traseira plana.

Desafio Peso do instrumento na montagem

Em braço articulado e em suporte leve, cada grama a mais muda a posição de equilíbrio do conjunto.

Solução

Com 160 g, o 543-705B pesa menos que os outros três modelos de resolução selecionável desta lista.

Desafio Não saber qual combinação de mola e peso usar

Mola e peso soltos na caixa, sem referência, viram tentativa e erro, e o resultado não é repetível entre operadores.

Solução

O catálogo do fabricante traz a combinação para cada orientação do fuso, com a força máxima de cada uma.

Desafio Refazer o zero a cada turno

Comparador sem sensor absoluto perde a origem ao desligar, e recuperá-la significa encostar de novo no padrão antes de começar a produzir.

Solução

O sensor ABSOLUTE do 543-705B restaura a origem sozinho quando o instrumento é ligado.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: ID-C
  • Força de medição: 0,7N ou menor
  • Vida útil da bateria: Aprox. 2.700 horas com uso contínuo
  • Bateria: CR2032 (acessório padrão para operação inicial)
  • Marca: Mitutoyo
  • Sistema de Medição: Métrico (mm)
  • Alcance (mm): 0-12,7mm
  • Resolução (mm): 0,0005mm, 0,01mm, 0,001mm
  • Exatidão (mm): ±0,003mm
  • Proteção IP: IP42
  • Exatidão: 0,003mm
  • Saída de Dados: Sim
  • Tecnologia: Absolute
  • Tampa traseira: Lisa
  • Diâmetro da haste: 8mm
  • Histerese: 0,002mm
  • Repetibilidade: 0,002mm

Detalhes técnicos

Fixação da tampa
Lisa, traseira plana, sem orelha de fixação
Massa
160 g (a versão com orelha, 543-705, pesa 170 g)
Ajuste da força
Ajustável de 0,4 a 0,7 N, conforme a combinação de mola e peso
Como se ajusta
Combinando as molas e os pesos que acompanham o instrumento como acessório padrão
Tabela do fabricante
O catálogo traz a combinação de mola e peso para cada orientação do fuso, com a força máxima de cada uma; operar fora dela não é garantido
Resoluções selecionáveis
0,0005 mm, 0,001 mm e 0,01 mm, escolhidas no próprio instrumento
Alimentação
CR2032 (1 peça), fornecida para verificação de funcionamento
Sensor ABSOLUTE
ABSOLUTE: a origem é restaurada sozinha a cada vez que o instrumento é ligado, o que elimina erro por excesso de velocidade do fuso
Mostrador
LCD de 6 dígitos com símbolos
Transdutor
Eletrostático linear Absolute
Diâmetro do canhão
8 mm (ISO/JIS) ou 3/8" (ANSI/AGD)
Ponta de contato padrão
901312 (ISO/JIS) · 21BZA005 (ANSI/AGD)
Norma de exatidão
Valor declarado exclui o erro de 1 dígito de contagem
Documento de referência
Catálogo geral Mitutoyo, caderno de Relógios Comparadores

Funções

Funções de operação do 543-705B
Ajuste da força de medição

A força é definida pela combinação de mola e peso, dentro da faixa de 0,4 a 0,7 N. O catálogo indica a combinação para cada orientação do fuso e a força máxima resultante.

Resolução selecionável

Três resoluções no mesmo instrumento: 0,0005, 0,001 e 0,01 mm, escolhidas no relógio, sem acessório.

Preset e zeragem

Define uma origem diferente da de fábrica, ou zera no ponto onde o fuso está, conforme a peça de referência usada.

Mudança de direção de contagem

Inverte o sentido da leitura, para quando o instrumento é montado de cabeça para baixo no dispositivo.

Julgamento GO/NG

Define limite mínimo e máximo e o instrumento indica se a peça passa ou não.

Saída de dados

Porta Digimatic para levar a leitura ao computador e incluir o instrumento em rede de medição e controle estatístico de processo.

Transmissão de dados

Este relógio tem saída de dados Digimatic com conector tipo SF. Escolha a forma de levar as leituras ao computador:

OpçãoO que comprarIndicada para
1. Cabo USB direto (Input Tool)06AGQ001FBancada fixa ao lado do computador
2. U-WAVE fit por radiofrequência02AZF700 + 264-622B + 02AZD810EVárias bancadas · sem cabo até o computador
3. U-WAVE fit por radiofrequência com aviso sonoro02AZF700 + 264-623B + 02AZD810EVárias bancadas · aviso sonoro a cada envio
4. U-WAVE fit por Bluetooth02AZF700 + 264-626BUm posto de trabalho · computador com Bluetooth
5. U-WAVE fit por Bluetooth com sinal sonoro02AZF700 + 264-627BUm posto de trabalho · confirmação visível e audível
6. Transmissor sem fio U-WAVE-T02AZG011 + 02AZD730H + 02AZD810EVárias bancadas · transmissor separado do relógio
7. Transmissor sem fio U-WAVE-T com aviso sonoro02AZG011 + 02AZD880H + 02AZD810EVárias bancadas · aviso sonoro a cada envio
Opção 1
Cabo USB direto (Input Tool)
Você precisa destes itens: 06AGQ001F (Interface Input Tool USB de Entrada Direta, tipo SF)

O Input Tool de entrada direta tipo SF liga a saída de dados do relógio à porta USB e se comporta como um teclado: o valor medido entra na célula da planilha aberta. Tem 2 m de cabo.

Opção 2
U-WAVE fit por radiofrequência
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-622B (Transmissor de Dados Sem Fio U-WAVE fit · proteção IP67) + 02AZD810E (Receptor sem fio U-WAVE-R)

A unidade de conexão U-WAVE fit encaixa no relógio e recebe o transmissor. A leitura vai por radiofrequência até o receptor U-WAVE-R ligado ao computador. A versão com aviso sonoro é a Opção 3.

Opção 3
U-WAVE fit por radiofrequência com aviso sonoro
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-623B (Transmissor de Dados Sem Fio U-WAVE fit · aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma unidade de conexão e o mesmo receptor da Opção 2, com o transmissor que confirma cada envio com aviso sonoro e LED. Esta versão não tem proteção IP67.

Opção 4
U-WAVE fit por Bluetooth
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-626B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · proteção IP67)

Mesma unidade de conexão, com o transmissor Bluetooth, que conversa direto com o computador e não precisa do receptor U-WAVE-R. A versão com LED e sinal sonoro é a Opção 5.

Opção 5
U-WAVE fit por Bluetooth com sinal sonoro
Você precisa destes itens: 02AZF700 (Unidade de Conexão U-WAVE fit) + 264-627B (Transmissor de Dados Sem Fio U-WAVE Bluetooth · LED e sinal sonoro)

Mesma unidade de conexão da Opção 4, com o transmissor Bluetooth que confirma cada envio com LED e sinal sonoro, sem precisar do receptor U-WAVE-R. Esta versão não tem proteção IP67.

Opção 6
Transmissor sem fio U-WAVE-T
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD730H (Transmissor sem fio U-WAVE-T com LED (IP67)) + 02AZD810E (Receptor sem fio U-WAVE-R)

O cabo de conexão tipo SF, de 160 mm, liga o relógio ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao PC. Não usa o software USB-ITPAK (tem software próprio de coleta). O transmissor com LED confirma visualmente cada envio; a versão com aviso sonoro é a Opção 7.

Opção 7
Transmissor sem fio U-WAVE-T com aviso sonoro
Você precisa destes itens: 02AZG011 (Cabo de conexão tipo SF para U-WAVE-T (160 mm)) + 02AZD880H (Transmissor sem fio U-WAVE-T com aviso sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma ligação da Opção 6, com o transmissor U-WAVE-T que confirma cada envio com alarme sonoro e LED. Esta versão não tem proteção IP; a versão IP67 é o 02AZD730H.

A saída deste relógio é do tipo SF (catálogo Mitutoyo 2024, págs. 07-5, 07-6 e 09-24). A unidade de conexão U-WAVE fit (02AZF700) serve só nos modelos de 12,7 mm. Para gerenciar os dados medidos, a Mitutoyo indica o software USB-ITPAK V3.0.

Variações da série

Modelos padrão de 12,7 mm da série 543 ID-C disponíveis na loja

Código Resolução Força de medição Tampa traseira
543-700 Resolução selecionável 1,5 N ou menor Tampa com orelha
543-700B Resolução selecionável 1,5 N ou menor Tampa lisa
543-701 Resolução selecionável, mm e polegada 1,5 N ou menor Tampa com orelha
543-701B Resolução selecionável, mm e polegada 1,5 N ou menor Tampa lisa
543-705 Resolução selecionável 0,4 a 0,7 N Tampa com orelha
543-705B (este) Resolução selecionável 0,4 a 0,7 N Tampa lisa
543-706 Resolução selecionável, mm e polegada 0,4 a 0,7 N Tampa com orelha
543-706B Resolução selecionável, mm e polegada 0,4 a 0,7 N Tampa lisa
543-710 Resolução fixa de 0,01 mm 0,9 N ou menor Tampa com orelha
543-710B Resolução fixa de 0,01 mm 0,9 N ou menor Tampa lisa
543-715 Resolução fixa de 0,01 mm 0,2 a 0,5 N Tampa com orelha
543-715B Resolução fixa de 0,01 mm 0,2 a 0,5 N Tampa lisa

Itens inclusos

  • Relógio Comparador Digital ABSOLUTE ID-C de baixa força
  • Molas e pesos para ajuste da força de medição, acessório padrão
  • Bateria CR2032 (1 peça), para verificação de funcionamento
  • Certificado de inspeção de fábrica e manual do usuário
